Выравнивание потенциалов/статический заряд:
Статический заряд может привести к взрывоопасному ис-
крообразованию. Препятствуйте образованию статическо-
го заряда. Все проводящие ток детали охладителя должны
быть заземлены!
На корпусе размещено подключение для линии заземле-
ния/выравнивания потенциалов. Обеспечьте достаточное
заземление корпуса (поперечное сечение провода не ме-
2
нее 4 мм
).
Соблюдайте также требования EN 60079-14!
ПРЕДУПРЕЖДЕНИЕ
Опасное напряжение
Электрическое подключение разрешается проводить
только обученным специалистам.
ОСТОРОЖНО
Неправильное напряжение сети
Неправильное напряжение сети может разрушить прибор.
При подключении следите за правильным напряжением
сети в соотв. с типовой табличкой.
ПРЕДУПРЕЖДЕНИЕ
Высокое напряжение
Повреждение оборудования при проверке изоляции
Не проводить контроль электрической прочности с высо-
ким напряжением на всем приборе!
Проверка электрической прочности
Прибор оснащен защитными устройствами электромагнит-
ной совместимости. Необходимый контроль проводится на
заводе (контрольное напряжение в зависимости от серти-
фиката 2,1 кВ или 2,55 кВ DC).
Если Вы хотите сами проверить электрическую прочность,
проводите контроль на всем приборе. Проверяйте прибор
только с указанными значениями и постоянным напряже-
нием. При контроле электрической прочности с перемен-
ным напряжением повреждаются электронные детали. Ре-
комендуемое напряжение 2,1 кВ DC, 2 с. Перед тестирова-
нием отключите все линии питания от устройства. Напря-
жение может подаваться напрямую через питание от сети.
Подключение через штекер
Для подачи напряжения и выхода сигнала прибор оснащен
соответствующими штекерами согласно EN 175301-803. При
правильном подключении линии они установлены с одно-
значным обозначением. Просим следить за тем, чтобы
штекеры после подключения линий были снова собраны
соответствующим образом. Далее указаны расположения
выводов, при этом их номера соответствуют номерам ште-
керов.
Поперечное сечение проводки должно соответствовать
номинальной силе тока. Используйте макс. одно попе-
перечное сечение проводки 1,5 мм
беля 8-10 мм (0,31 – 0,39 дюймов).
56
Bühler Technologies GmbH
2
(AWG 16) и диаметр ка-

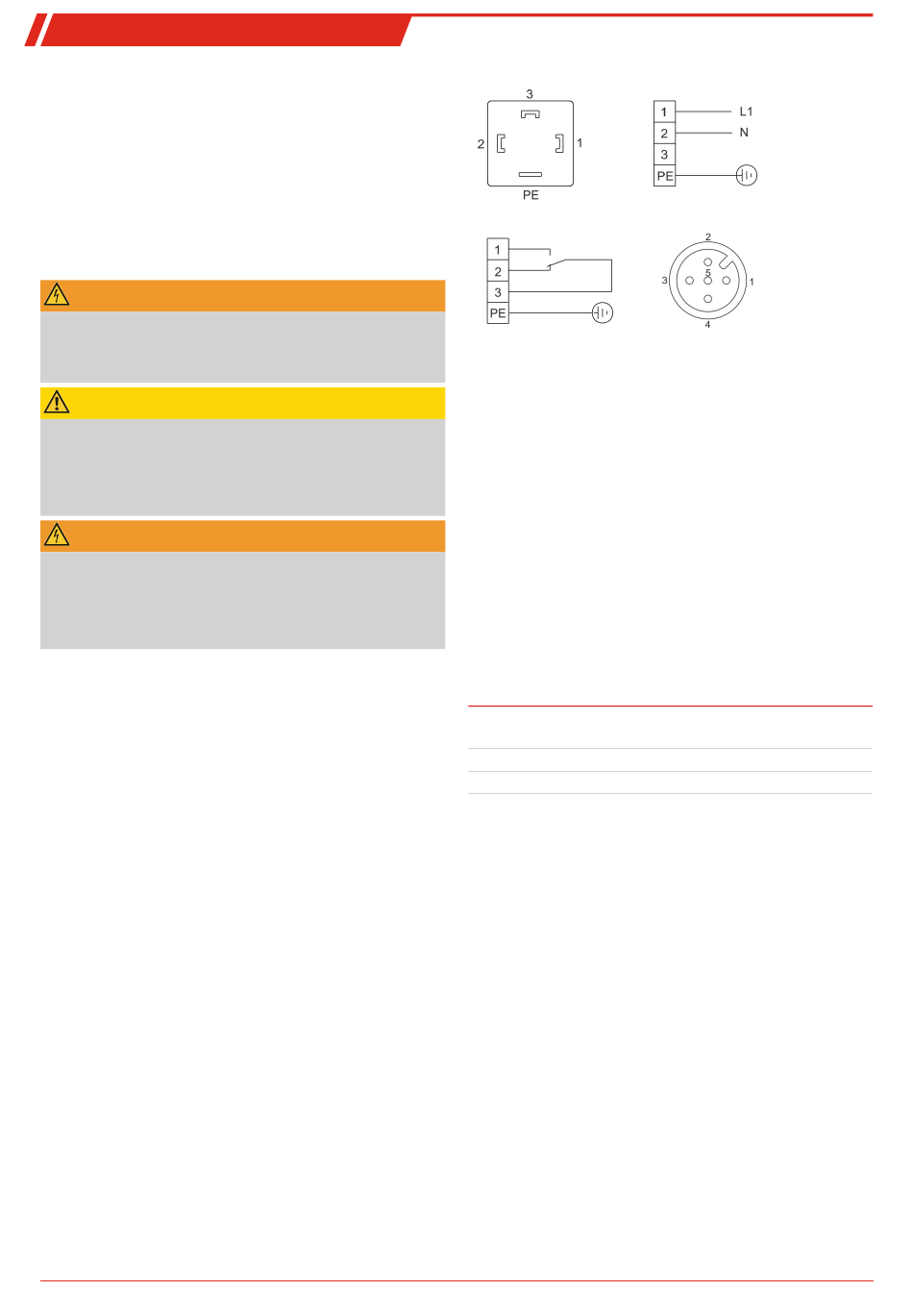

Нумерация штекеров
Сетевое подключение S1
*
Выход статуса S2
*
* При использовании сигнального выхода с напряжением
≥ 33 В AC или ≥ 70 В DC подключить защитное заземление
(PE).
Клеммные зоны S1 и S2 имеют диаметр 8 - 10 мм (0,31 – 0,39
дюйма).
4.4 Выходы сигнала
Прибор располагает различными сигналами состояния.
Макс. разрывная мощность выходов сигнала составляет
250 В AC/150 В DC, 2 A, 50 ВA.
Предупреждающий сигнал выдается через выход статуса
(S2) при нарушении заданных границ температуры охлади-
теля. При этом не сообщается, был ли вызван сигнал повы-
шенной или пониженной температурой.
На передней панели расположены 3 светодиода:
Цвет
Обозначе-
Функция
ние
Красный S2
Нарушение заданных границ темпе-
ратуры, сбой прибора
S1
---
Желтый
Зеленый OP
Нормальный режим работы
Светодиоды OP и S2 сигнализируют о состоянии прибора
аналогично выходу статуса S2.
При наличии функции «Сигнал температуры» прибор осна-
щен сигналом фактической температуры на аналоговом
выходе охладителя.
При опциональной установке датчика влажности преду-
преждающий сигнал дополнительно выдается через выход
статуса (S2) при содержании влаги в подготавливаемом
анализируемом газе или при обнаружении разрыва кабеля.
При этом нет различия, был ли сигнал тревоги/ сигнал раз-
рыва кабеля подан датчиком влажности 1 или 2. Эта инфор-
мация отображается на дисплее.
Температурный сигнал может приниматься через встроен-
ный штекер (S3) с подключением M12x1. Такой штекер нахо-
дится около входов для подключения датчиков влажности
с верхней стороны охладителя.
Аналоговый выход S3
1 - не загружено
2 - не загружено
3 - GND
4 - 4-20 мA out
5 - экранирование
