Flow vision FS10 Montage- Und Einstellanleitung Seite 9

Achtung!
• Die beiden Messfühler (S) müssen nebeneinander
im Strömungsmedium liegen. Dies ist der Fall,
wenn die Schlüsselansatz flä chen (F) parallel zur
Rohrleitung stehen (siehe Fig. 3) und die Markierung
auf der Front plat te mit der Strömungsrichtung
über einstimmt (siehe Fig. 4).
• Beim Anziehen des Strömungswächters die VDI
Richtlinien 2230 für das Anzugsmoment un bedingt
beachten.
• Vor Inbetriebnahme das Rohrsystem unter Druck
setzen und es auf Festigkeit und Leckagen über-
prüfen.
4 Anschließen
Achtung!
Überprüfen, ob die Versorgungsspannung mit der
Nennspannung des Strömungswäch ters überein-
stimmt.
1 Verbindung mit dem zugehörigen Kabel entspre-
chend dem Anschlussbild (siehe Fig. 6) herstellen.
2 Versorgungsspannung anschließen. Die grüne LED
(Betriebsanzeige) leuchtet.
+UB
FS 10
-UB
ANSCHLIESSEN | ELECTRICAL INSTALLATION
1
braun/brown
4
schwarz/black
3
blau/blue
FS10 | Flow Monitor
Caution!
• The two sensors (S) on the flow monitor must be
aligned side by side directly across the direction
of flow. The sensors are correctly positioned when
the wrench flats (F) are aligned parallel with the
pipeline (see fig. 3) and when the marking on the
front matches the flow direction (see fig. 4).
• Do not overtighten.
• Before start-up please pressurize the pipe system
and check with regard to leakages and strength.
4 Electrical connection
Caution!
Check that the supply voltage corresponds with
the voltage rating shown on the system.
1 Connect the supply by means of the appropriate
cable (see fig. 6).
2 Connect power supply. The green LED (status
indication) lights.

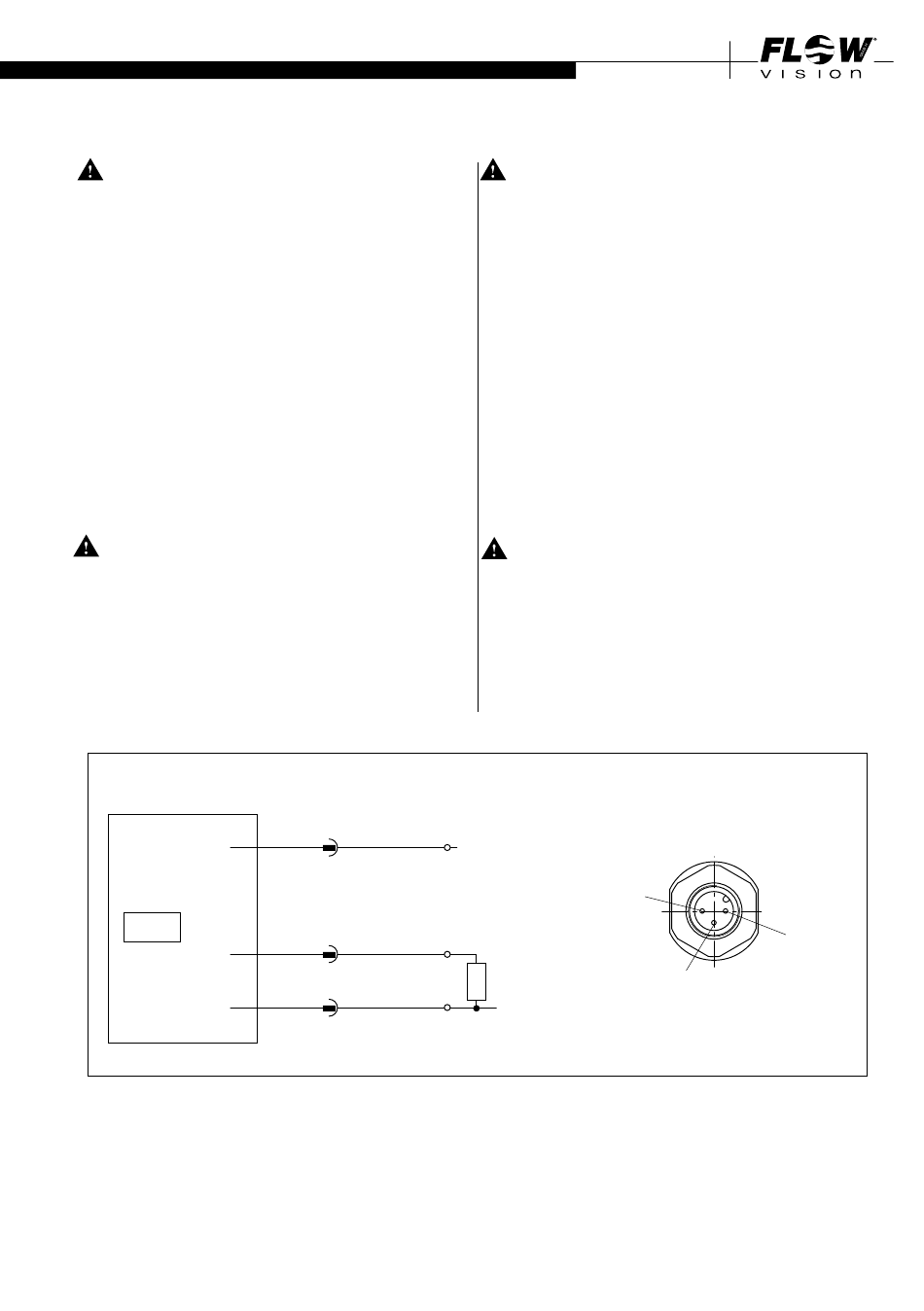

Stiftkontakte DIN EN 50044 bzw. IEC 947
M12x1 3-polig
plug-in connector DIN EN 50044 or IEC 947
M12x1 3 pole
+ DC 24 V
3
blau/blue
–
Meldeausgang
signal output
Last/load
max. 500 mA
– Minus Meldeausgang/signal output
minus
1
braun/brown
+
4
schwarz/black
Fig. 6
9
