EBERTH SC2-RB12 Bedienungsanleitung

Rohrbiegemaschine
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen

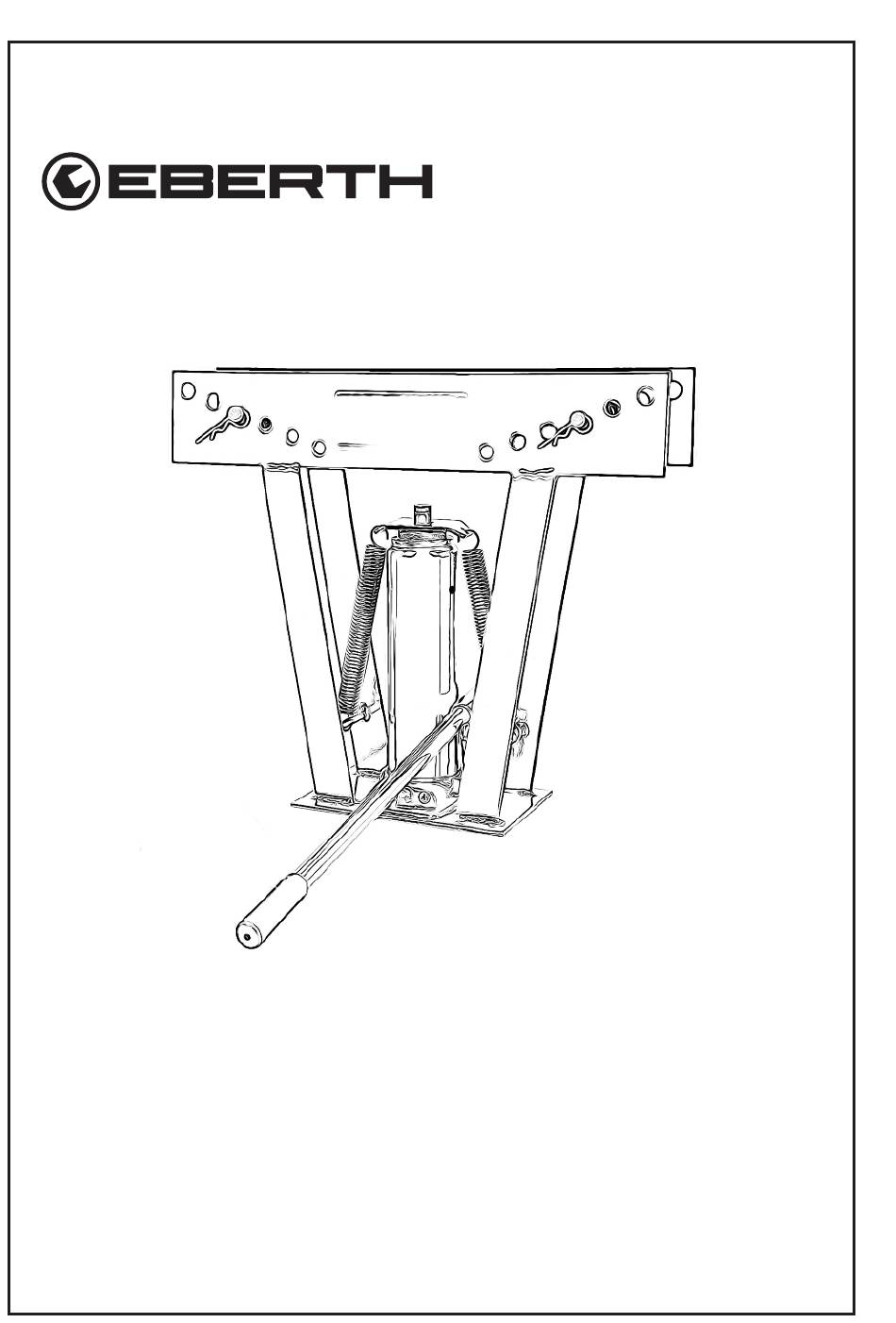

ROHRBIEGEMASCHINE
SC2-RB12
BEDIENUNGSANLEITUNG
SC2-RB16
DE
EN FR IT ES NL PL SE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für EBERTH SC2-RB12

Inhaltszusammenfassung für EBERTH SC2-RB12

  • Seite 1 ROHRBIEGEMASCHINE SC2-RB12 BEDIENUNGSANLEITUNG SC2-RB16 EN FR IT ES NL PL SE...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ........................2 Lieferumfang ..........................3 Bestimmungsgemäße Verwendung ...................3 Restrisiken ............................4 Zeichenerklärung ........................4 Warnhinweise: ........................4 Symbole und Abbildungen: ....................4 Sicherheitshinweise ........................5 Nach der Lieferung ........................6 Gerätebeschreibung ........................7 Montage ............................9 Vor der Inbetriebnahme ......................9 Bedienung ..........................1 1 Reinigung und Wartung ......................12 Lagerung............................

  • Seite 3: Lieferumfang

    Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Im Lieferumfang sind enthalten: • 1x Eberth Rohrbiegemaschine • 8x Druckstücke aus Gusseisen (* 2 Zoll Rohrbieger wird mit 6 Druckstücken geliefert) • 1x Bedienungsanleitung Bestimmungsgemäße Verwendung Diese Rohrbiegemaschine ist speziell für das Biegen von Wasserrohren, starren Leitungen...

  • Seite 4: Restrisiken

    Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen. Sofern Sicherheitshinweise, die Bestimmungsgemäße Verwendung und alle in der Bedie- nungsanleitung beschriebenen Anleitungen eingehalten werden, können Risiken minimiert werden.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Beachten Sie die Sicherheits-und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge! Neben den Hinweisen in dieser Bedienungsanlei- tung müssen die allgemeinen Sicherheits-, und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden Allgemein • Verwenden Sie das Gerät entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit.

  • Seite 6: Nach Der Lieferung

    • Tragen Sie geeignete Schutzkleidung und entsprechende Schutzhandschuhe sowie rutschfestes Schuhwerk. • Sichern Sie das Gerät gegen Herunterfallen von Tischen oder Arbeitsplatten. • Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen wur- den. Diese könnten eine Gefahr für den Benutzer darstellen oder Schäden am Gerät verursachen und zu Personenschäden führen Nach der Lieferung Bewahren Sie die Verpackung Ihres Gerätes auf.

  • Seite 7: Gerätebeschreibung

    Gerätebeschreibung Abb. 1 Beide Modelle, SC2-RB12 und SC2-RB16, verfügen über die gleichen Druckstücke. Das Modell SC2-RB16 hat zwei weitere Druckstücke, die in Abbildung 2 mit einem Stern (*) gekennzeichnet sind und nicht zu SC2-RB12 gehören. Abb. 2 V. 1.1...
  • Seite 8 Abb. 3 Legende Abbildungen 1 & 2 und 3 1. Druckstücke: 1/2“(1,27 cm), 3/4“(1,91cm), 1“(2,54 cm), 1 1/2“(3,17 cm), 1 1/4“(3,81 cm), 2“(5,08 cm), 2 1/2“(*6,35 cm), 3“(*7,62 cm) 2. Rahmen 3. Hubzylinder 4. Stift mit Pin 5. Spannfedern 6. Spannfederplatte 7.

  • Seite 9: Montage

    Montage • Die Rohrbiegemaschine kommt weitestgehend montiert, es müssen nur die Rollen und Pumphebel eingesetzt werden. • Öffnen Sie das Auslassventil des Hubzylinders, indem Sie es gegen den Uhrzeiger- sinn drehen, um Druck abzulassen. • Stellen Sie sicher, dass keine Luft im Hubzylinder eingeschlossen ist, bevor Sie die Rohrbiegemaschine verwenden.
  • Seite 10 Die Rohrbiegemaschine ist speziell für das Biegen von Wasserrohren und stark verzinkten Rohren ausgelegt. Bei dünnwandigen Rohren kann es jedoch zu Kni- cken oder Falten kommen. Um dies zu vermeiden, füllen Sie das Rohr vor dem Biegen mit Sand und verschließen Sie beide Enden. Verwenden Sie die Rohrbiegemaschine ausschließlich in aufrechter Position.

  • Seite 11: Bedienung

    Bedienung • Schieben Sie das zu biegende Rohr zwischen die Matrize und die Rollen des Rohr- biegers. • Ziehen Sie das Sperrventil des Hubzylinders mit dem geschlitzten Ende der Pumpen- stange im Uhrzeigersinn fest. • Stecken Sie den Griff in die Pumpenhülse und betätigen Sie ihn durch Auf- und Ab- pumpen, um den Heber anzuheben und das Rohr zu biegen.

  • Seite 12: Reinigung Und Wartung

    Reinigung und Wartung • Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand der Rohrbiegemaschi- ne. Überprüfen Sie sie auf Brüche, Risse, lose oder fehlende Teile und alle Umstände hin, die den ordnungsgemäßen Betrieb des Gerätes beeinträchtigen können. • Testen Sie vor jedem Gebrauch den Heber gründlich auf seine ordnungsgemäße Funktion, bevor Sie ihn tatsächlich verwenden.

  • Seite 13: Teschnische Daten

    Teschnische Daten Modell SC2-RB12 SC2-RB16 Material Stahl Stahl Material Druckstücke Gusseisen (Massiv) Gusseisen (Massiv) Mögliche Winkel 170° bis 90° 170° bis 90° Anzahl Druckstücke Maximaler 2“ (5,08 cm) 3“ (7,62 cm) Rohr-Außendurchmesser 1/2“(1,27 cm), 1/2“(1,27 cm), 3/4“(1,91cm), 1“(2,54 3/4“(1,91cm), 1“(2,54 cm), 1 1/2“(3,17 cm), 1...

  • Seite 14: Ersatzteile

    Ersatzteile Beliebte Ersatzteile finden Sie auf unserer Website in der Kategorie „Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=SC2-RB12 https://www.rocket-tools.de/Ersatzteile/?mpn=SC2-RB16 Service Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin Telefon: 030692061870 Email: service@rocket-tools.de Website: www.rocket-tools.de Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt.

  • Seite 15: Eu- Konformitätserklärung

    Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Si- cherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: SC2-RB12 SC2-RB16 Einschlägige EG-Richtlinien: 2006/42/EG...

  • Seite 16: Notizen

    Notizen V. 1.1...
  • Seite 17 TUBE BENDING MACHINE SC2-RB12 OPERATING INSTRUCTIONS SC2-RB16 FR IT ES NL PL SE...

  • Seite 32: Notes

    Notes V. 1.1...
  • Seite 33 MACHINE À CINTRER LES TUBES SC2-RB12 MODE D'EMPLOI SC2-RB16 DE EN IT ES NL PL SE...

  • Seite 48: Notes

    Notes V. 1.1...
  • Seite 49 CURVATUBI SC2-RB12 ISTRUZIONI PER L'USO SC2-RB16 DE EN FR ES NL PL SE...
  • Seite 64 Note V. 1.1...
  • Seite 65 MÁQUINA DOBLADORA DE TUBOS SC2-RB12 INSTRUCCIONES DE USO SC2-RB16 DE EN FR IT NL PL SE...

  • Seite 80: Notas

    Notas V. 1.1...
  • Seite 81 BUIGMACHINE VOOR BUIZEN SC2-RB12 GEBRUIKSAANWIJZING SC2-RB16 DE EN FR IT ES PL SE...
  • Seite 97 GIĘTARKA DO RUR SC2-RB12 INSTRUKCJA OBSŁUGI SC2-RB16 DE EN FR IT ES NL...

  • Seite 112: Uwagi

    Uwagi V. 1.1...
  • Seite 113 RÖRBÖJNINGSMASKIN SC2-RB12 BRUKSANVISNING SC2-RB16 DE EN FR IT ES NL PL...
