WERKSTATTPRESSE
WERKSTATTPRESSE
BEDIENUNGSANLEITUNG
DE
EN FR IT ES PL SE
20 TONNEN
20 TONNEN
SC6-WPM20
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für EBERTH SC6-WPM20

Inhaltszusammenfassung für EBERTH SC6-WPM20

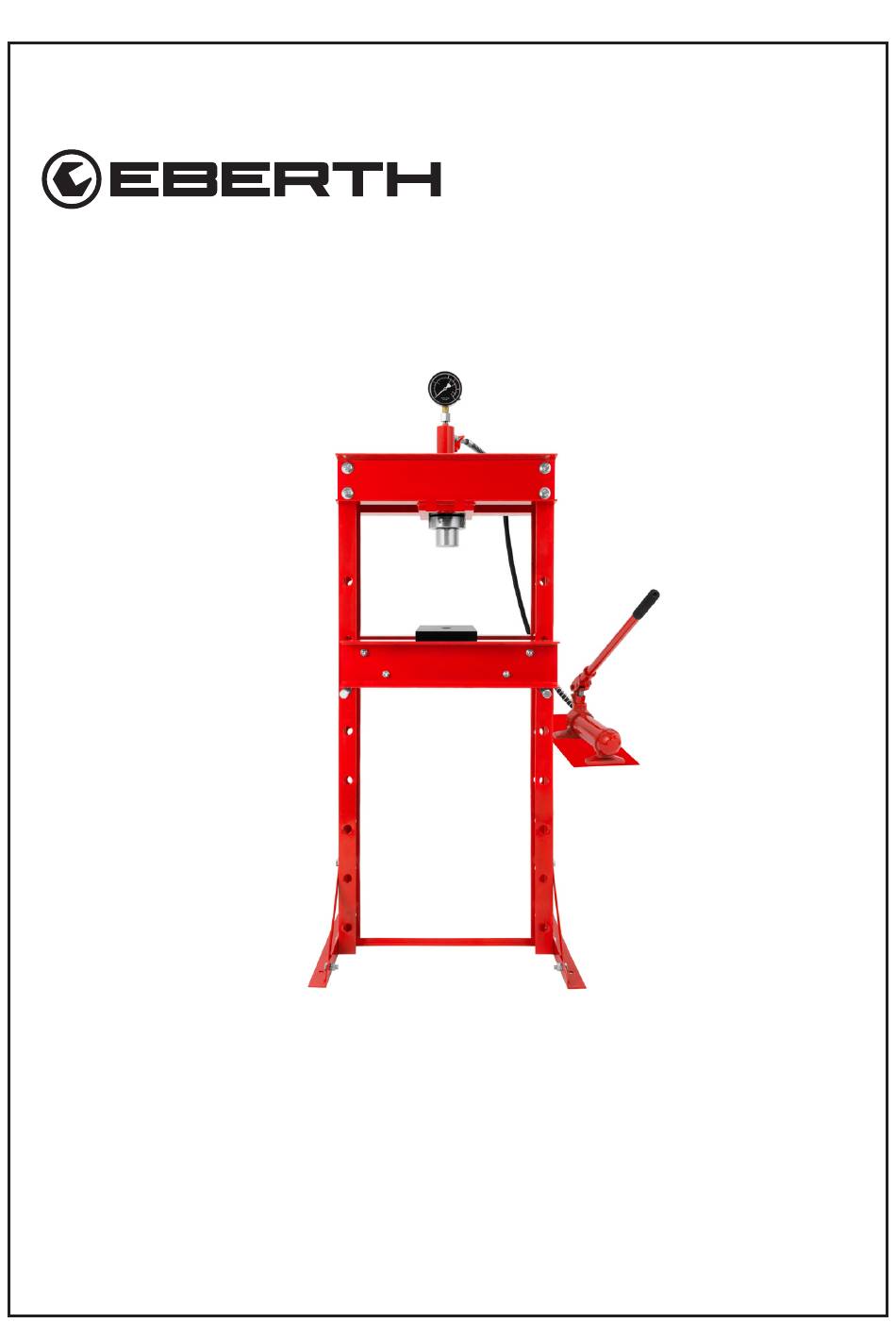

  • Seite 1 WERKSTATTPRESSE WERKSTATTPRESSE 20 TONNEN 20 TONNEN BEDIENUNGSANLEITUNG SC6-WPM20 EN FR IT ES PL SE...
  • Seite 2 V. 1.0...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Lieferumfang ........................4 Bestimmungsgemäße Verwendung ................5 Vorhersehbare Fehlanwendung ................5 Zeichenerklärung ......................6 Warnhinweise ......................6 Symbole und Abbildungen ..................6 Sicherheitshinweise ....................... 7 Arbeitsplatz ......................8 Restrisiken ........................10 Nach der Lieferung .....................10 Gerätebeschreibung ....................1 1 Vor der Inbetriebnahme ..................... 12 Montage Standeinheit ..................

  • Seite 4: Lieferumfang

    Falls das Gerät an Dritte weitergegeben wird, händigen Sie die Bedienungsanleitung eben- falls aus. Lieferumfang Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Im Lieferumfang sind enthalten: • 1x EBERTH SC6-WPM20 Werkstattpresse 20 Tonnen • 1x Bedienungsanleitung V. 1.0...

  • Seite 5: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung, entspre- chend der Angaben in der Bedienungsanleitung gewährleistet. Jede über die bestimmungs- gemäße Verwendung hinausgehende, andersartige Verwendung des Gerätes gilt als nicht bestimmungsgemäß. Verwenden Sie das Gerät ausschließlich für das Ein- und Auspressen von Kugellagern, Lagerbuchsen, Bolzen und für Biege- und Richtarbeiten im Werkstattbereich.

  • Seite 6: Zeichenerklärung

    Zeichenerklärung Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Bedienungsanleitung durch Zeichen gekennzeichnet. Befolgen Sie die Hinweise, um Personen- und Sachschäden zu vermeiden. Warnhinweise Dieses Zeichen macht auf unmittelbar drohende Gefahr auf- merksam, die zu schweren Körperverletzungen oder zum Tod führt.

  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Beachten Sie die Sicherheits-und Warnhinweise auf dem Gerät und leisten Sie den Sicherheitshinweisen in dieser Bedienungsanleitung Folge!. Allgemein • Die Bedienungsanleitung ist ständig am Arbeitsplatz aufzubewahren. • Als Erstbenutzer lassen Sie sich von einem Fachmann einweisen. Kinder und Jugend- liche unter 18 Jahren dürfen das Gerät nicht verwenden.

  • Seite 8: Arbeitsplatz

    je nach Art und Einsatz des Gerätes, verringert das Risiko von Verletzungen und bleibenden Schäden. • Niemals auf das Gerät klettern! Umkippen droht. • Achten Sie bei anderen Personen, einschließlich Tieren, auf sicheren Abstand zum Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss eine persönliche Schutz- ausrüstung tragen.
  • Seite 9 • Niemals das Gerät Regen, Feuchtigkeit oder Schnee aussetzen. Wichtige Teile kön- nen rosten. • Entladen Sie das Hydrauliksystem vor Wartungsarbeiten • Drehen, Kippen oder Wechseln Sie niemals den Standort des Gerätes während des Betriebes. • Es ist verboten, Altöl in den Boden abzulassen oder mit Abfall zu vermischen. •...

  • Seite 10: Restrisiken

    Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen. Sofern Sicherheitshinweise, die Bestimmungsgemäße Verwendung und alle in der Bedie- nungsanleitung beschriebenen Anleitungen eingehalten werden, können Risiken minimiert werden.

  • Seite 11: Gerätebeschreibung

    Gerätebeschreibung Abb. 1 Abbildung 1 zeigt das Gerät mit seinen Funktions-und Bedienelementen. V. 1.0...

  • Seite 12: Legende Abbildung

    Legende Abbildung 1 Linker Standfuß 2. Linke Standfußstreben 3. Linker Seitenträger 4. Tragbolzen 5. Untere Rammehaltemutter 6. Ramme Manometer 8. Hydraulikschlauch Obere Traverse 10. Aufschlagdorn 1 1. Absatzblöcke 12. Pumpenhebel 13. Druckentlastungsschraube 14. Ölverschlussschraube 15. Hydraulikpumpe 16. Pumpentisch 17. Presstisch 18.
  • Seite 13 Im Lieferumfang sind mehrere Schraubensets für die Montage enthalten. Tabelle 1 zeigt die verschiedenen Schrauben der Sets und deren Anzahl. Tabelle 1 Bezeichnung Zahl Abbildung M12x35 Schraube 12er Unterlegscheibe 12er Sprengring 12er Mutter M10x130 Schraube 10er Unterlegscheibe 10er Sprengring 10er Mutter V.
  • Seite 14 M16x35 Schraube 16er Unterlegscheibe 16er Sprengring 16er Mutter M10x170 Schraube 10er Unterlegscheibe 10er Sprengring 10er Mutter M8x15 Schraube 8er Unterlegscheibe 8er Sprengring Distanzhülse V. 1.0...

  • Seite 15: Montage Standeinheit

    Montage Standeinheit Abb. 2 Legende Abbildung 2 Linker Standfuß 2. Linke Standfußstreben 3. Linker Seitenträger 18. Rechter Seitenträger 19. Rechte Standfußstreben 20. Rechter Seitenträger 21. Querstrebe • Montieren Sie die Standeinheit ausschließlich zu zweit. Siehe Abbildung 2. • Stellen Sie den linken Seitenträger (3) aufrecht an die Querstrebe. •...

  • Seite 16: Montage Obere Einheit Mit Manometer

    • Achten Sie darauf, dass die offenen Enden des rechten Seitenträgers nach links zeigen. • Legen Sie jeweils zwei Standfußstreben an den linken Seitenträger und linken Stand- fuß an (2 u. 19). • Fixieren Sie die Standfußstreben mit Hilfe der Schrauben des Schraubensets (A), den entsprechenden Flachunterlegscheiben, den Sprengringen und den Muttern.
  • Seite 17 Legende Abbildung 3 22 Unterplatte 24. Anschlussmutter des Manometers 25. Nylonring 26. Obere Rammehaltemutter 3. Linker Seitenträger 6. Ramme 7. Manometer 10. Aufschlagdorn 17. Presstisch 18. Rechter Seitenträger 5. Untere Rammehaltemutter Stellen Sie sich auf, dass die Seitenträger links und rechts zu Ihnen stehen. Die entsprechende grafische Darstellung zur Montage Obere Einheit mit Manome- ter finden Sie auf Abbildung 3, Seite 15.

  • Seite 18: Montage Presstisch Mit Absatzblock

    Montage Presstisch mit Absatzblock Abb. 4 F, D F, D Legende Abbildung 4 3. Linker Seitenträger 1 1. Absatzblock 18. Rechter Seitenträger 17. Presstisch V. 1.0...

  • Seite 19: Montage Pumpentisch Mit Hydraulikpumpe

    Stellen Sie sich auf, dass die Seitenträger links und rechts zu Ihnen stehen. Die grafische Darstellung der Montage „Presstisch mit Absatzblock“ finden Sie auf der vorigen Seite. • Montieren Sie den Presstisch (17), S.17. • Schieben Sie die Distanzhülsen (F),S.13 in die dazugehörigen Bohrungen der Seiten- träger (3 u.

  • Seite 20: Verbinden Der Hydraulikpumpe Mit Ramme

    • Montieren Sie den Pumpentisch (16) an den rechten Seitenträger (18),S.18. • Achten Sie darauf, dass die Pumpentischhalterung (28) nach unten zeigt. • Fixieren Sie die Halterung des Pumpentischs auf der linken Bohrung mit der Schrau- ben des Schraubensets (A),S.13, der Unterlegscheibe und der Mutter. •...

  • Seite 21: Einstellen Der Höhe Des Presstisches

    Die Hydraulikpumpe wird bereits mit angeschlossenem Hydraulikschlauch geliefert. • Fixieren Sie den Anschluss des Hydraulikschlauches (8) mit Hilfe der Anschlussmutter Ramme (29). • Ziehen Sie alle Schraubverbindungen fest. Das Gerät ist montiert. Einstellen der Höhe des Presstisches Der Presstisch ist höhenverstellbar. •...

  • Seite 22: Inbetriebnahme

    Inbetriebnahme Material- und Geräteschaden droht! Während der Bedienung kann Luft in das Hydrauliksystem gelangen. Schrauben Sie das Manometer von der Ramme ab. Öffnen die Druckentlastungsschraube und pumpen vorsichtig mehrmals. Schrauben Sie im Anschluss das Manometer auf die Ramme. Ein Werkstück pressen Der erste Pumpvorgang dauert in der Regel etwas länger.

  • Seite 23: Reinigung, Pflege Und Wartung

    • Lassen Sie langsam und vorsichtig die Belastung vom Werkstück ab, • Drehen Sie die Druckentlastungsschraube gegen den Uhrzeigersinn in kleinen Schritten. • Entfernen Sie das Werkstück, sobald der Aufschlagdorn vollständig zurückgezogen ist. Reinigung, Pflege und Wartung Reinigung • Reinigen Sie regelmäßig das Gerät mit allen Teilen mit einem nebelfeuchten Tuch gründlich •...

  • Seite 24: Wartung- Öl Nachfüllen

    Wartung- Öl nachfüllen Vor jedem Ölwechsel oder Öl nachfüllen das Hydrauliksystem entlüften! Führen Sie jährlich einen kompletten Ölwechsel durch. Benutzen Sie ausschließ- lich hochwertiges Hydrauliköl, niemals Bremsflüssigkeit oder andere unpassende Flüssigkeiten. Gefahr für die Umwelt! Öl kann in das Erdreich gelangen. Öl niemals ohne geeigneten Auffangbehälter bzw.

  • Seite 25: Fehlersuche

    Fehlersuche Tabelle 1 Mögliche Ursache Lösung Fehler Das hydraulische Langanhaltendes System wurde zuvor Pumpen. geöffnet - Öl ist nicht Pumpe lässt sich im System verteilt. bedienen, aber 2. Kein Öl vorhanden. 2. Überprüfen Sie, ob Presseinheit bewegt genug Öl vorhanden sich nicht.

  • Seite 26: Technische Daten

    Technische Daten Tabelle 2 Modell SC6-WPM20 Nettogewicht ca. 80 kg Gesamthöhe 1800 mm (inklusive Manometer) Höhe ( Boden bis Oberkante 1500 mm Obere Traverse) Abstand (Aufschlagdorn zu 70 mm Oberkante Hochstellung Presstisch) Abstand (Aufschlagdorn zu Oberkante 1020 mm Tiefstellung Presstisch) 260 mm Abstand zwischen Bohrungen für...

  • Seite 27: Entsorgung

    Lassen Sie niemals Altöl in das Erdreich gelangen! Wenden Sie sich an Ihre lokale Tankstelle, um zu erfahren, wo Sie Altöl entsorgen können! Ersatzteile Beliebte Ersatzteile finden Sie unter folgendem Link auf unserer Website in der Kategorie „Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=SC6-WPM20 V. 1.0...

  • Seite 28: Gewährleistung

    Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. EBERTH räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein. Für Gewährleistungsansprüche ist der Kaufbeleg zwingend erforderlich.

  • Seite 29: Eg- Konformitätserklärung

    Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: SC6-WPM20 Einschlägige EG-Richtlinien: 2006/42/EG Angewandte Normen:...

  • Seite 30: Notizen

    Notizen V. 1.0...
  • Seite 31 WORKSHOP PRESS WORKSHOP PRESS 20 TONS 20 TONS OPERATION MANUAL SC6-WPM20 FR IT ES PL SE...
  • Seite 32 V. 1.0...

  • Seite 60: Notes

    Notes V. 1.0...
  • Seite 61 PRESSE D‘ATELIER PRESSE D‘ATELIER 20 TONNES 20 TONNES MANUEL SC6-WPM20 DE EN IT ES PL SE...
  • Seite 62 V. 1.0...

  • Seite 90: Consignes

    Consignes V. 1.0...

  • Seite 91: Descrizione Del Dispositivo

    PRESSA PER OFFICINA PRESSA PER OFFICINA 20 TONNELLATE 20 TONNELLATE ISTRUZIONI PER L‘USO SC6-WPM20 DE EN FR ES PL SE...
  • Seite 92 V. 1.0...

  • Seite 120: Notizie

    Notizie V. 1.0...
  • Seite 121 PRENSA DE TALLER 20 PRENSA DE TALLER 20 TONELADAS TONELADAS INSTRUCCIONES DE USO SC6-WPM20 DE EN FR IT PL SE...
  • Seite 122 V. 1.0...

  • Seite 150: Notas

    Notas V. 1.0...
  • Seite 151 PRASA WARSZTATOWA PRASA WARSZTATOWA 20 TON 20 TON INSTRUKCJE OBSŁUGI SC6-WPM20 DE EN FR IT ES...
  • Seite 152 V. 1.0...

  • Seite 180: Uwagi

    Uwagi V. 1.0...
  • Seite 181 VERKSTADSPRESS VERKSTADSPRESS 20 TON 20 TON BRUKSANVISNINGAR SC6-WPM20 DE EN FR IT ES PL...
  • Seite 182 V. 1.0...
