Auslösendes System
Bei der Oszilloskop-Messung ist es in der Regel erforderlich, eine bestimmte oder auffällige Differenzwellenform
(kontinuierlich oder momentan) im Schaltkreis zur Beobachtung und Analyse zu erhalten. Die Bedingung kann
über das Triggersystem eingestellt werden. Wenn das erfasste Signal die eingestellte Bedingung erfüllt, ermittelt
das System automatisch die aktuelle Wellenform und zeigt sie auf dem Bildschirm an.
1.
die Einstellung des Trigger-Cursors: Drücken Sie F3 auf der Hauptschnittstelle, um das Triggercursor-
Menü aufzurufen, drücken Sie die Auf- und Abwärtstaste, um die Position des Triggercursors einzu
stellen, und der Triggerpegelwert in der oberen rechten Ecke des Bildschirms ändert sich entspre
chend (der Triggerpegelwert ist eine vertikale Wellenformposition als Referenzpunkt).
2.
der Auslösemodus: Drücken Sie MENU, um das Pop-up-Menü zu öffnen, und drücken Sie F2, um den
Auslösemodus zu wählen; es gibt folgende drei Arten.
•
Auto: Die automatische Triggerung erfasst und aktualisiert Wellenformaufzeichnungen in Echtzeit
und speichert keine Wellenformen.
•
Normal: Wenn die Amplitude des erfassten Signals den eingestellten Triggerpegelwert erreicht, hält
das Triggersystem die Wellenform fest und zeigt sie auf dem Bildschirm an, und das Oszil
loskop sammelt weiterhin kontinuierlich. Wenn es erneut getriggert wird, wird die Wellenform
auf dem Bildschirm wieder auf die aktuelle Wellenform aktualisiert, was eine kontinuierliche
Triggerung darstellt.
•
Single: Wenn die erfasste Signalamplitude den eingestellten Triggerpegelwert erreicht, hält das Triggersys-
tem die Wellenform fest und zeigt sie auf dem Bildschirm an, die Erfassung der Wellenform ist abgeschlos-
sen, der STOPP-Status wird angezeigt und das Oszilloskop stoppt die Signalerfassung; wenn Sie erneut
triggern möchten, drücken Sie HOLD, um STOP abzubrechen, und geben Sie den zu triggernden Zustand ein.
3.

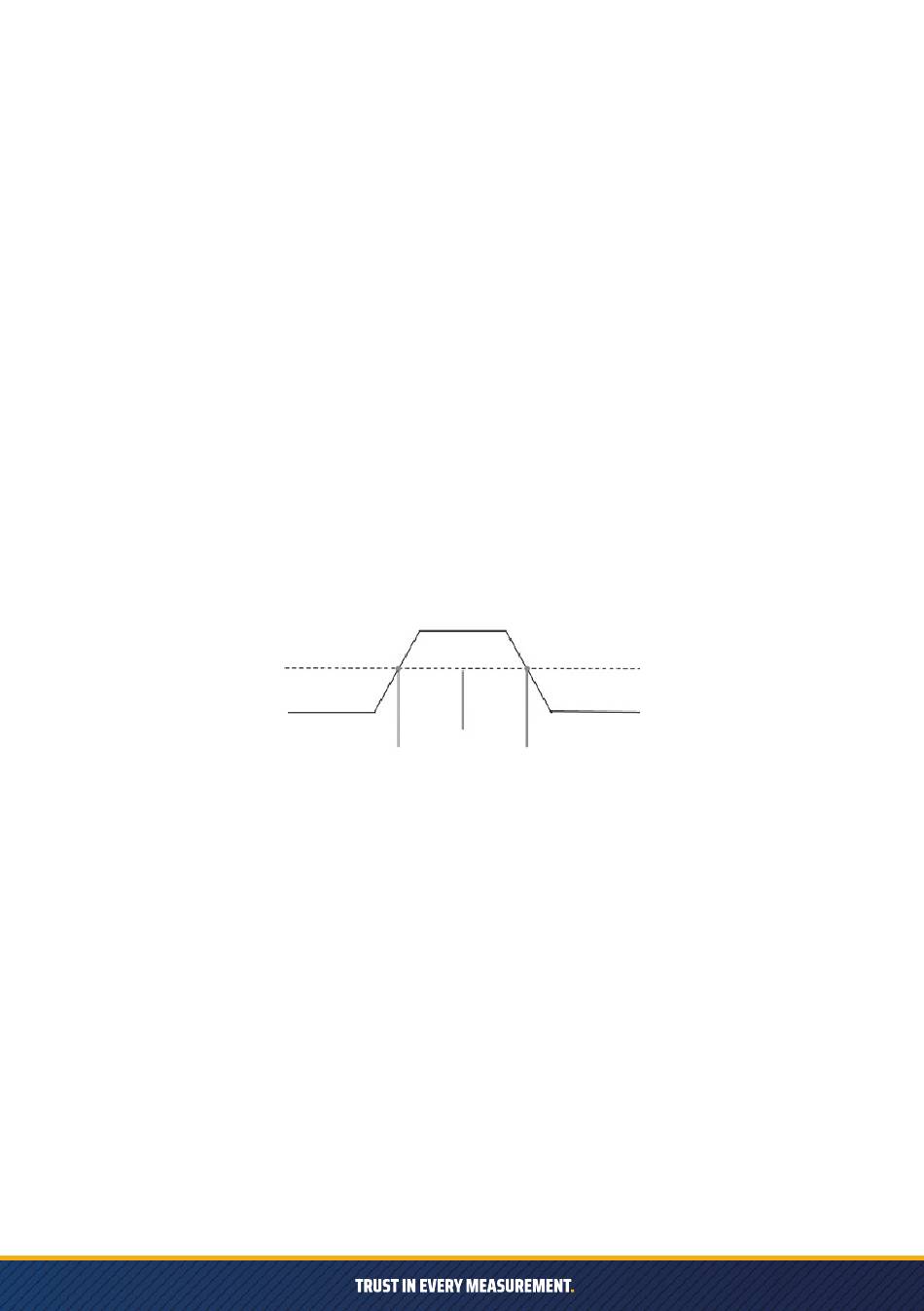

Triggerflanke: Drücken Sie MENU, um ein erweitertes Menü aufzurufen, und drücken Sie dann F3 zur Aus-
wahl; stellen Sie die beiden Triggermodi "steigende Flanke" und "fallende Flanke" ein, wie in der Abbildung
unten gezeigt.
Triggerung bei steigender Flanke: Das Triggersystem identifiziert die Signalamplitude während des An
Trigger bei fallender Flanke: Das Triggersystem erkennt die Signalamplitude des fallenden Vorgangs, und
Messung
Automatische Messung: Wenn Sie unbekannte Signalformen messen, drücken Sie die AUTO-Taste, und
Manuelle Messung: Manuelle Einstellung der vorhergesagten Wellenformspannung, Zeitbasis, Cursorposition,
Gemessener Wert: Drücken Sie MENU, um ein erweitertes Menü aufzurufen, und drücken Sie dann die rechte
steigende
Flanke
Trigger
Trigger Punkt
stiegs. Wenn die Amplitude den Triggerpegel erreicht, wird der Trigger
ausgelöst.
wenn die Amplitude den Triggerpegel erreicht, wird der Trigger ausgelöst.
das Messsystem erkennt automatisch die Amplitude und die Zeitbasis der Wel
lenform, passt sie an und zeigt die passenden Wellenformen auf dem Bildschirm an.
Trigger, Kopplungsmodus, Sondenabschwächung und andere Parameter; der
Messkreis wird an die Oszilloskopsonde angeschlossen, und die beobachtete Wel
lenform und die Messwerte ablesen.
Richtungstaste, um zum nächsten Menü zu gelangen.Drücken Sie dann F4, um
zu wählen, ob Sie den Messwert öffnen oder schließen möchten;
die Messwerte FreQ:, VPP:, Vmax: werden immer angezeigt und nicht beeinflusst
Switchcontrol; Vmin:, RMS:, Prd: können je nach Bedarf ein- und ausgeblendet
werden.
fallende
Flanke
Trigger Punkt
level
