Einstellung der Sondenabschwächung
Die Einstellung des Dämpfungskoeffizienten des Tastkopfes wirkt sich auf die vertikale Skalenanzeige
des Signals aus. Stellen Sie sicher, dass das Vielfache des Dämpfungsschalters am Tastkopf mit dem
Vielfachen der Tastkopfdämpfungsoption in den Systemeinstellungen des Oszilloskops übereinstimmt.
Wenn das Vielfache des Schalters auf X1 eingestellt ist, ist das Vielfache des Oszilloskops auf X1 eingestellt,
und wenn das Vielfache des Schalters auf X10 eingestellt ist, ist das Vielfache des Oszilloskops auf X10
eingestellt.
Bemerkungen: Wenn der Tastkopf auf y1 eingestellt ist, begrenzt der Tastkopf mit einer Spezifikation von
6M2/X1 die Bandbreite des Oszilloskops auf 6MM Eingang. Um die volle Bandbreite des Oszilloskops zu
nutzen, stellen Sie den Schalter auf 10 oder verwenden Sie einen Tastkopf mit einer höheren Spezifikation.
Automatische Einstellungen
Wenn Sie auf unsichere Wellenformen stoßen oder mühsame manuelle Einstellungen während der
Messung vermeiden möchten, drücken Sie die Taste AUTO, und das Oszilloskop erkennt automatisch den
Wellenformtyp (Sinus oder Rechteck) und passt den Steuermodus an, um die Wellenform des Eingangs-
signals genau anzuzeigen.
Vertikale Systeme
Das vertikale System kann die Amplitude der Wellenformspannung, die Skalengröße und die Position
einstellen.
1.
vertikale Spannungs-/Skalierungseinstellung
Drücken Sie auf der Hauptschnittstelle des Oszilloskops die Taste F1, um das Menü "Spannungszeit
basis" aufzurufen, und drücken Sie die Aufwärts drücken, um den Spannungseinstellwert zu erhöhen,
und die Abwärtstaste drücken, um den Spannungseinstellwert zu verringern.
Einstellbereich, wenn die Sondenabschwächung auf X1 eingestellt ist: 20mV/div- 10V/div
Einstellbereich, wenn die Sondenabschwächung auf X10 eingestellt ist: 200mV/div- 100V/div
2.
Vertikale Position
Drücken Sie auf der Hauptschnittstelle F2, um das Menü für die Wellenformverschiebung aufzurufen,
und drücken Sie die Richtungstaste nach oben, um die Position der Wellenform nach oben zu
verschieben. Drücken Sie die Richtungstaste nach unten, um die Wellenformposition nach unten zu
verschieben.
Horizontales System
Drücken Sie F1 auf der Hauptschnittstelle, um das Menü für die Spannungszeitbasis aufzurufen.
1.
horizontale Skala: Drücken Sie die linke und rechte Richtungstaste, um die horizontale Skala (Zeit
basis) zu ändern. Wenn Sie die horizontale Skala ändern, wird die Wellenform relativ zur Mitte des
Bildschirms vergrößert oder verkleinert. Mit der rechten Richtungstaste wird die Zeitbasis verkleinert,
mit der linken Richtungstaste wird die Zeitbasis vergrößert.
2.
horizontale Position: Drücken Sie F2 auf der Hauptschnittstelle, um das Menü für die Wellenform
bewegung aufzurufen, und drücken Sie die linke und rechte Richtungstaste, um die horizontale
Position der Wellenform nach links und rechts zu verschieben. Bei der Einstellung bewegt sich auch
der horizontale Trigger-Cursor entsprechend.
3.
rollierender Modus: wenn die horizontale Zeitbasis langsamer als 100ms/div ist, geht das Oszilloskop
automatisch in den Rolling-Modus; die Trigger- und horizontalen Positionseinstellungen werden im
Rolling-Modus nicht kontrolliert. Die Wellenform wird von links nach rechts gescrollt;
der Rolling-Modus eignet sich für Signale mit geringer Geschwindigkeit und kann je nach Messanfor
derung übereinen längeren Zeitraum beobachtet werden.

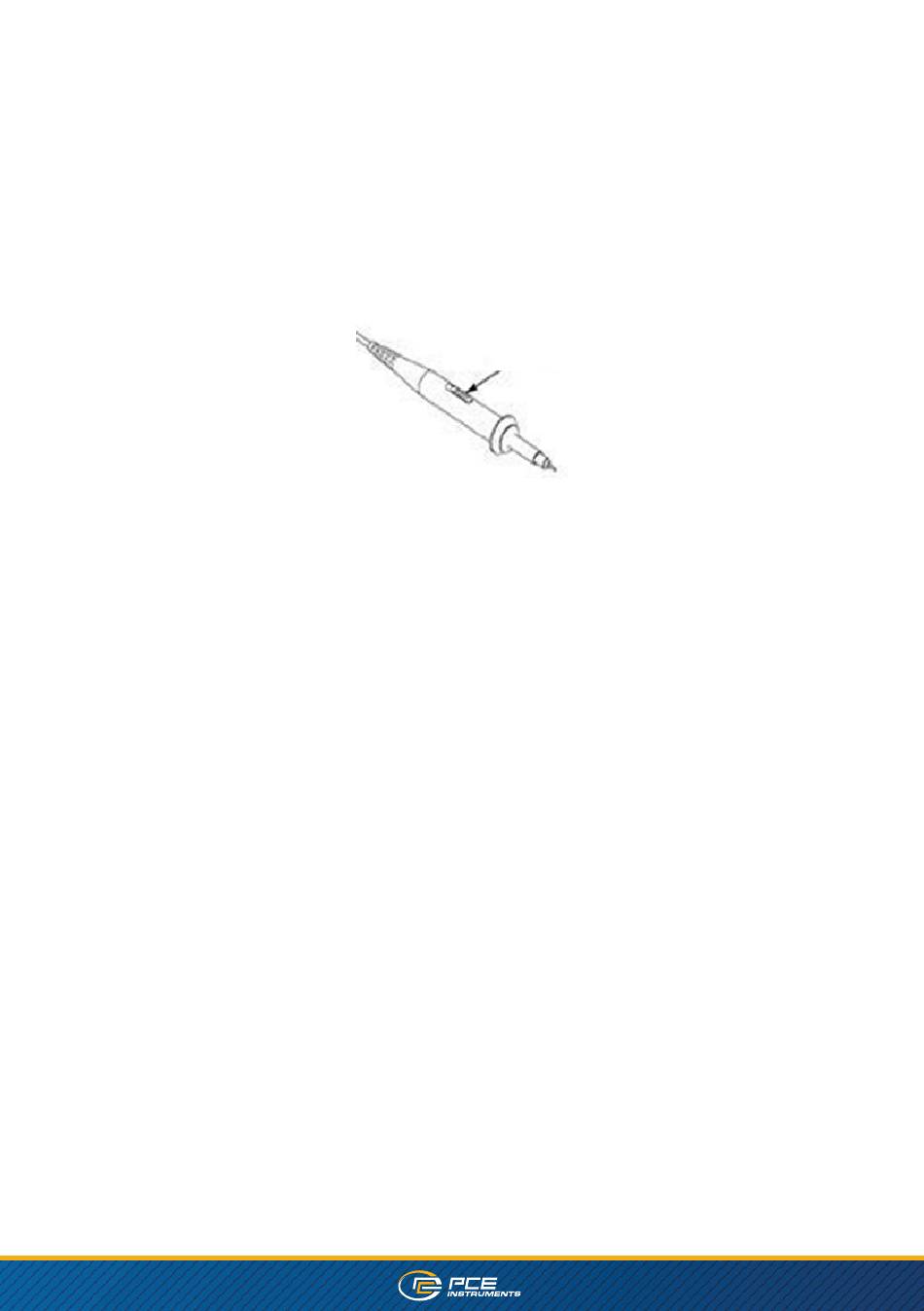

X1 X10 Einstell-
schalter
