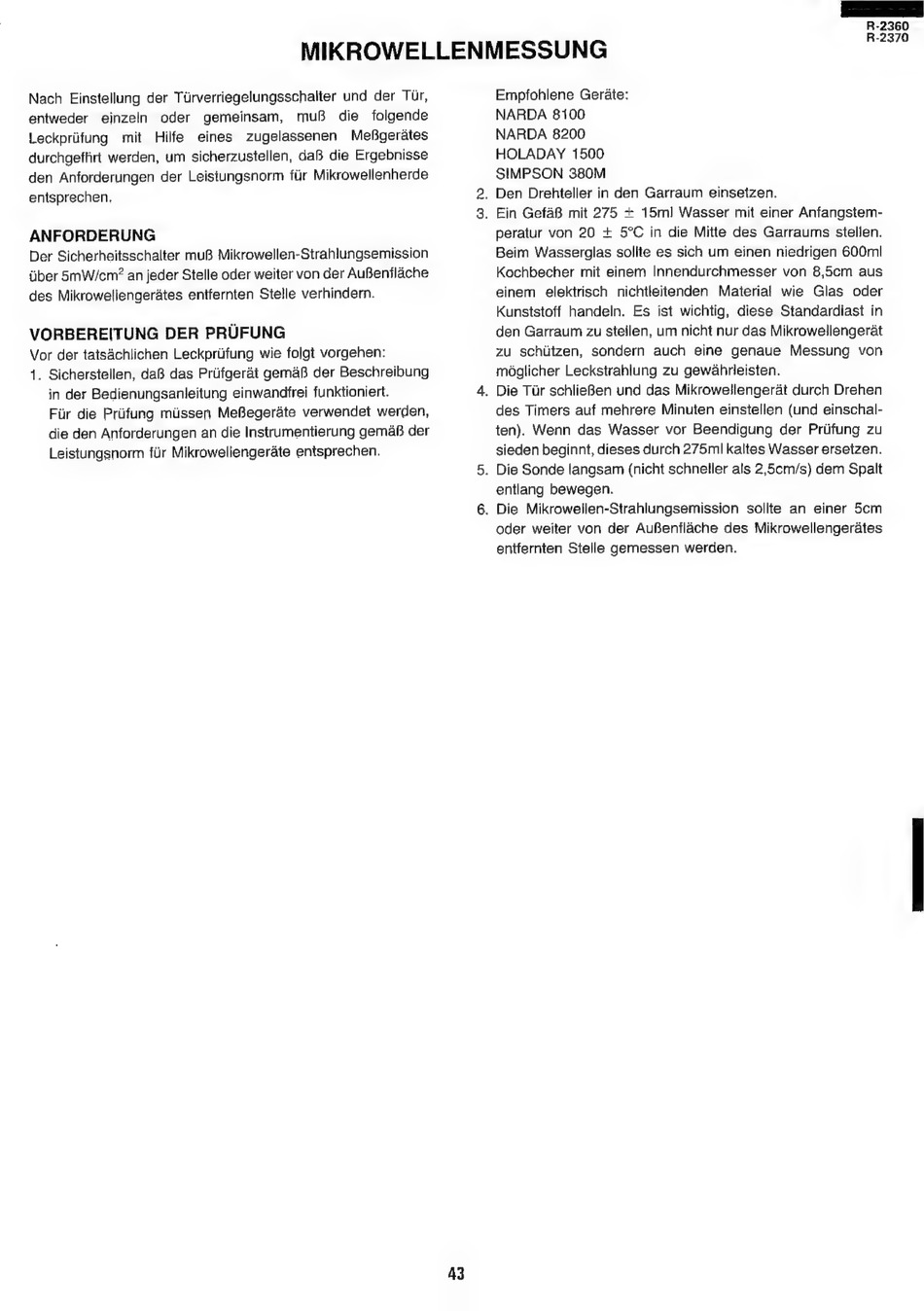

Sharp R-2360 Serviceanleitung Seite 43

MIKROWELLENMESSUNG
ANFORDERUNG
VORBEREITUNG DER PRUFUNG
Vor der tatsachlichen Leckpriifung wie folgt vorgehen:
43
R-2360
R-2370
Empfohlene Gerate:
NARDA 8100
NARDA 8200
HOLADAY 1500
SIMPSON 380M
. Den Drehteller in den Garraum einsetzen.
. Ein Gefa8 mit 275 + 15ml Wasser mit einer Anfangstem-
peratur von 20 + 5°C in die Mitte des Garraums stellen.
Beim Wasserglas sollte es sich um einen niedrigen 600ml
Kochbecher mit einem Innendurchmesser von 8,5cm aus
einem elektrisch nichtleitenden Material wie Glas oder
Kunststoff handeln. Es ist wichtig, diese Standardiast in
den Garraum zu steilen, um nicht nur das Mikrowellengerat
zu schiitzen, sondern auch eine genaue Messung von
moglicher Leckstrahlung zu gewahrleisten.
. Die Tar schlieBen und das Mikrowellengerat durch Drehen
des Timers auf mehrere Minuten einstellen (und einschal-
ten). Wenn das Wasser vor Beendigung der Priifung zu
sieden beginnt, dieses durch 275ml kaltes Wasser ersetzen.
. Die Sonde langsam (nicht schneller als 2,5cm/s) dem Spalt
entlang bewegen.
. Die Mikrowellen-Strahlungsemission sollte an einer 5cm
oder weiter von der AuBenflache des Mikrowellengerates
entfernten Stelle gemessen werden.
