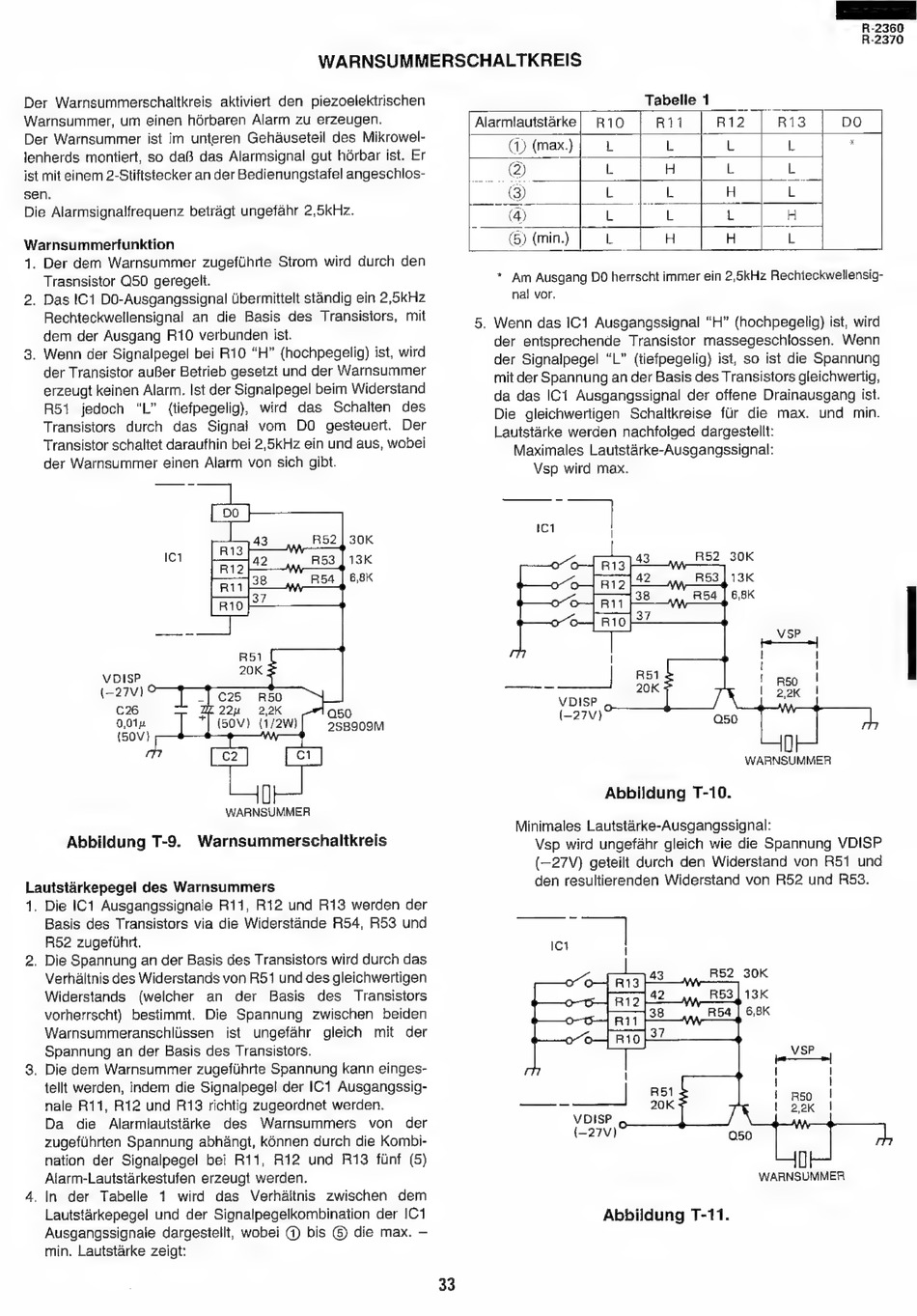

Sharp R-2360 Serviceanleitung Seite 33

R-2360
R-2370
WARNSUMMERSCHALTKREIS
Der Warnsummerschaltkreis
aktiviert den piezoelektrischen
Tabelie 1
Warnsummer, um einen hérbaren Alarm zu erzeugen.
| Alarmlautstarke
DO
Der Warnsummer
ist im unteren Gehauseteil des Mikrowel-
(@) (max.)
aa
lenherds montiert, so daB das Alarmsignal gut hérbar ist. Er
= :
ist mit einem 2-Stiftstecker an der Bedienungstafel angeschlos-
. (2)
sen.
(3)
Die Alarmsignalfrequenz betragt ungefahr 2,5kHz.
Warnsummerfunktion
4. Der dem Warnsummer zugefUhne Strom wird durch den
Trasnsistor Q50 geregeli.
2. Das IC1 DO-Ausgangssignal Ubermittelt standig ein 2,5kHz
Rechteckwellensignal an die Basis des Transisiors, mit
dem der Ausgang R10 verbunden ist.
3. Wenn der Signalpegel bei R10 "H" (hochpegelig) ist, wird
der Transistor auBer Betrieb gesetzt und der Warnsummer
erzeugt keinen Alarm. Ist der Signalpegel beim Widerstand
R51 jedoch "L" ({tiefpegelig), wird das Schalten des
Transistors durch das Signai vom DO gesteuert. Der
Transistor schaltet daraufhin bei 2,5kHz ein und aus, wobei
der Warnsummer einen Alarm von sich gibt.
IC1
WARNSUMMER
Abbildung T-9. Warnsummerschaltkreis
Lautstarkepegel des Warnsummers
1. Die IC1 Ausgangssignale R11, R12 und Ri3 werden der
Basis des Transistors via die Widerstande R54, R53 und
R52 zugefuhrt.
2. Die Spannung an der Basis des Transistors wird durch das
Verhaltnis des Widerstands von R51 und des gleichwertigen
Widerstands (welcher an der Basis des Transistors
vorherrscht) bestimmt. Die Spannung zwischen beiden
Warnsummeranschliissen ist ungefahr gleich mit der
Spannung an der Basis des Transistors.
3. Die dem Warnsummer zugefiihrte Spannung kann einges-
tellt werden, indem die Signalpegel der IC1 Ausgangssig-
nale R11, R12 und R13 richtig zugeordnet werden.
Da die Alarmiautstarke des Warnsummers von der
zugefulhrten Spannung abhangt, kénnen durch die Kombi-
nation der Signalpegel bet R11, R12 und R13 funf (5)
Alarm-Lautstarkestufen erzeugt werden.
4. In der Tabelle 1 wird das Verhdaitnis zwischen dem
Lautstarkepegel und der Signalpegelkombination der IC1
Ausgangssignaie dargesiellt, wobei @) bis ©) die max. —
min. Lautstarke zeigt:
33
(5) (min.)
5, Wenn das IC1 Ausgangssignal "H" (hochpegelig) ist, wird
der entsprechende Transistor massegeschlossen. Wenn
der Signalpegel "L" (tiefpegelig) isi, so ist die Spannung
mit der Spannung an der Basis des Transistors gleichwertig,
da das IC1 Ausgangssignal der offene Drainausgang ist.
Die gleichwertigen Schaltkreise flr die max. und min.
Lautstarke werden nachfolged dargesiellt:
Maximales Lautstarke-Ausgangssignal:
Vsp wird max.
WARNSUMMER
Abbildung T-10.
Minimales Lautstarke-Ausgangssignal:
Vsp wird ungefahr gleich wie die Spannung VDISP
(—27V) geteilt durch den Widerstand von R51 und
den resultierenden Widerstand von R52 und R&3.
WARNSUMMER
Abbildung T-11.
