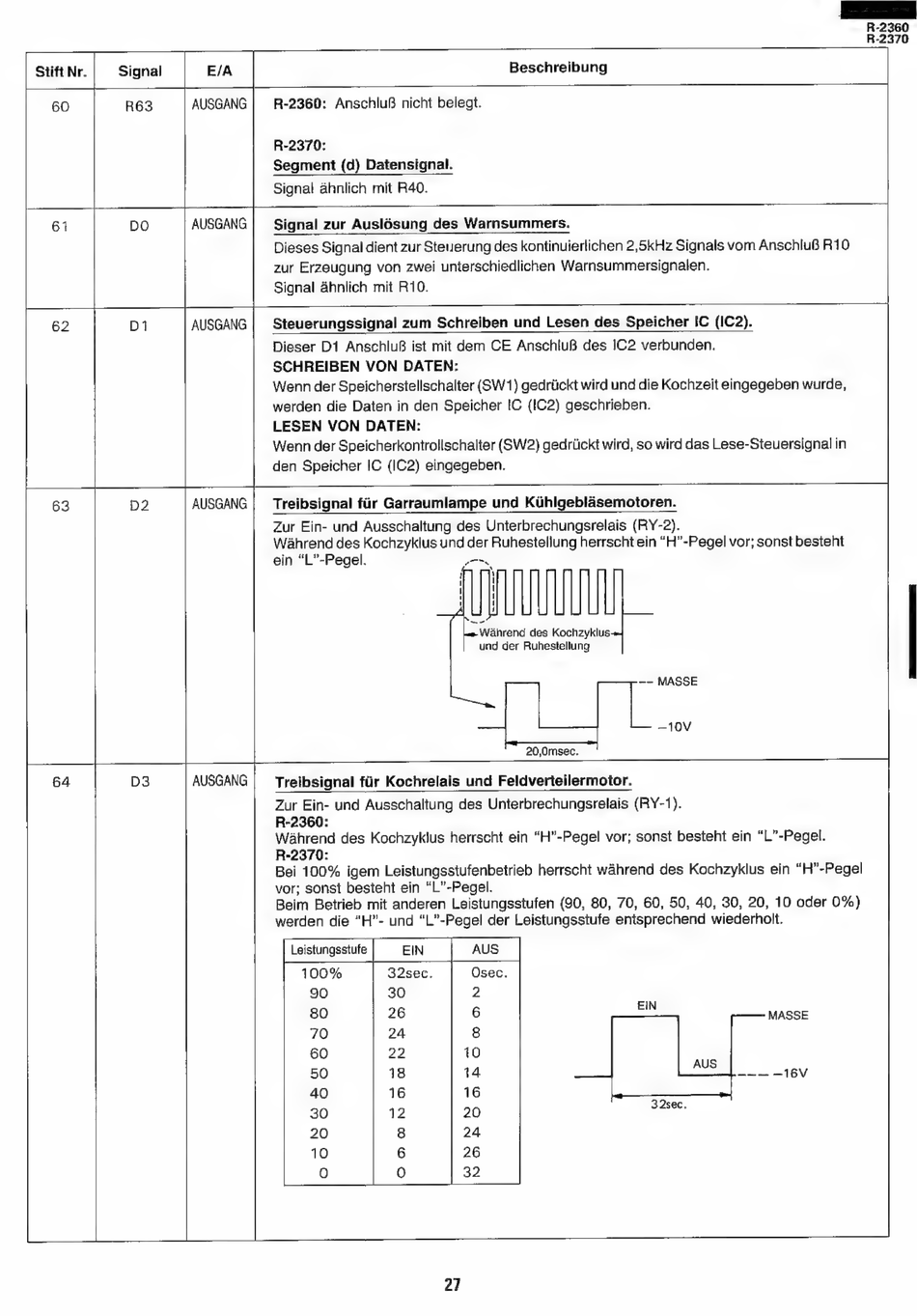

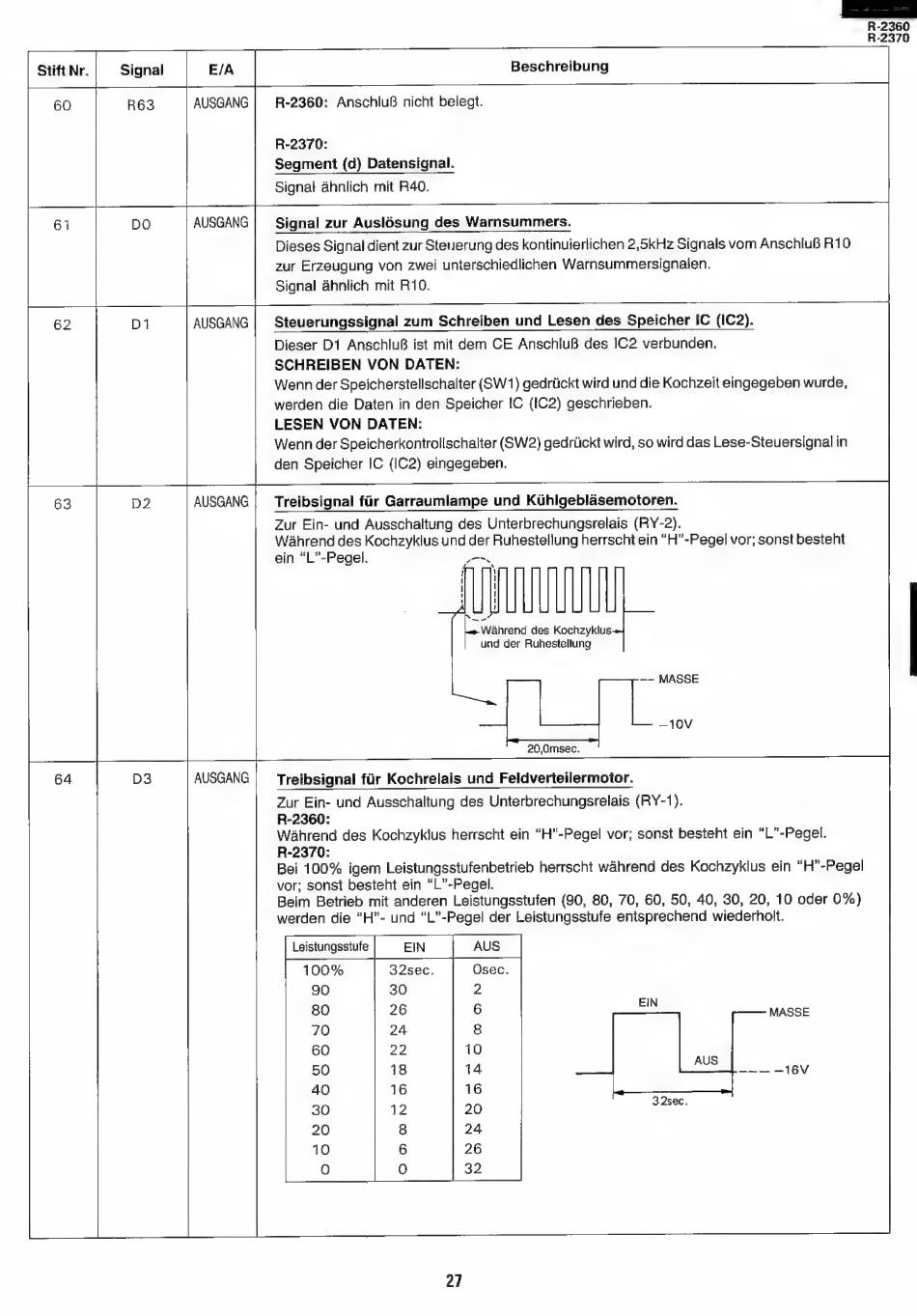

Sharp R-2360 Serviceanleitung Seite 27

Stift Nr. Signal
60
61
62
R63
DO AUSGANG
D1
D2
D3
AUSGANG
AUSGANG
AUSGANG
AUSGANG
R-2360
R-2370
Beschreibung
R-2360: AnschluB nicht belegt.
R-2370:
Segment (d} Datensignal.
Signal ahnlich mit R40.
Signal zur Ausl6sung des Warnsummers.
Signal ahnlich mit R10.
Steuerungssignal zum Schreiben und Lesen des Speicher IC (IC2).
Dieser D1 AnschluB ist mit dem CE AnschtuB des IC2 verbunden.
SCHREIBEN VON DATEN:
Wenn der Speicherstellschalter (SW1) gedrickt wird und die Kochzeit eingegeben wurde,
werden die Daten in den Speicher IC (IC2) geschrieben.
LESEN VON DATEN:
Wenn der Speicherkontrollschalter (SW2) gedrickt wird, so wird das Lese-Steuersignal in
den Speicher IC (IC2) eingegeben.
Treibsignal fiir Garraumlampe und Kuhlgeblasemotoren.
Zur Ein- und Ausschaltung des Unterbrechungsrelais (RY-2).
Wahrend des Kochzyklus und der Ruhestellung herrscht ein "H"-Pegel vor; sonst besteht
ein "L'-Pegel.
Wahrend des Kochzyklus
und der Ruhestellung
20,0msec,
Treibsignal fir Kochrelais und Feldverteilermotor.
Zur Ein- und Ausschaltung des Unterbrechungsrelais (RY-1).
R-2360:
Wahrend des Kochzyklus herrscht ein "H"-Pegel vor; sonst besteht ein "L"-Pegel.
R-2370:
Beim Betrieb mit anderen Leistungsstufen (90, 80, 70, 60, 50, 40, 30, 20, 10 oder 0%)
werden die "H"- und "L"-Pegel der Leistungsstufe enisprechend wiederholt.
Leistungsstufe
