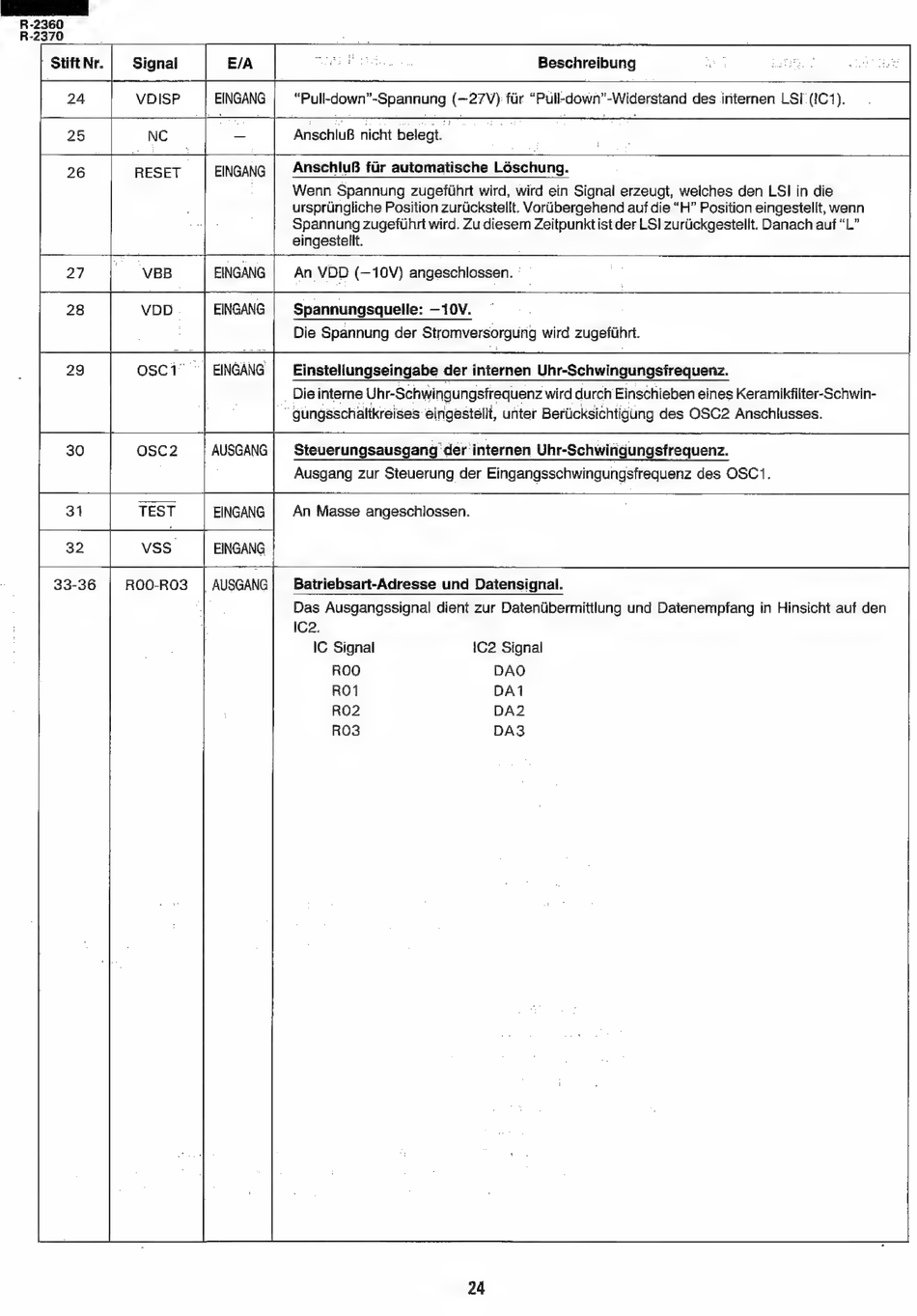

Sharp R-2360 Serviceanleitung Seite 24

Beschreibung
"Pull-down'-Spannung (—27V): fir "Pull-down"-Widerstand des iriternen LST (1C1).
AnschluB fir automatische Lé6schung.
Wenn Spannung zugefihrt wird, wird ein Signal erzeugt, welches den LSI in die
ursprungliche Position zurtickstellt. Vorubergehend auf die "H" Position eingestellt, wenn
Spannung zugefiihrt wird. Zu diesem Zeitpunkt ist der LSI zurickgestellt. Danach aut "L"
eingestellt.
EINGANG
An VDD (—10V) angeschlossen. ° —
EINGANG
Spannungsquelle: —10V.
Die Spannung der Stromversorgung wird zugeftihrt.
29 1° | EINGANG | Einstellungseingabe der internen Uhr-Schwingungsfrequenz.
_ Die interne Uhr-Schwingungsfrequenz wird durch Einschieben eines Keramikfilter-Schwin-
7 gungsschalikreises eingestelli, unter Berticksichtigung des OSC2 Anschlusses.
Steuerungsausgang der internen Uhr-Schwingungsfrequenz.
Ausgang zur Steuerung der Eingangsschwingungsfrequenz des OSC1.
30 OSC2 AUSGANG
TEST EINGANG
33-36 ROO-RO3 | AUSGANG
An Masse angeschlossen.
Batriebsart-Adresse und Datensignal.
Das Ausgangssignal dient zur Dateniibermittlung und Datenempfang in Hinsicht auf den
IC2.
IC Signal IG2 Signal
ROO DAO
RO1 DA1
RO2 DA2
RO3 DAS
