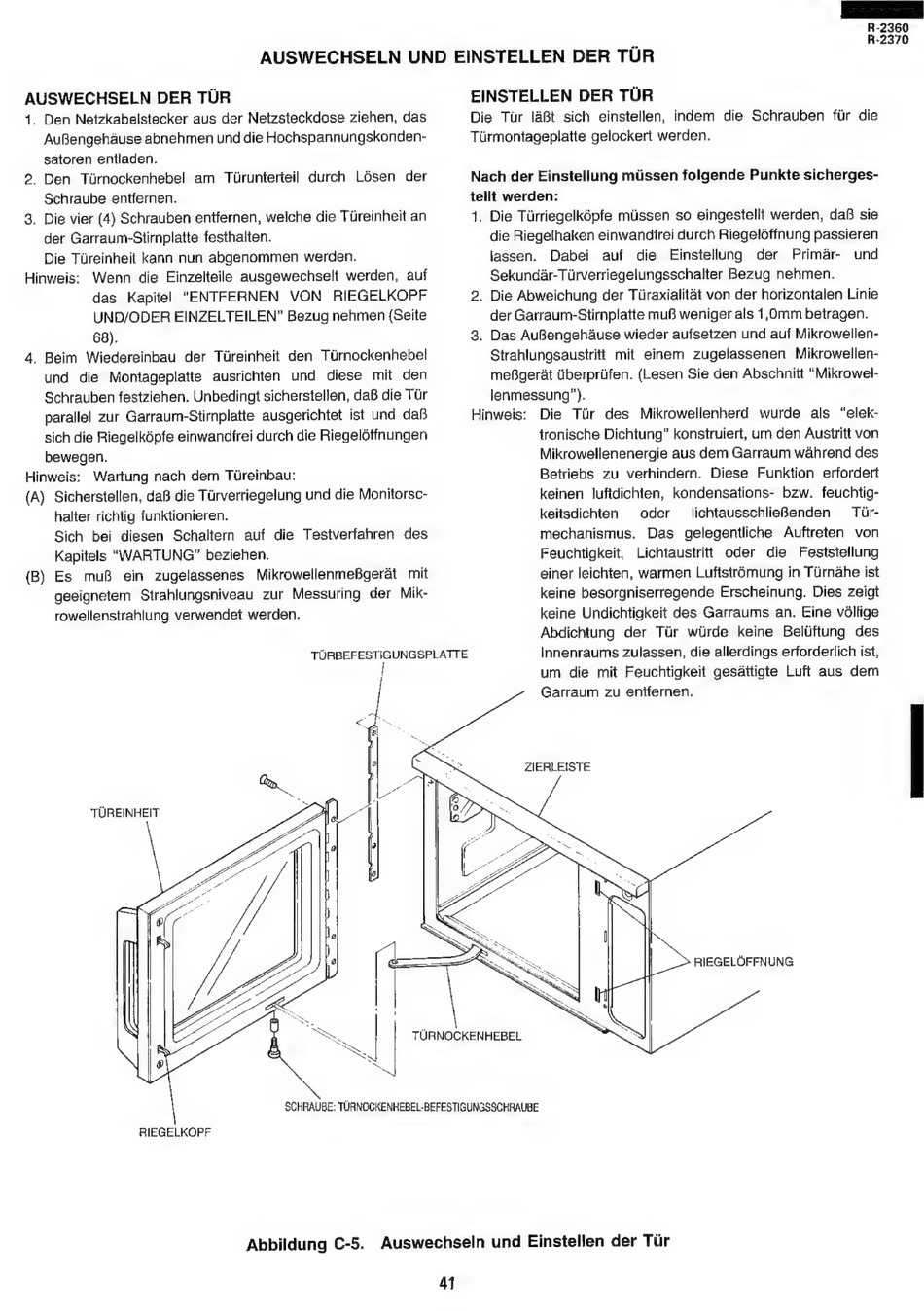

AUSWECHSELN UND EINSTELLEN DER TUR
R-2360
R-2370
AUSWECHSELN DER TUR
1. Den Netzkabelstecker aus der Netzsteckdose ziehen, das
AuBengehause abnehmen und die Hochspannungskonden-
satoren entladen.
Die Tureinheit kann nun abgenommen werden.
Hinweis. Wenn die Einzelteile ausgewechselt werden, auf
das Kapitel
"ENTFERNEN
VON RIEGELKOPF
UND/ODER EINZELTEILEN" Bezug nehmen (Seite
68).
4. Beim Wiedereinbau
der Tireinheit den Turnockenhebel
und
die Montageplatte
ausrichten und
diese mit den
Schrauben festziehen. Unbedingt sicherstellen, daB die Tur
parallel zur Garraum-Stirnplatte ausgerichtet ist und da®
sich die Riegelképfe einwandfrei durch die Riegelofinungen
bewegen.
Hinweis: Wartung nach dem Tureinbau:
(A) Sicherstellen, daB die Tirverriegelung und die Monitorsc-
halter richtig funktionieren.
Sich bei diesen Schaltern
auf die Testverfahren
des
Kapitels "WARTUNG" beziehen.
TURBEFESTIGUNGSPLATTE
|
TUREINHEIT
=
~
RIEGELKOPF
EINSTELLEN DER TUR
Die Tir laBt sich einstellen, indem die Schrauben fir die
Turmontageplatte gelockert werden.
Nach der Einstellung mussen folgende Punkte sicherges-
tellt werden:
1. Die Tirriegelképfe mlissen so eingestellt werden, da sie
die Riegelhaken einwandfrei durch Riegeloffnung passieren
lassen. Dabei auf die Ejinstellung der Primar- und
Sekundar-Turverriegelungsschalter Bezug nehmen.
2. Die Aobweichung der Tiraxialitat von der horizontalen Linie
der Garraum-Stirnplatte muB weniger als 1,0mm betragen.
3. Das AuBengehause wieder aufsetzen und auf Mikrowellen-
Strahlungsaustritt mit einem zugelassenen Mikrowellen-
meBgerat tiberpriifen. (Lesen Sie den Abschnitt "Mikrowel-
lenmessung").
Hinweis: Die Tiir des Mikrowellenherd wurde als "elek-
tronische Dichtung" konstruiert, um den Austritt von
Mikrowellenenergie aus dem Garraum wahrend des
Betriebs zu verhindern. Diese Funktion erfordert
keinen lufidichten, kondensations- bzw. feuchtig-
keitsdichten oder lichtausschlieBenden Tur-
mechanismus. Das gelegentliche Auftreten von
Feuchtigkeit, Lichtaustritt oder die Feststellung
einer leichten, warmen Luftstr6mung in Turnahe ist
keine besorgniserregende Erscheinung. Dies zeigt
keine Undichtigkeit des Garraums an. Eine véllige
Abdichtung der Tir wurde keine Beliiftung des
Innenraums zulassen, die allerdings erforderlich ist,
um die mit Feuchtigkeit gesattigte Luft aus dem
Garraum zu enifernen.
ZIERLEISTE
RIEGELOFFNUNG
SCHRAUBE; TURNOCKENHEBEL-BEFESTIGUNGSSCHRAUBE
