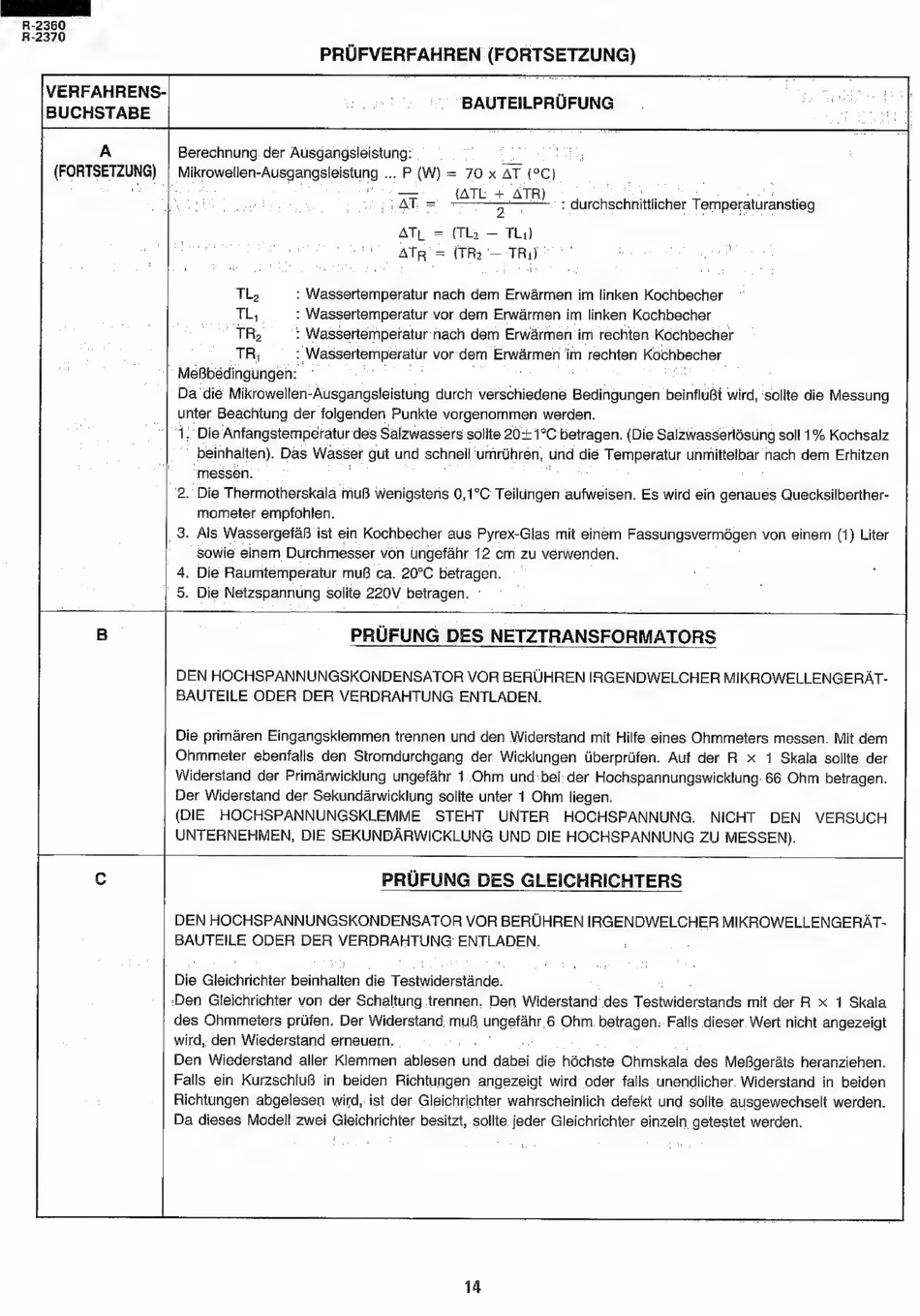

Sharp R-2360 Serviceanleitung Seite 16

PRUFVERFAHREN (FORTSETZUNG)
VERFAHRENS-
BUCHSTABE
BAUTEILPRUFUNG
A
POR SETZUNS |=)
Berechnung, der Sei eiiagle .
pe nevennnuege gee stings P (W) = 70 X AT (ec) .
. = ae = are Aah , durchschnittlicher x Temperataranstieg
ATL = (Tho — TLy)
TL : Wassertemperatur nach dem Erwarmen im linken Kochbecher
TL, : Wassertemperatur vor dem Erwarmen im linken Kochbecher
TR, ! Wassertempetatur nach dem Erwarmen im rechten Kochbecher
TR, :, Wassertemperatur vor: dem Erwarmen - 'im rechten Kochbecher
» MeBbédingungen:
" | Da'dié Mikrowellen- -Ausgangsieistung durch verschiedene Perse beintluBi wird, 'sollte die Messung
unter Beachtung der folgenden Punkte vorgenommen werden.
ik . Die Anfangstemperatur des Salzwassers solite 20+1°C betragen. (Die Salzwasserlésung soll 1% Kochsalz
. beinhalten). Das Wasser gut und schneil umrtihren, und als Temperetit unmittelbar nach dem Erhitzen
"messen.
2. Die Thermotherskala muB Wenigstens 0,1°C Teilungen aufweisen. Es wird ein genaues Quecksilberther-
mometer empfohlen.
_3. Als WassergefaB ist ein Kochbecher aus Pyrex-Glas mit einem RapSInGev er Oden von einem (1) Liter
sowie einem Durchmesser von ungefahr 12 cm zu verwenden.
4, Die Raumtemperatur muB ca. 20°C betragen.
| 5 . Die Netzspannung Solite 220V peNaur
PRUFUNG DES NETZTRANSFORMATORS
Die primaren Eingangsklemmen trennen und den Widerstand mit Hilfe eines Ohmmeters messen. Mit dem
Ohmmeter ebenfalls den Stromdurchgang
der Wicklungen diberpriifen. Auf der R x 1 Skala sollte der
Widerstand der Primarwicklung ungefahr 1.Ohm und: bei: der Hochspannungswicklung. 66 Ohm betragen.
Der Widerstand der Sekundarwicklung sollte unter 1 Ohm liegen.
PRUFUNG DES GLEICHRICHTERS
DEN HOCHSPANNUNGSKONDENSATOR VOR BERUHREN IRGENDWELCHER MIKROWELLENGERAT-
BAUTEILE ODER DER VERO RARIENG ENTLADEN.
Die Gieictvicteee ieinhidten die Teatvddersiinds,
'Den Gleichrichter von der Schaltung .trennen. Den Widerstand des Testwiderstands mit der R x 71 Skala
des Ohmmeters priifen. Der Widerstand; muB, ere 6 Ohm. betragen: Falls dieser Wert nicht angezeigt
wird, den Wiederstand erneuern..
Den Wiederstand aller Klemmen sifiasen: in dabei die héchste Srrickss des MeBgerats heranziehen.
Falls ein Kurzschiu8 in beiden Richtungen angezeigt wird oder falls unendlicher. Widerstand in beiden
Richtungen abgelesen wird, ist der Gleichrichter wahrscheinlich defekt und sollte ausgewechselt werden.
Da dieses Modell zwei Gleichrichter besitzt, sollte jeder Gleichrichter einzeln getestet werden.
