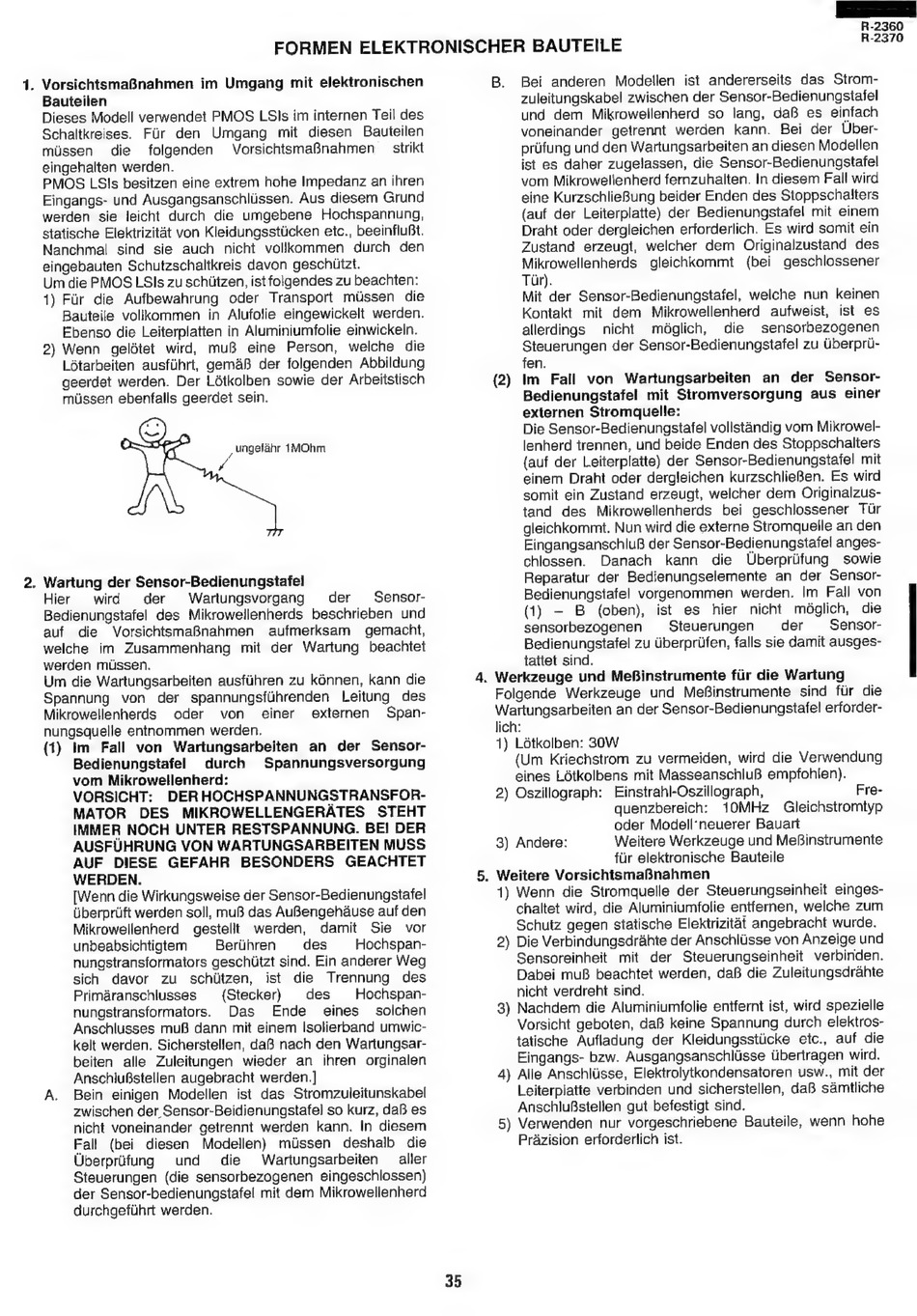

Sharp R-2360 Serviceanleitung Seite 35

Bauteilen
Dieses Modell verwendet PMOS LSis im internen Teil des
Schaltkreises.
Fur den
Umgang mit diesen
Bauteilen
mussen die
folgenden
VorsichtsmaBnahmen - strikt
eingehalten werden.
PMOS LSIs besitzen eine extrem hohe Impedanz an ihren
Eingangs- und Ausgangsanschliissen. Aus diesem Grund
werden
sie jeicht durch die umgebene
Hochspannung,
statische Elektrizitat von Kleidungsstticken etc., beeinfluBt.
Nanchmal
sind sie auch nicht volikommen
durch den
eingebauten Schutzschaltkreis davon geschitzt.
Um die PMOS LSls zu schiitzen, ist folgendes zu beachten:
1) Fur die Aufbewahrung
oder Transport
mussen
die
Bauteile volikommen
in Alufolie eingewickelt werden.
Ebenso die Leiterplatten in Aluminiumfolie einwickeln.
2) Wenn
gelétet wird,
muB eine Person,
welche
die
Létarbeiten ausfiihrt, gemaB der folgenden Abbildung
geerdet werden. Der Létkolben sowie der Arbeitstisch
mussen ebenfalls geerdet sein.
? ungefahr 1MOhm
a
. Wartung der Sensor-Bedienungstafel
Hier wird der Wartungsvorgang der Sensor-
Bedienungstafel des Mikrowellenherds beschrieben und
auf die VorsichtsmaBnahmen aufmerksam gemacht,
welche im Zusammenhang mit der Wartung beachtet
werden mussen.
Um die Wartungsarbeiten ausfihren zu k6nnen, kann die
Spannung von der spannungsflihrenden Leitung des
Mikrowellenherds oder von einer externen Span-
nungsquelle enthnommen werden.
(tf) Im Fall von Wartungsarbeiten an der Sensor-
Bedienungstafel durch Spannungsversorgung
vom Mikrowellenherd:
VORSICHT: DERHOCHSPANNUNGSTRANSFOR-
MATOR DES MIKROWELLENGERATES STEHT
IMMER NOCH UNTER RESTSPANNUNG. BE! DER
AUSFUHRUNG VON WARTUNGSARBEITEN MUSS
AUF DIESE GEFAHR BESONDERS GEACHTET
WERDEN.
[Wenn die Wirkungsweise der Sensor-Bedienungstatel
Uberpriift werden soll, muB das AuBengehause auf den
Mikrowellenherd gestellt werden, damit Sie vor
unbeabsichtigtem Berthren des Hochspan-
nungstransformators geschuizt sind. Ein anderer Weg
sich davor zu schitzen, ist die Trennung des
Primaranschlusses (Stecker) des Hochspan-
nungstransformators. Das Ende eines solchen
Anschlusses muB dann mit einem Isolierband umwic-
kelt werden. Sicherstellen, da8 nach den Wartungsar-
beiten alle Zuleitungen wieder an ihren orginalen
AnschiuBstellen augebracht werden.]
A. Bein einigen Modellen ist das Stromzuleitunskabel
zwischen der Sensor-Beidienungstafel so kurz, daB es
nicht voneinander getrennt werden kann. In diesem
Fall (bei diesen Modellen) mussen deshalb die
Uberpriifung und die Wartungsarbeiten aller
Steuerungen (die sensorbezogenen eingeschlossen)
der Sensor-bedienungstafel mit dem Mikrowellenherd
durchgefiihrt werden.
35
R-2360
R-2370
Mit der Sensor-Bedienungstafel, welche nun keinen
Kontakt mit dem Mikrowellenherd aufweist, ist es
4. Werkzeuge und MeBinstrumente fiir die Wartung
3) Andere:
. Weitere VorsichtsmaBnahmen
