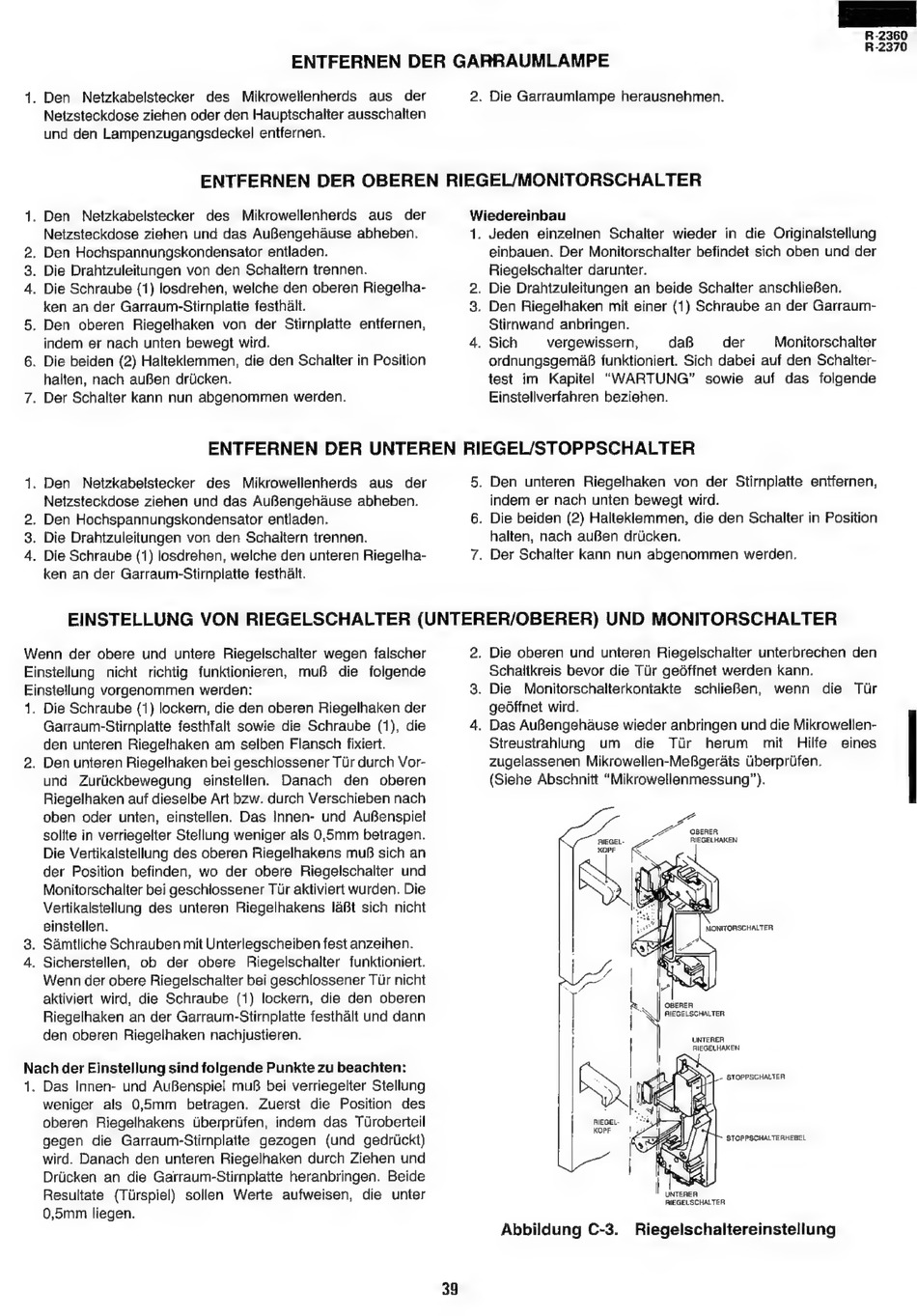

Sharp R-2360 Serviceanleitung Seite 39

R-2360
R-2370
ENTFERNEN DER GARRAUMLAMPE
. Den Netzkabelstecker
. Den Netzkabelstecker des Mikrowellenherds aus der
Netzsteckdose ziehen oder den Hauptschalter ausschalten
und den Lampenzugangsdeckel entfernen.
2. Die Garraumlampe herausnehmen.
ENTFERNEN DER OBEREN RIEGEL/MONITORSCHALTER
des Mikrowellenherds aus der
Netzsteckdose ziehen und das AuBengehause abheben.
Wiedereinbau
iP Jeden einzelnen Schalter wieder in die Originalstellung
2. Den Hochspannungskendensator entladen. einbauen. Der Monitorschalter befindet sich oben und der
3. Die Drahtzuleitungen von den Schaltern trennen. Riegelschalter darunter.
4. Die Schraube {1) losdrehen, welche den oberen Riegelha- 2. Die Drahtzuleitungen an beide Schalter anschlieBen.
ken an der Garraum-Stirnplatte festhalt. 3. Den Riegelhaken mit einer (1) Schraube an der Garraum-
5. Den oberen Riegelhaken von der Stirnplatte entfernen, Stirnwand anbringen.
indem er nach unten bewegt wird. 4. Sich vergewissern, da der Monitorschalter
6. Die beiden (2) Halteklemmen, die den Schalter in Position ordnungsgemaB funktioniert. Sich dabei auf den Schalter-
halten, nach auBen driicken. test im Kapitel "WARTUNG" sowie auf das folgende
7. Der Schalter kann nun abgenommen werden. Einstellverfahren beziehen.
ENTFERNEN DER UNTEREN RIEGEL/STOPPSCHALTER
1. Den Netzkabelstecker des Mikrowellenherds aus der 5. Den unteren Riegelhaken von der Stirnplatte entfernen,
Netzsteckdose ziehen und das AuBengehause abheben. indem er nach unten bewegt wird.
2. Den Hochspannungskondensator entladen. 6. Die beiden (2) Haltekiemmen, die den Schalter in Position
3. Die Drahtzuleitungen von den Schaitern trennen. halten, nach auBen drucken.
4. Die Schraube (1) losdrehen, welche den unteren Riegelha- 7. Der Schalter kann nun abgenommen werden.
ken an der Garraum-Stirnplatie festhalt.
EINSTELLUNG VON RIEGELSCHALTER (UNTERER/OBERER) UND MONITORSCHALTER
Wenn der obere und untere Riegelschalter wegen falscher
Einstellung nicht richtig funktionieren, mu die folgende
Einstellung vorgenommen werden:
1:
Go
Die Schraube (1) lockern, die den oberen Riegelhaken der
Garraum-Stirnplatte festhfalt sowie die Schraube (1), die
den unteren Riegethaken am selben Flansch fixiert.
. Den unteren Riegelhaken bei geschlossener Tur durch Vor-
und Zuriickbewegung einstellen. Danach den oberen
Riegelhaken auf dieselbe Art bzw. durch Verschieben nach
oben oder unten, einstellen. Das Innen- und AuBenspiel
solite in verriegelter Stellung weniger als 0,5mm betragen.
Die Vertikalstellung des oberen Riegelhakens muB sich an
der Position befinden, wo der obere Riegelschalter und
Monitorschalter bei geschiossener Tur aktiviert wurden. Die
Vertikalstellung des unteren Riegelhakens JaBt sich nicht
einstellen.
. Samtliche Schrauben mit Unterlegscheiben fest anzeihen.
. Sicherstellen, ob der obere Riegelschaiter funktioniert.
Wenn der obere Riegelschalter bei geschlossener Tur nicht
aktiviert wird, die Schraube (1) lockern, die den oberen
Riegelhaken an der Garraum-Stirnplatte festhalt und dann
den oberen Riegelhaken nachjustieren.
Nach der Einstellung sind folgende Punkte zu beachten:
1 Das Innen- und AuBenspiel mu bei verriegelter Stellung
weniger als 0,5mm betragen. Zuerst die Position des
oberen Riegelhakens Uberpriifen, indem das TUroberteil
gegen die Garraum-Stirnplatte gezogen (und gedrtickt)
wird. Danach den unteren Riegelhaken durch Ziehen und
Driicken an die Garraum-Stirnplatte heranbringen. Beide
Resultate (Turspiel) sollen Werte aufweisen, die unter
0,5mm liegen.
2.
3.
4.
Die oberen und unteren Riegelschalter unterbrechen den
Schaitkreis bevor die Tur gedffinet werden kann.
Die Monitorschalterkoniakte schlieBen, wenn die Tur
gedffnet wird.
Das AuBengehause wieder anbringen und die Mikrowellen-
Streustrahlung um die Tir herum mit Hilfe eines
zugelassenen Mikrowellen-MeBgerats Uberprifen.
(Siehe Abschnitt "Mikrowellenmessung").
ee
a
~~" opener
RIEGELHAKEN
a
RIEGEL-
KOPF x
UNTERER
RIEGELHAKEN
- STOPPSCHALTER
STOPPSCHALTERAHEBEL
| UNTERER
RIEGELSCHALTER
Abbildung C-3. Riegelschaltereinstellung
