Peligro de electrocución. Se requiere una conexión de toma a tierra (PE).
Peligro de electrocución. Asegúrese de que sea fácil acceder a la desconexión de alimentación local.
Conecte los cables de alimentación del tomamuestras refrigerado. Utilice un filtro de línea eléctrica o
conecte el cable de alimentación del controlador a otro circuito derivado para reducir la posibilidad
de que aparezcan transitorios eléctricos.
4.4.2 Conexiones del controlador
Peligro de descarga eléctrica. El equipo conectado de forma externa debe someterse a una
evaluación estándar de seguridad aplicable.
En la Figura 9 se muestran los conectores eléctricos del controlador.

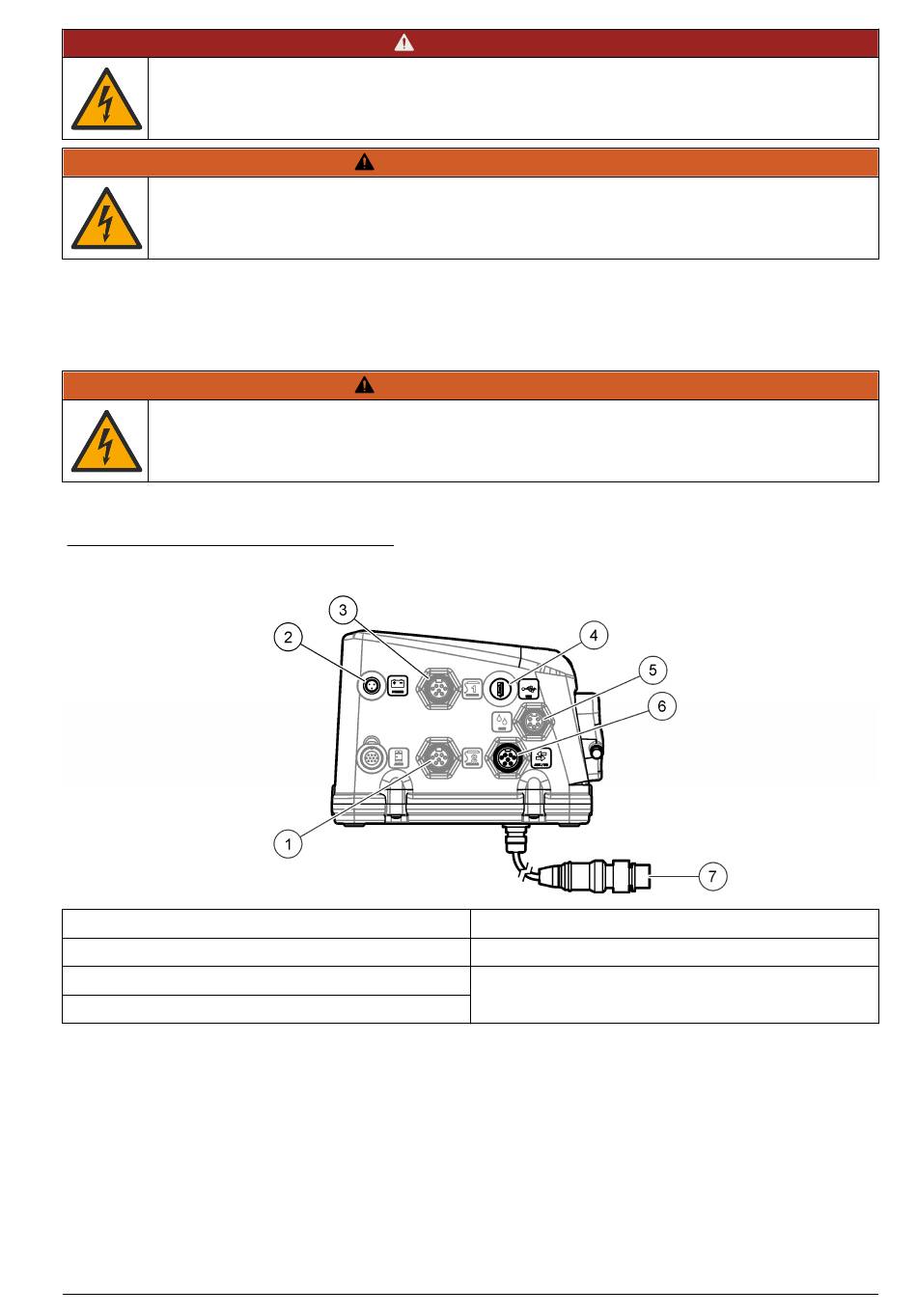

Figura 9 Conexiones del controlador
1 Puerto del sensor 2
2 Puerto de la fuente de alimentación
3 Puerto del sensor 1 (opcional)
4 Conector USB
4.4.3 Conexión de un caudalímetro Sigma 950 o FL900
Si el intervalo de muestreo se basa en el flujo, debe proporcionar al controlador una señal de
entrada de flujo (impulsos o 4–20 mA). Conecte un caudalímetro Sigma 950 o FL900 al puerto
auxiliar E/S.
También puede conectar un sensor de flujo a un puerto de sensor. Consulte
en la página 86.
Material necesario: cable sin extremo abierto multiuso, 7 pines
1. Conecte un extremo del cable al caudalímetro. Consulte la documentación del caudalímetro.
2. Conecte el otro extremo del cable al puerto auxiliar E/S del controlador.
P E L I G R O
A D V E R T E N C I A
A D V E R T E N C I A
5 Puerto del pluviómetro/RS485 (opcional)
6 Puerto auxiliar E/S
7 Puerto del dispositivo de corte por botella
llena/brazo del distribuidor
Conexión de un sensor
