Hach AS950 Grundlegende Installation Und Wartung Seite 154

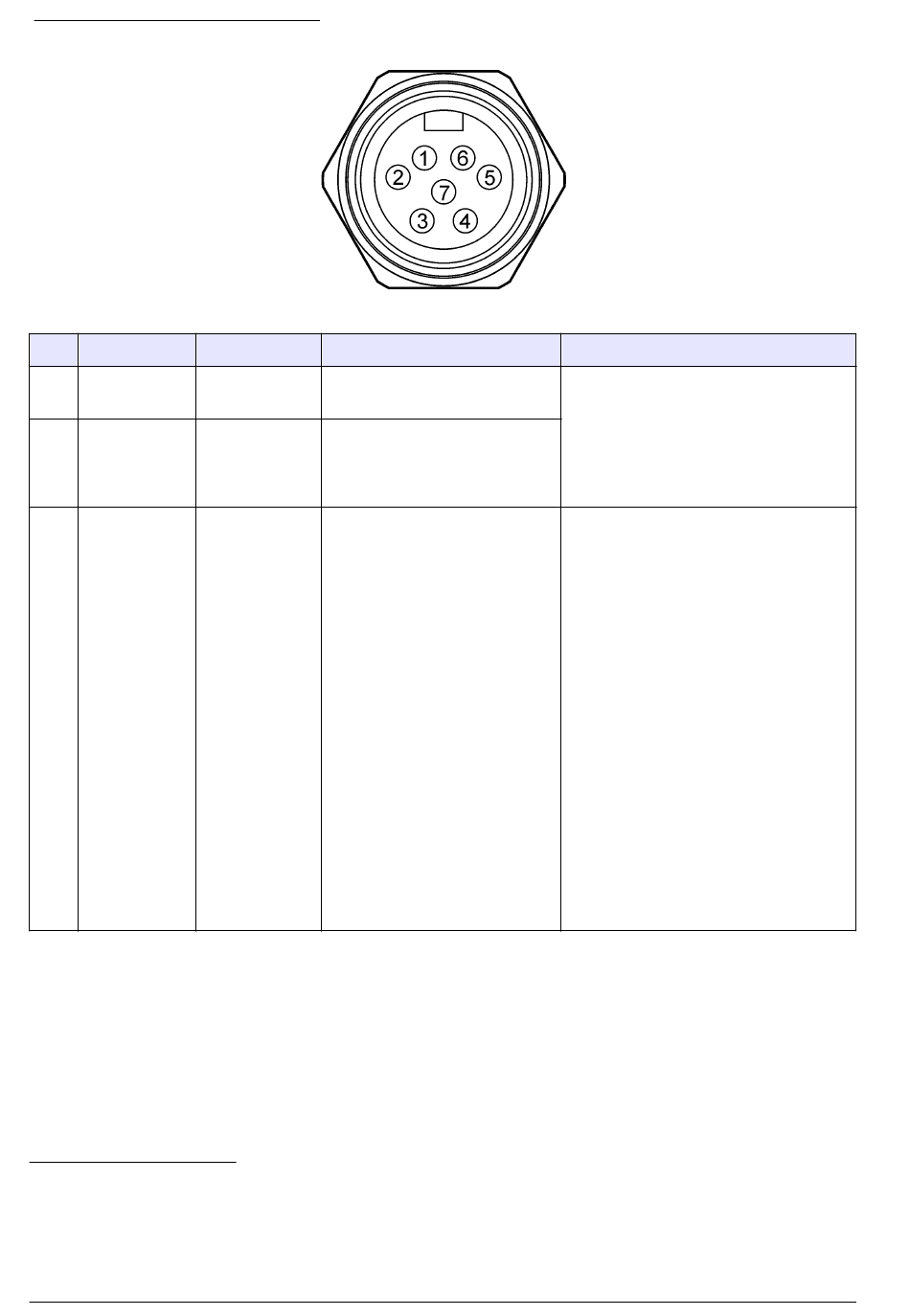

Rysunek 10 Złącze pomocnicze
Styk Sygnał
1 Zasilanie
+12 V DC
2 Masa
3 Sygnał
wejściowy
impulsowy lub
analogowy
3
Kolor przewodu odnosi się do kabli uniwersalnych (8528500 i 8528501).
4
Wszystkie urządzenia zasilane z sieci, które są połączone ze stykami sterownika, muszą mieć
certyfikat NRTL.
5
Długotrwałe używanie w tym stanie powoduje wygaśnięcie gwarancji.
6
Impedancja źródła sygnału sterującego nie powinna przekraczać 5 kΩ.
154 Polski
Tabela 1 Informacje dotyczące kabla połówkowego
3
Kolor Opis
Biały Dodatnie wyjście zasilania.
Stosować wyłącznie styk 2.
Niebieski Powrót ujemnego sygnału
zasilania. W czasie korzystania
z zasilacza styk 2 jest
uziemiony.
Pomarańczowy Sygnał ten stanowi zbiór
próbek pochodzących
z rejestratora przepływu
(impulsowy lub 4 – 20 mA) lub
bezprądowego styku
pływającego.
Parametry znamionowe
Moc akumulatora do modułu I/O:
napięcie znamionowe 12 V DC;
zasilacz do modułu I/O: 15 przy
maksymalnie 1,0 A.
4
.
Impulsowy sygnał wejściowy –
reaguje na impuls dodatni względem
styk 2. Zakończenie (podciągane
do masy): styk 2 przez układ
rezystorów o pojemnościach 1 i 10 kΩ.
Układ szeregowy diody Zenera
7,5 V i rezystora 10 kΩ stanowi układ
zabezpieczający.
Wejście analogowe – reaguje
na sygnał analogowy ze styk 3
i powraca do styk 2. Obciążenie
wejścia: 100 Ω plus 0,4 V; prąd
wyjściowy: (ograniczenie wewnętrzne):
maksymalnie od 40 do 50 mA
Bezwzględnie maksymalny sygnał
wejściowy: od 0 do 15 V DC względem
styk 2.
Sygnał aktywacji wejścia:
od 5 do 15 V, impuls dodatni
względem styk 2, minimalnie
50 milisekund.
5
6
