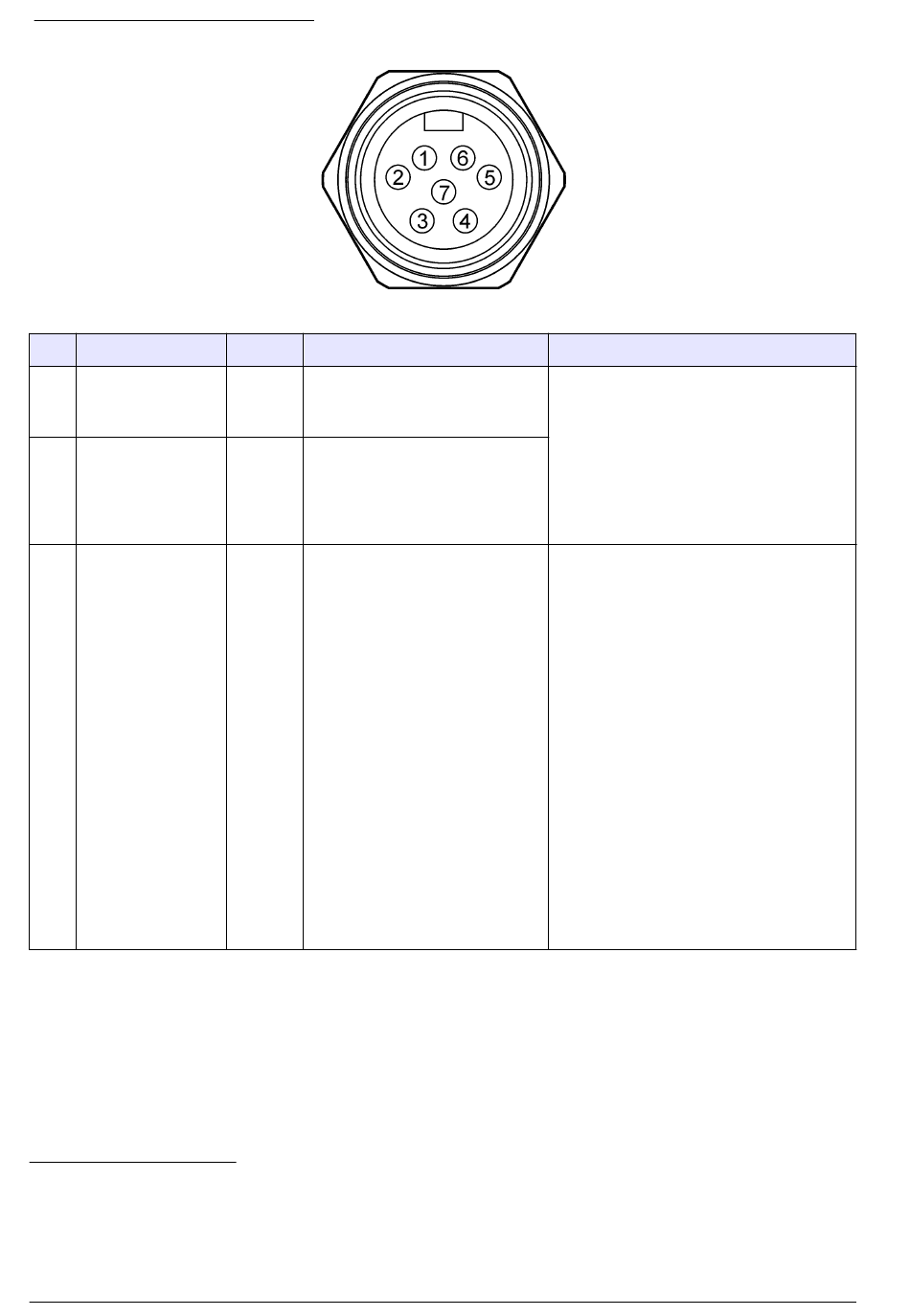

Abbildung 10 Zusatzanschluss
Stift Signal
1
+12-VDC-
Stromausgang
2
Masse
3
Impulseingang
oder analoger
Eingang
3
Die Drahtfarbe bezieht sich auf die Farben der Mehrzweckkabel (8528500 und 8528501).
4
Alle über das Hauptstromnetz versorgten Geräte, die mit den Steuerungsanschlüssen
verbunden sind, müssen NRTL-zertifiziert sein.
5
Ein langfristiger Betrieb in diesem Zustand führt zum Erlöschen der Garantie.
6
Die Quellimpedanz des Steuersignals muss weniger als 5 kΩ betragen.
32 Deutsch
Tabelle 1 Verdrahtungsinformationen des Halbkabels
3
Farbe
Beschreibung
Weiß
Plus-Ausgang der
Stromversorgung. Nur zur
Verwendung mit Kontaktstift 2.
Blau
Minus-Rückführung der
Stromversorgung. Wenn die
Stromversorgung verwendet
wird, wird Kontaktstift 2 mit der
Erdung verbunden.
Orange
Dieses Signal ist ein Auslöser
für eine Probenahme/Start
eines Programms vom
Durchfluss-Logger (Impuls oder
4-20 mA) oder ein einfacher
(trockener) Kontaktschluss.
Nennleistung
Akkustrom für das I/O-Modul: 12 V
Gleichstrom (Nennwert);
Stromversorgung für das I/O-Modul:
15 bei max. 1,0 A
4
.
Impulseingang: Reagiert auf einen
positiven Impuls in Bezug auf
Kontaktstift 2. Abschluss (auf „low"
gezogen): Kontaktstift 2 über einen in
Reihe geschalteten Widerstand mit 1 kΩ
und Widerstand mit 10 kΩ. Eine 7,5-
Zenerdiode ist parallel zum Widerstand
mit 10 kΩ geschaltet und dient als
Schutzgerät.
Analoger Eingang: Reagiert auf das
analoge Signal, das an Kontaktstift 3
eingeht und an Kontaktstift 2
zurückgeführt wird. Eingangslast: 100 Ω
plus 0,4 V; Eingangsstrom (interner
Grenzwert): max. 40 bis 50 mA.
Absoluter maximaler Eingang: 0 bis 15 V
Gleichstrom in Bezug auf Kontaktstift 2.
Signal zur Aktivierung des Eingangs:
5 bis 15 V positiver Impuls
Kontaktstift 2, min. 50 Millisekunden.
5
6
in Bezug auf
