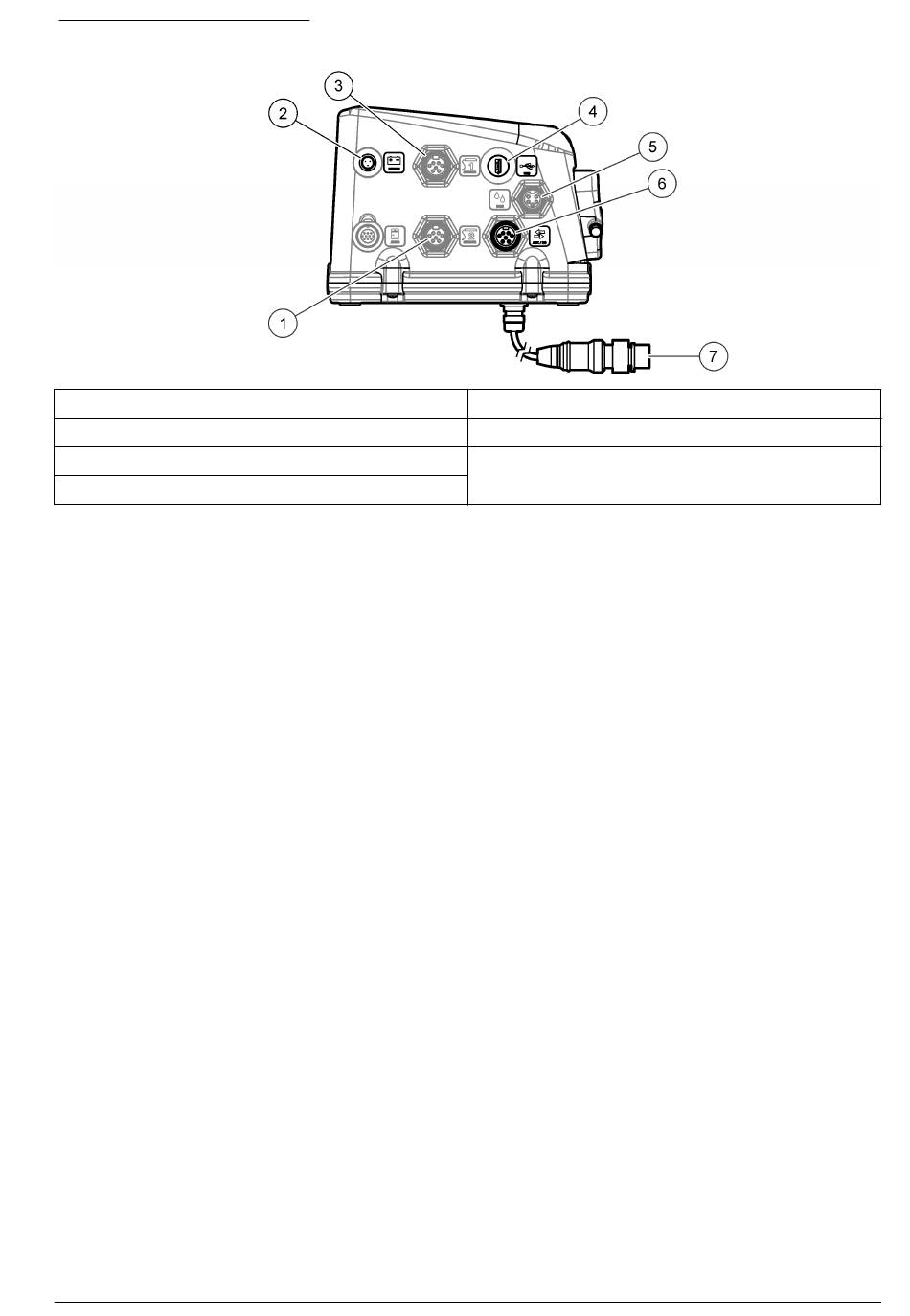

Slika 9 Priključci kontrolera
1 Priključak senzora 2 (dodatni)
2 Ulaz za napajanje
3 Priključak senzora 1 (dodatni)
4 USB priključak
4.4.3 Priključivanje uređaja Sigma 950 ili FL900
Ako se interval uzorka temelji na protoku, kontroleru dajte ulazni signal protoka (puls ili 4–20 mA). Na
pomoćni priključak za ulaz izlaz priključite uređaj Sigma 950 ili FL900 dnevnik protoka.
Alternativno, priključite senzor protoka u priključak senzora. Pogledajte
na stranici 306.
Stavka za prikupljanje: višenamjenski pomoćni kabel, 7 pinski
1. Jedan kraj kabela priključite na mjerač protoka. Pročitajte dokumentaciju za mjerač protoka.
2. Drugi kraj kabela priključite na pomoćni priključak za ulaz/izlaz na kontroleru.
4.4.4 Priključivanje mjerača protoka koji nije marke Hach
Za priključivanje mjerača protoka koji nije marke Hach na pomoćni priključak za ulaz/izlaz postupite
kako je navedeno u nastavku.
Stavke za prikupljanje: višenamjenski pomoćni kabel, 7 pinski
1. Jedan kraj kabela priključite na pomoćni priključak za ulaz/izlaz na kontroleru.
2. Drugi kraj kabela priključite na mjerač protoka. Pogledajte
Napomena: U nekim je instalacijama vanjsku opremu potrebno spojiti na pulsni ulaz, posebni izlaz i/ili izlaz za
dovršenje programa pomoću dugačkih kabela. S obzirom da su ovo pulsna sučelja koja odgovaraju uzemljenju,
privremene razlike u uzemljenju između krajeva kabela mogu izazvati pogrešno signaliziranje. Velike razlike u
uzemljenju uobičajene su u teškim industrijskim okruženjima. U takvim okruženjima možda će biti potrebno
koristiti galvanske izolatore (npr. optospojnike) drugih proizvođača u skladu s pogođenim signalima. Za
analogni ulaz obično nije potrebna vanjska izolacija uzemljenja jer izolaciju obično osigurava predajnik od
4-20 mA .
5 Mjerač oborina / priključak RS485 (dodatni)
6 Pomoćni priključak za ulaz/izlaz
7 Priključak kraka distributora / zatvaranja pune boce
Priključite senzor
Slika 10 i Tablica 1.
