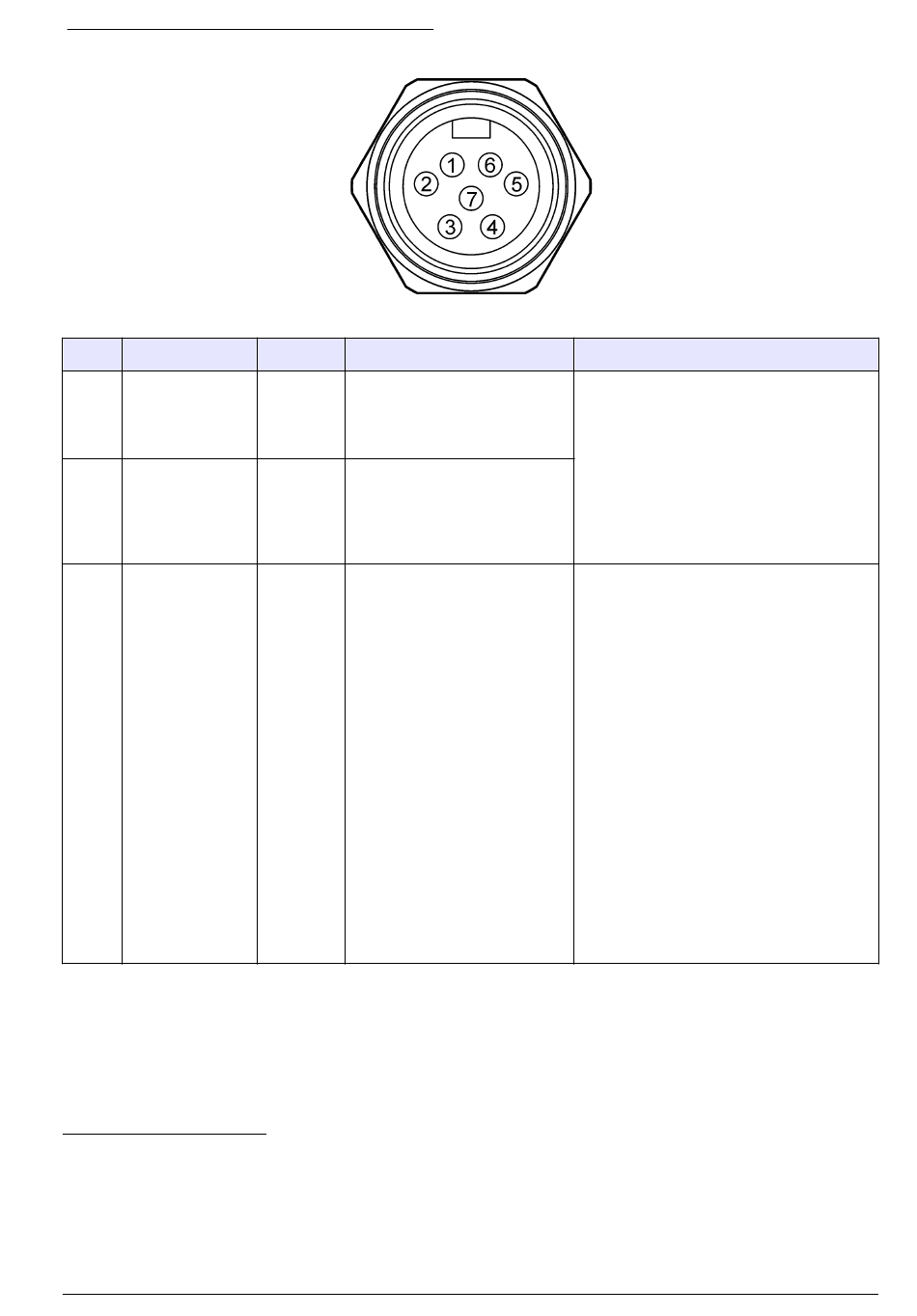

Εικόνα 10 Βοηθητική υποδοχή σύνδεσης
Πίνακας 1 Πληροφορίες καλωδίωσης ημιτερματισμένου καλωδίου
Ακίδα Σήμα
1 Έξοδος
ηλεκτρικής
τροφοδοσίας
+12 V DC
2 Κοινό
3 Παλμικό ή
αναλογικό σήμα
εισόδου
3
Τα χρώματα καλωδίων αντιστοιχούν στα χρώματα των καλωδίων πολλαπλής χρήσης
(8528500 και 8528501). .
4
Όλος ο εξοπλισμός που τροφοδοτείται με ρεύμα από το δίκτυο και συνδέεται στους ακροδέκτες
του ελεγκτή πρέπει να περιλαμβάνεται στον κατάλογο NRTL.
5
Η μακροπρόθεσμη λειτουργία σε αυτήν την κατάσταση ακυρώνει την εγγύηση.
6
Η σύνθετη αντίσταση πηγής του σήματος-οδηγού πρέπει να είναι μικρότερη από 5 kΩ.
3
Χρώμα Περιγραφή
Λευκό Θετικό καλώδιο εξόδου
ηλεκτρικής τροφοδοσίας. Να
χρησιμοποιείται μόνο με την
ακίδα 2.
Κυανό Αρνητικό καλώδιο επιστροφής
ηλεκτρικής τροφοδοσίας.
Όταν χρησιμοποιείται το
τροφοδοτικό, η ακίδα 2
συνδέεται στη γείωση
Πορτοκαλί Αυτό το σήμα είναι μια
σκανδάλη συλλογής
δειγμάτων από το
καταγραφικό ροής (παλμός ή
4-20 mA) ή ένα απλό κλείσιμο
επαφής (ξηρό).
Ονομαστικές τιμές
Ισχύς μπαταρίας στη μονάδα I / O:
12 VDC ονομαστική. Τροφοδοσία στη
μονάδα I / O: 15 σε 1,0 A μέγιστο.
4
.
Παλμική είσοδος—Αντιδρά σε ένα
θετικό παλμό αναφορικά με την ακίδα 2.
Τερματισμός (υποβιβασμός σήματος):
ακίδα 2 μέσω ενός αντιστάτη 1 kΩ και
ενός αντιστάτη 10 kΩ σε σειρά. Μια
δίοδος zener των 7,5 V συνδέεται
παράλληλα με τον αντιστάτη των 10 kΩ
ως διάταξη προστασίας.
Αναλογική είσοδος—Αντιδρά στο
αναλογικό σήμα που εισέρχεται στην
ακίδα 3 και επιστρέφει στην ακίδα 2.
Φορτίο εισόδου: 100 Ω συν 0,4 V. Ρεύμα
εισόδου (εσωτερικό όριο): 40 έως 50 mA
5
μέγιστο
Απόλυτη μέγιστη τιμή εισόδου: 0 έως
15 V DC αναφορικά με την ακίδα 2.
Σήμα για ενεργοποίηση της εισόδου:
θετικός παλμός 5 έως 15 V
με την ακίδα 2, τουλάχιστον
50 millisecond.
6
αναφορικά
