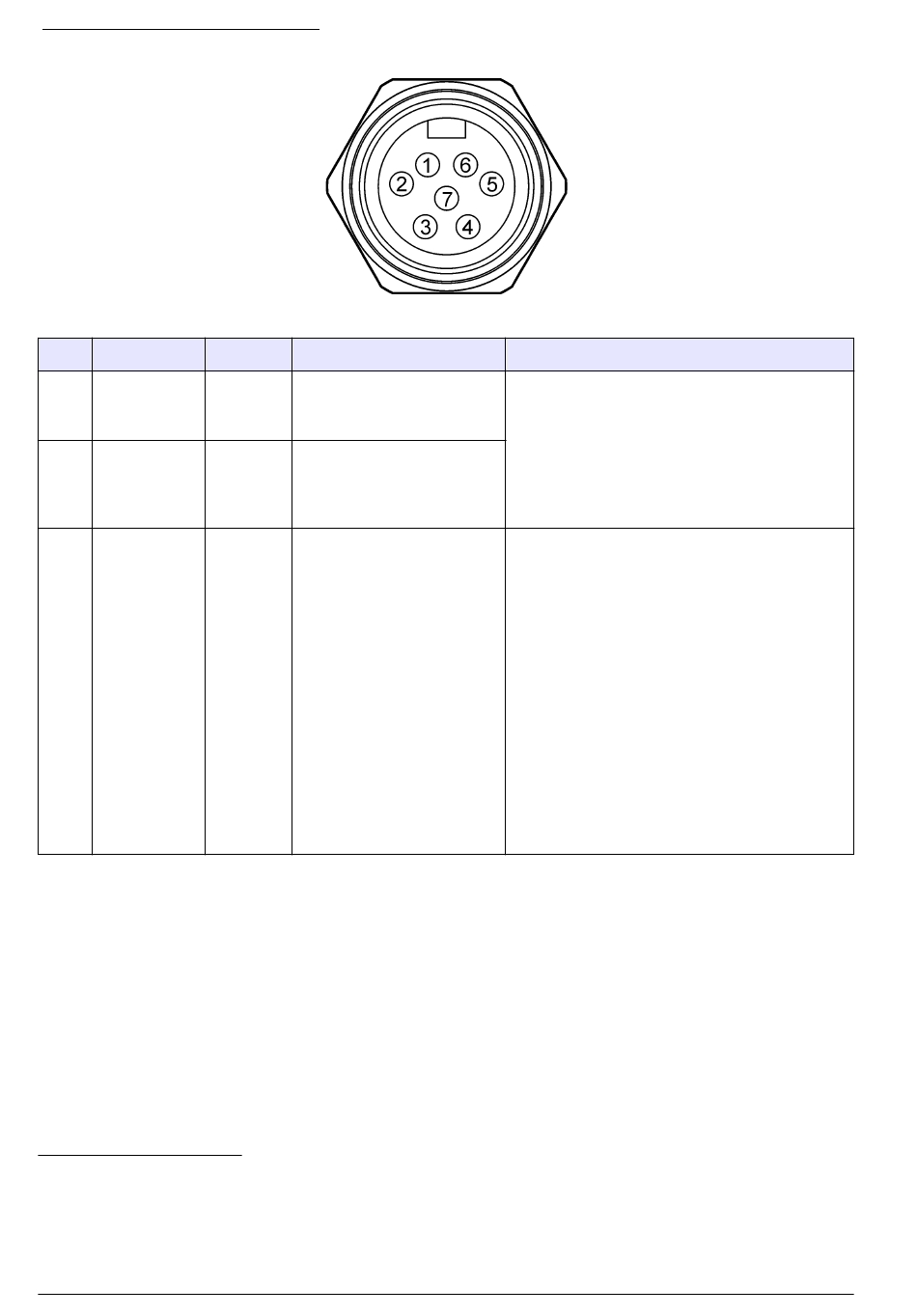

Obrázok 10 Pomocný konektor
Kolík Signál
1 Výstup
napájania
+12 V DC
2 Spoločný
3 Impulzný
vstup alebo
analógový
vstup
3
Farby vodičov sa vzťahujú na farby viacúčelových káblov (8528500 a 8528501). .
4
Všetky zariadenia napájané z elektrickej siete, ktoré sú pripojené k svorkám kontroléra, musia
byť uvedené v zozname NRTL.
5
Pri dlhodobej prevádzke v tomto stave sa ruší platnosť záruky.
6
Impedancia zdroja budiaceho signálu musí byť nižšia ako 5 kΩ.
272 Slovenský jazyk
Tabuľka 1 Informácie o vodičoch polkábla
3
Farba Popis
Biela Kladný výstup zdroja
napájania. Používajte len
so kolík 2.
Modrá Elektrodrenáž zdroja
napájania. Keď sa používa
zdroj napájania, kolík 2 je
pripojená k uzemneniu.
Oranžová Tento signál je spúšťačom
odberu vzoriek z
prietokového záznamníka
(impulzný alebo 4–20 mA)
alebo jednoduchým
plávajúcim (suchým)
kontaktom.
Menovitý výkon
Napájanie batérie z I / O modulu: 12 VDC
nominálne; Napájanie I / O modulu: 15 pri max.
1,0 A.
4
.
Impulzný vstup – Reaguje na kladný impulz
vzhľadom na kolík 2. Koncovka (stiahnutá
nadol): kolík 2 v sériovom zapojení s 1 kΩ a
10 kΩ rezistorom. 7,5 V Zenerova dióda v
paralelnom zapojení s 10 kΩ rezistorom ako
ochranným zariadením.
Analógový vstup – Reaguje na analógový
signál, ktorý prichádza na kolík 3 a vracia sa
na kolík 2. Vstupné zaťaženie: 100 Ω plus
0,4 V; Vstupný prúd (vnútorné obmedzenie):
maximálne 40 až 50 mA
Celkový maximálny vstup: 0 až 15 V DC
vzhľadom na kolík 2.
Signál, ktorým sa aktivuje vstup: 5 až 15 V
6
kladný impulz vzhľadom na kolík 2, minimálne
50 milisekúnd.
