LED Octostrip Set MKII
Das LED Octostrip Set MKII kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen
Modus ohne Controller betrieben werden.

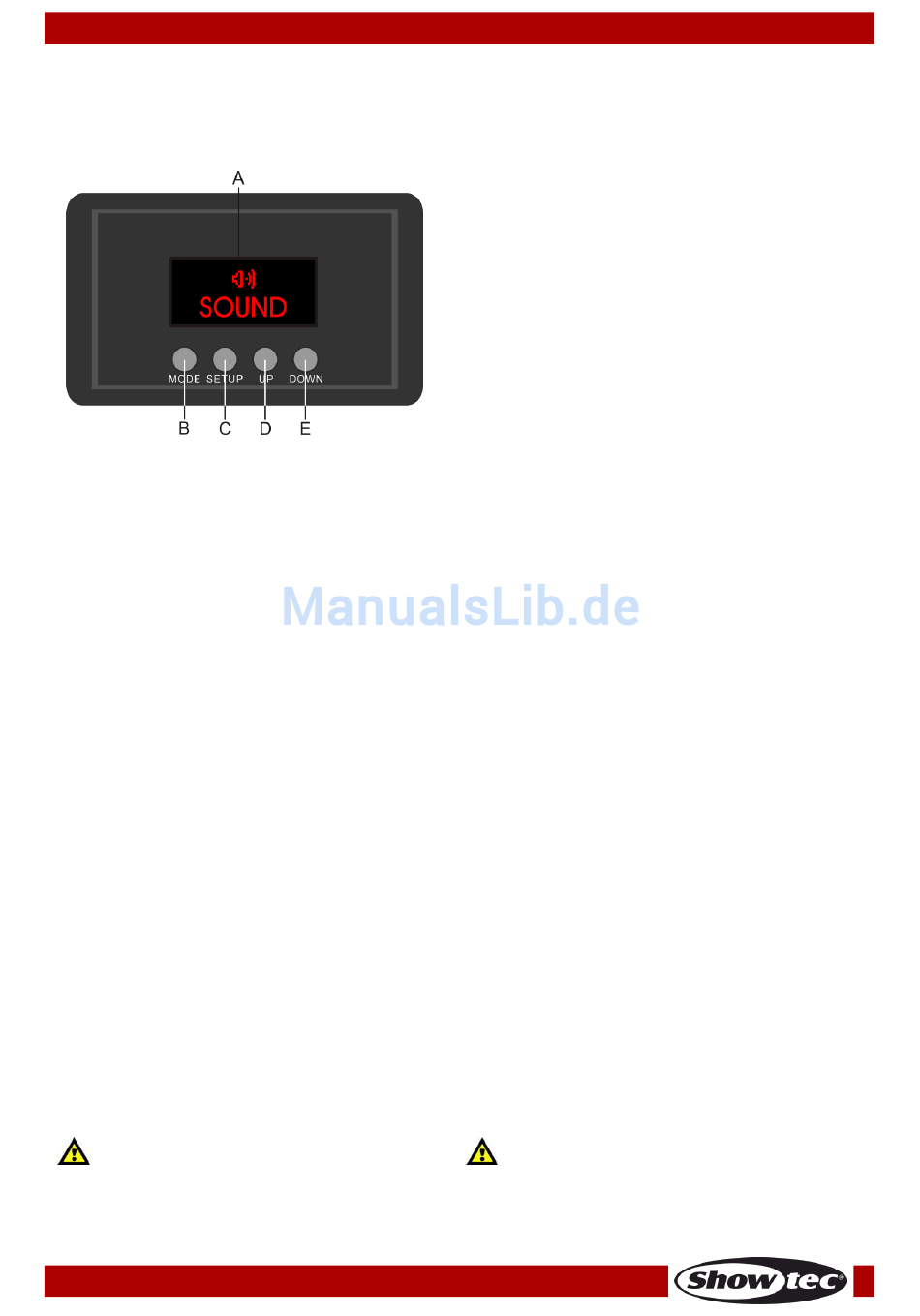

Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Vorderseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der Octostrip vom Controller angesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 208 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Octostrips verwenden.
Daher sollte die DMX-Adresse des ersten Octostrips 1 (001) sein. Die DMX-Adresse des zweiten Octostrips
sollte 1+208=209 (209) sein. Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes
einzelne Gerät korrekt angesteuert werden kann. Wenn zwei oder mehreren Octostrips ähnliche
Adressen zugewiesen werden, reagieren sie entsprechend ähnlich.
Hinweis: Es ist auch möglich, mehrere Geräte über Artnet zu verbinden. Siehe Seite 14 für weitere
Informationen.
Steuerung:
Nachdem Sie allen Octostrips eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt der Octostrip automatisch, ob er DMX-512-Daten empfängt.
Die „LED" des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
•
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des LED Octostrip MKII
angeschlossen.
•
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 60 Sekunden
Wenn 60 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie die MODE, SETUP, UP oder DOWN-Taste, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
Bestellnummer: 42230
A) LCD-Display
B)
MODE-Taste
C) SETUP-Taste
D) UP-Taste
E)
DOWN-Taste
17
Abb. 08
