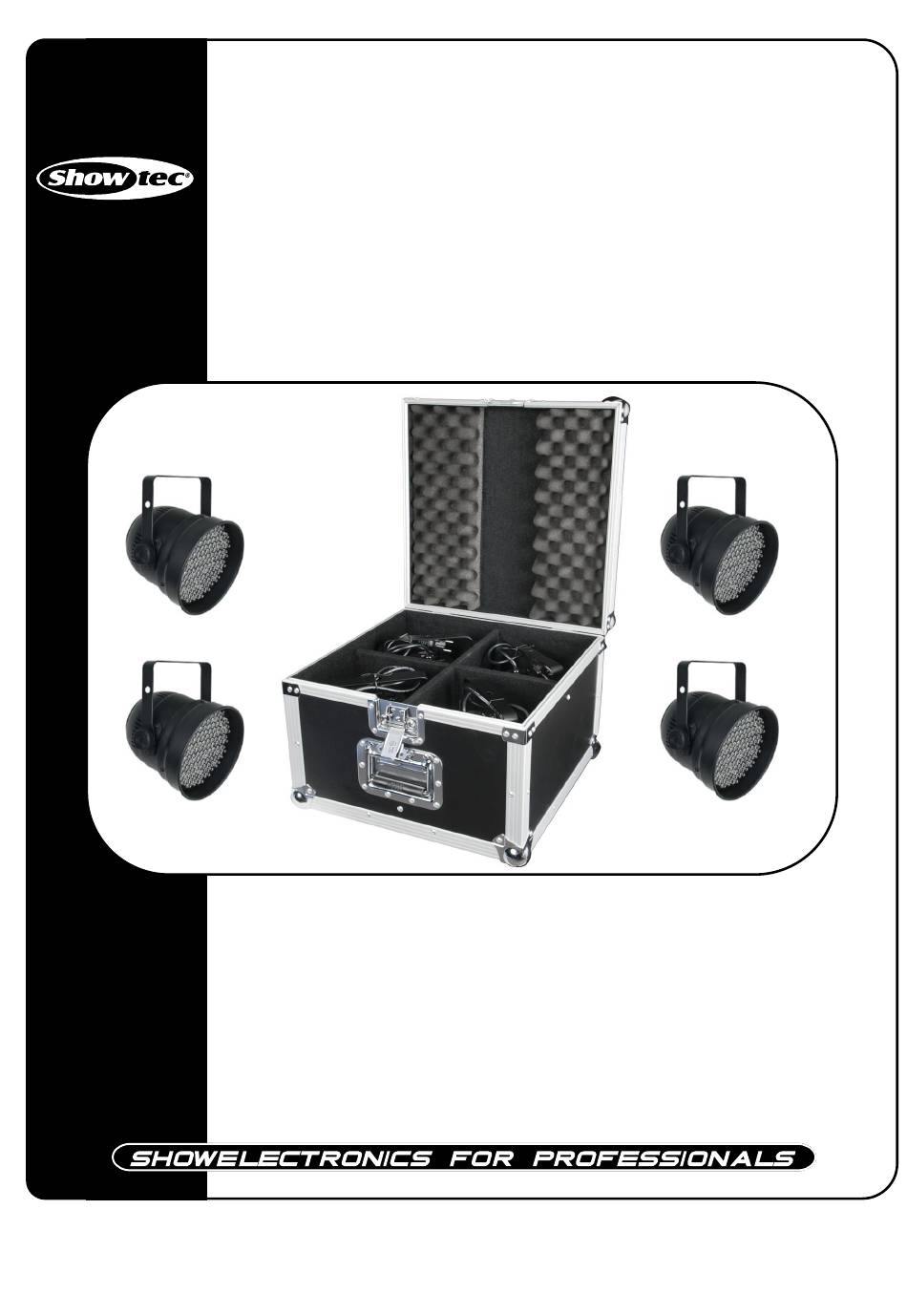

- Seite 1 LED Par 56 Eco Set ORDERCODE 30271...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Led Par 56 von Showtec sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
- Seite 3 Showtec Showtec LED Par 56 Eco Set™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Rückseite ..................................6 Setup und Betrieb ................................6 Verbinden der Geräte ..............................
- Seite 4 Warnung BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und Überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf.
- Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
- Seite 6 Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. Stellen Sie immer sicher, dass der Bereich unter dem LED Par 56 Eco Set gesperrt wird und dass das Betreten dieses Bereichs verboten ist, wenn das Gerät montiert, demontiert oder gewartet wird. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und...
- Seite 7 Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN...

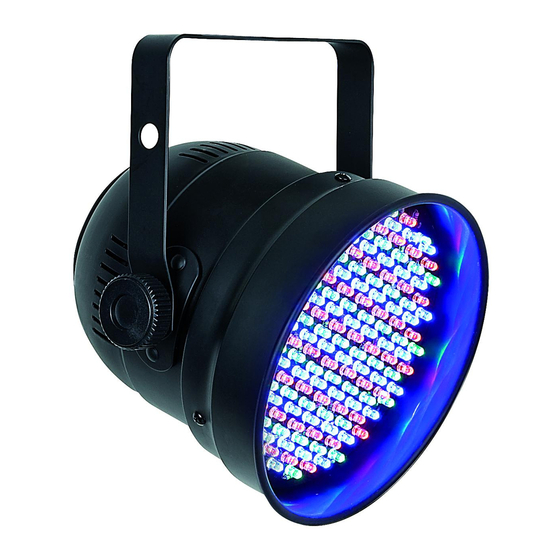

- Seite 8 Beschreibung des Geräts Leistungsmerkmale Der LED Par 56 von Showtec ist ein LED-Parabolscheinwerfer mit hoher Leistung und hervorragenden Effekten • Des Set besteht aus: 1 x D7594, Flightcase für4 LED Par 56 4 x 42417, LED Par 56 Short ECO, schwarz •...
- Seite 9 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein.
- Seite 10 Steuerungsmodi 1. AUTO Mischfarbenmodus Wenn die DIP-Schalter #9 und #10 aktiviert sind, befindet sich der LED-Parabolscheinwerfer im AUTO- Mischfarbenmodus. - Mit den DIP-Schaltern #1 - #7 wird die Farbwechselgeschwindigkeit gesteuert. 2. Musikgetakteter Modus Wenn der DIP-Schalter #10 aktiviert ist, ändert der Parabolscheinwerfer seine Lichtfarbe automatisch zum Rhythmus der Musik.
- Seite 11 Positionierung der entsprechenden DMX-DIP-Schalter eingestellt. Die DMX-Adresse wird durch die Summer der Werte der DIP-Schalter festgelegt. Die Standard-DMX-Adresse für einen LED Par 56 von Showtec, der mit 6 Kanälen ausgestattet ist, wird wie folgt festgelegt: Beispiel LED Par 56 Adresswert DMX DIP-Schalter "ON"...
- Seite 12 3. Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 4. Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der LED Par 56 Eco von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden.
- Seite 13 Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Geräte sind völlig eingeschaltet ist und dass die Kabel tot. angeschlossen sind. Die Geräte Der Controller ist nicht • Schließen Sie den Controller an. starten korrekt angeschlossen.
- Seite 14 Technische Daten Modell: Showtec LED Par 56 Eco Set Leistungsaufnahme: 240V-50Hz (CE) Nie wieder Lampen austauschen! Kostengünstiges Kombi-Set Optimaler Schutz für Ihre LED-Scheinwerfer Geringer Energieverbrauch, lange Lebensdauer Leistungsaufnahme: 15W 151 LEDs (51 rote, 49 grüne, 51 blaue) 6 DMX-Kanäle Stand-Alone, Master/Slave, Musiktaktung und DMX...
