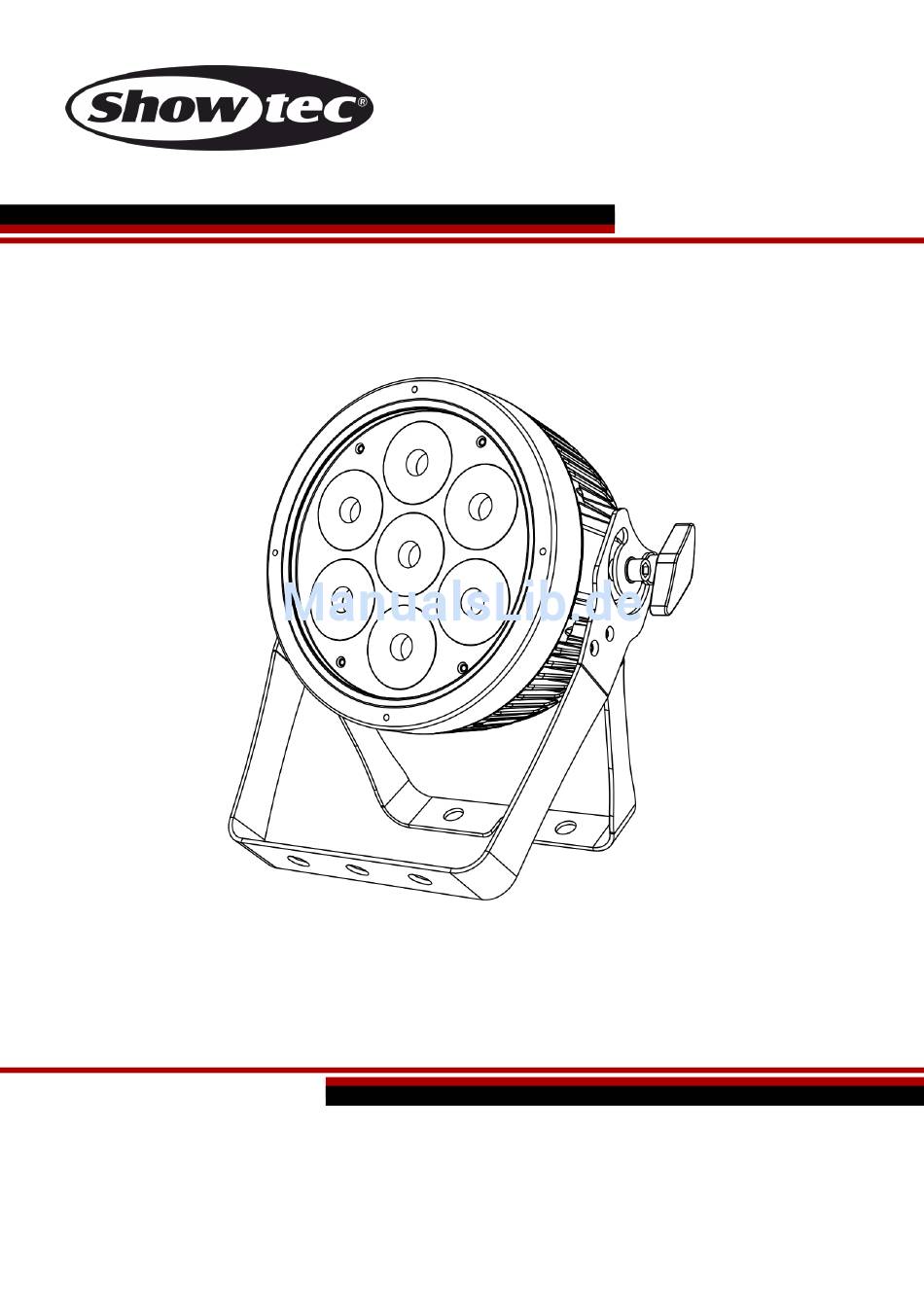

- Seite 1 HANDBUCH DEUTSCH Compact Par 7/15 Q4 Bestellnummer: 42599 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Compact Par 7/15 Q4 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Compact Par 7/15 Q4 ● ProPower Netzkabel (1,4 m) ● Zubehörhalterung mit Schrauben ●... - Seite 4 Compact Par 7/15 Q4 Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Netzanschlüsse
Compact Par 7/15 Q4 zu befestigen. ● Der Compact Par darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. ● Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. ●... -
Seite 7: Rückgabe
Compact Par 7/15 Q4 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts

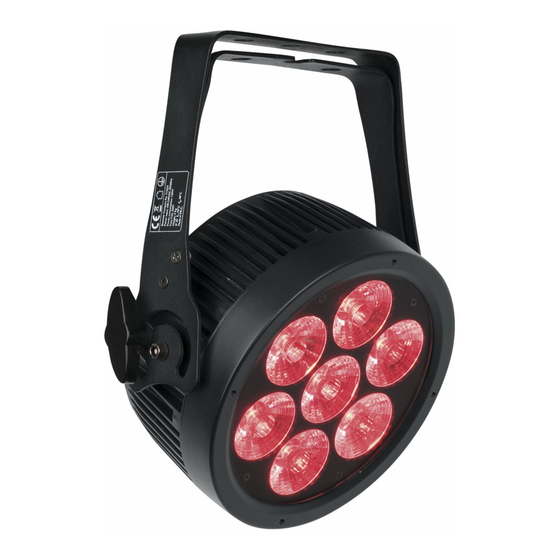

Compact Par 7/15 Q4 Beschreibung des Geräts Funktionen Der Compact Par Par 7/15 Q4 von Showtec ist eine kompakte Parcan mit hoher Leistung und hervorragenden Effekten. ● Doppelhalterung ● Eingangsspannung: 100-240 V AC, 50/60 Hz ● Antriebsstrom: 350 mA/Farbe ●... -
Seite 9: Rückseite
Compact Par 7/15 Q4 Rückseite Abb. 02 04) OLED-Display + Menü-Tasten 05) 3-poliger DMX-Eingang 06) 3-poliger DMX-Ausgang 07) 5-poliger DMX-Eingang 08) 5-poliger DMX-Ausgang 09) Blauer ProPower Netzeingang 100-240 V 10) Weißer ProPower Netzausgang 100-240 V 11) F2AL/250V 12) Sicherheitsring Installation Entfernen Sie alle Verpackungsmaterialien. -
Seite 10: Steuerungsmodi
Compact Par 7/15 Q4 Steuerungsmodi Es gibt 5 Modi: • Autoprogramm • Statische Farbe (manuell) • Musiktaktung • Master/Slave • DMX-512 (4CH, 6CH, 10CH) Ein Compact Par (Autoprogramm und statische Farben) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Compact Pars (Dmx-Steuerung)
Compact Par 7/15 Q4 Mehrere Compact Pars (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Compact Pars und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 12: Verbinden Der Geräte
Compact Par 7/15 Q4 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Compact Par 7/15 Q4 Bedienfeld A) OLED-Display MENU-Taste C) Up-Taste D) Down-Taste Enter-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Rückseite des Geräts können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 14: Menü-Übersicht
Compact Par 7/15 Q4 Menü-Übersicht Beim Hochfahren erscheint die folgende Anzeige! Erster Bildschirm Zweiter Bildschirm (letzter Betriebsmodus) Bestellnummer: 42599... -
Seite 15: Hauptmenü-Optionen
Compact Par 7/15 Q4 Hauptmenü-Optionen Autoprogramm Statische Farben Musiktaktung Dimmermodus Hintergrundbeleuchtung Info DMX-Adresse DMX-Konfiguration Master/Slave Kalibrierung Reset-Modus 1. Autoprogramm In diesem Menü können Sie ein voreingestelltes Autoprogramm auswählen. 01) Drücken Sie die Menu-Taste, bis das Display anzeigt. 02) Drücken Sie Enter, um das Menü zu öffnen. 03) Wählen Sie mit Up und Down eins der 5 voreingestellten Programme aus: 04) Wählen Sie das gewünschte voreingestellte Programm aus 05) Drücken Sie erneut Enter, um die Geschwindigkeit des gewünschten Autoprogramms einzustellen. -
Seite 16: Musiktaktung
Compact Par 7/15 Q4 04) Wenn Sie auswählen, drücken Sie Enter, um das zugehörige Untermenü zu öffnen. 05) Wählen Sie mit Up und Down eine der 15 voreingestellten Farben aus: 06) Wenn Sie auswählen, drücken Sie Enter, um das zugehörige Untermenü zu öffnen. 07) Wählen Sie mit Up und Down Rot, Grün, Blau oder Weiß... -
Seite 17: Info
Compact Par 7/15 Q4 05) Wenn Sie auswählen, wird das Display deaktiviert, wenn 35 Sekunden lang keine Taste gedrückt wird. 6. Info In diesem Menü können Sie die Funktionen des Geräts testen und Informationen über das Gerät ansehen. 01) Drücken Sie die Menu-Taste, bis das Display anzeigt. -
Seite 18: Reset-Modus
Compact Par 7/15 Q4 03) Stellen Sie mit Up und Down die gewünschten Farben ein: 04) Drücken Sie Enter, wenn Sie die gewünschte Farbe ausgewählt haben, um das Untermenü aufzurufen. 05) Stellen Sie die Intensität mit Up und Down ein. 06) Der Einstellbereich umfasst die Werte 000-255 (von minimaler Intensität bis maximale Intensität). -
Seite 19: Kanäle
Compact Par 7/15 Q4 Kanal 4 – Weißintensität (CH5 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise Weißeinstellung von 0 – 100% Kanal 5 – Masterdimmer 0-255 Schrittweise Einstellung v on dunkel bis maximale Helligkeit, 0-100% Kanal 6 – Stroboskop (CH1, CH2, CH3 oder CH4 und CH5 müssen zwischen 1-255 eingestellt sein 0-10 Geschlossen 11-255... -
Seite 20: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Compact Par 7/15 Q4 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 21: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 19 für nähere Informationen zum Auswechseln der Sicherung. - Seite 22 Compact Par 7/15 Q4 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte Der Controller ist nicht •...
-
Seite 23: Technische Daten
Compact Par 7/15 Q4 Technische Daten Modell: Showtec Compact Par 7 Q4 Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 95 W (bei voller Ausgabeleistung) Antriebsstrom: 350 mA/Farbe Aktualisierungsrate 1,2 kHz DMX-Verbindung: 30 Stück Geräte an Stromleitung @ 110V: 10 Stk. -
Seite 24: Abmessungen
Compact Par 7/15 Q4 Abmessungen Bestellnummer: 42599... - Seite 25 ©2017 Showtec...
