Kanjo Spot 60
Der Kanjo Spot 60 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus
ohne Controller betrieben werden.
Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Vorderseite des Fußes können Sie dem Gerät eine DMX-Adresse zuweisen.
Das ist der erste Kanal, über den der Kanjo vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 10 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Kanjos verwenden.
Daher sollte die DMX-Adresse des ersten Kanjo 1 (001) sein. Die DMX-Adresse des zweiten Kanjo
sollte 1+10=11 (011), die DMX-Adresse des dritten Kanjo sollte 11+10=21 (021) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt
angesteuert werden kann.
Wenn zwei oder mehreren Kanjos ähnliche Adressen zugewiesen werden, reagieren sie entsprechend
ähnlich.
Steuerung:
Nachdem Sie allen Kanjos eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt der Kanjo automatisch, ob er DMX-512-Daten empfängt.
Die „LED" des Bedienfelds blinkt nur, wenn am DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
•
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Kanjo Spot 60
angeschlossen.
•
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 50 Sekunden
Wenn 50 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie die MENU-, UP-, DOWN- oder ENTER-Taste, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
Bestellnummer: 45011

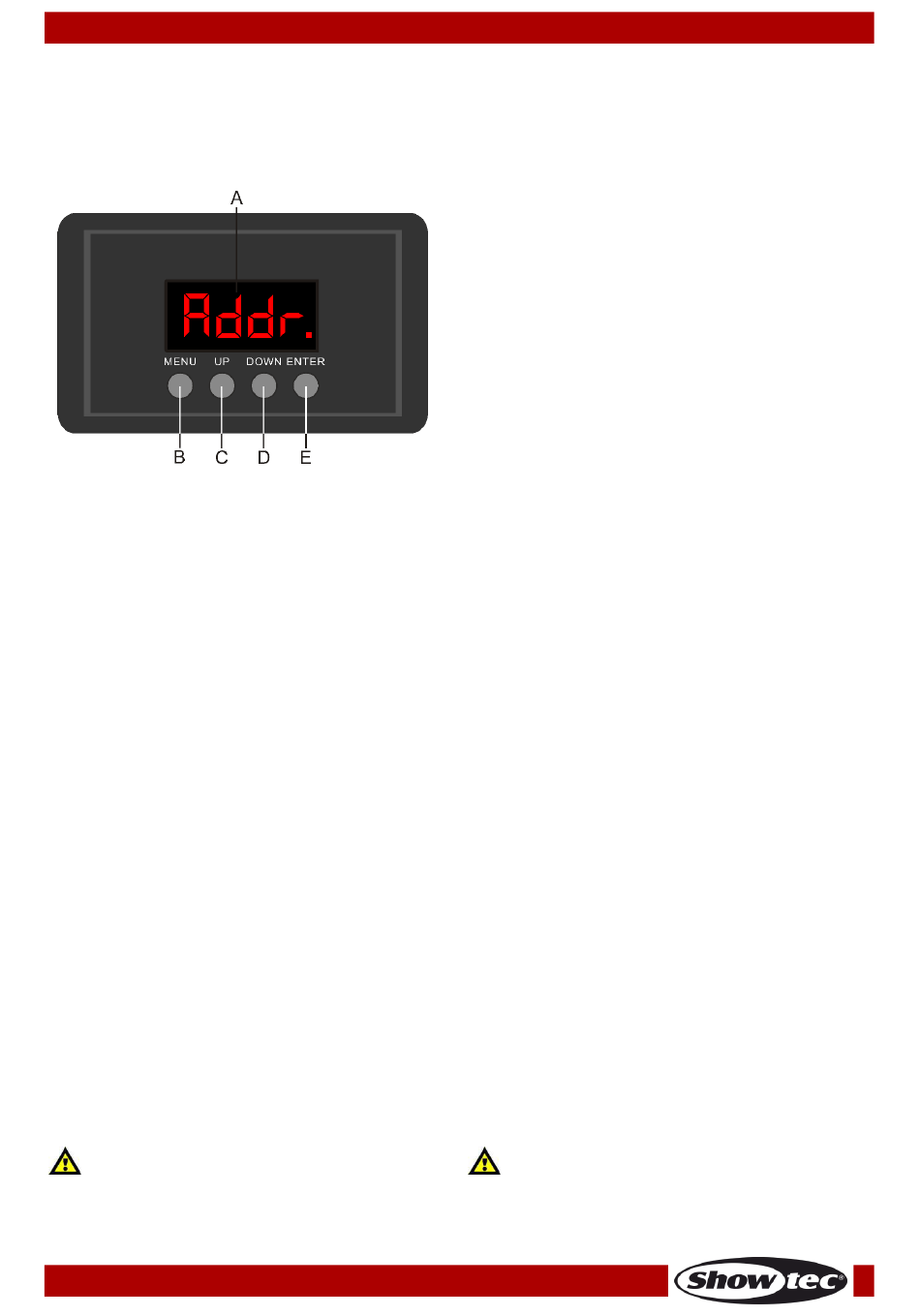

A) LED-Display
B)
MENU-Taste
C) UP-Taste
D) DOWN-Taste
E)
ENTER-Taste
14
Abb. 05
