6

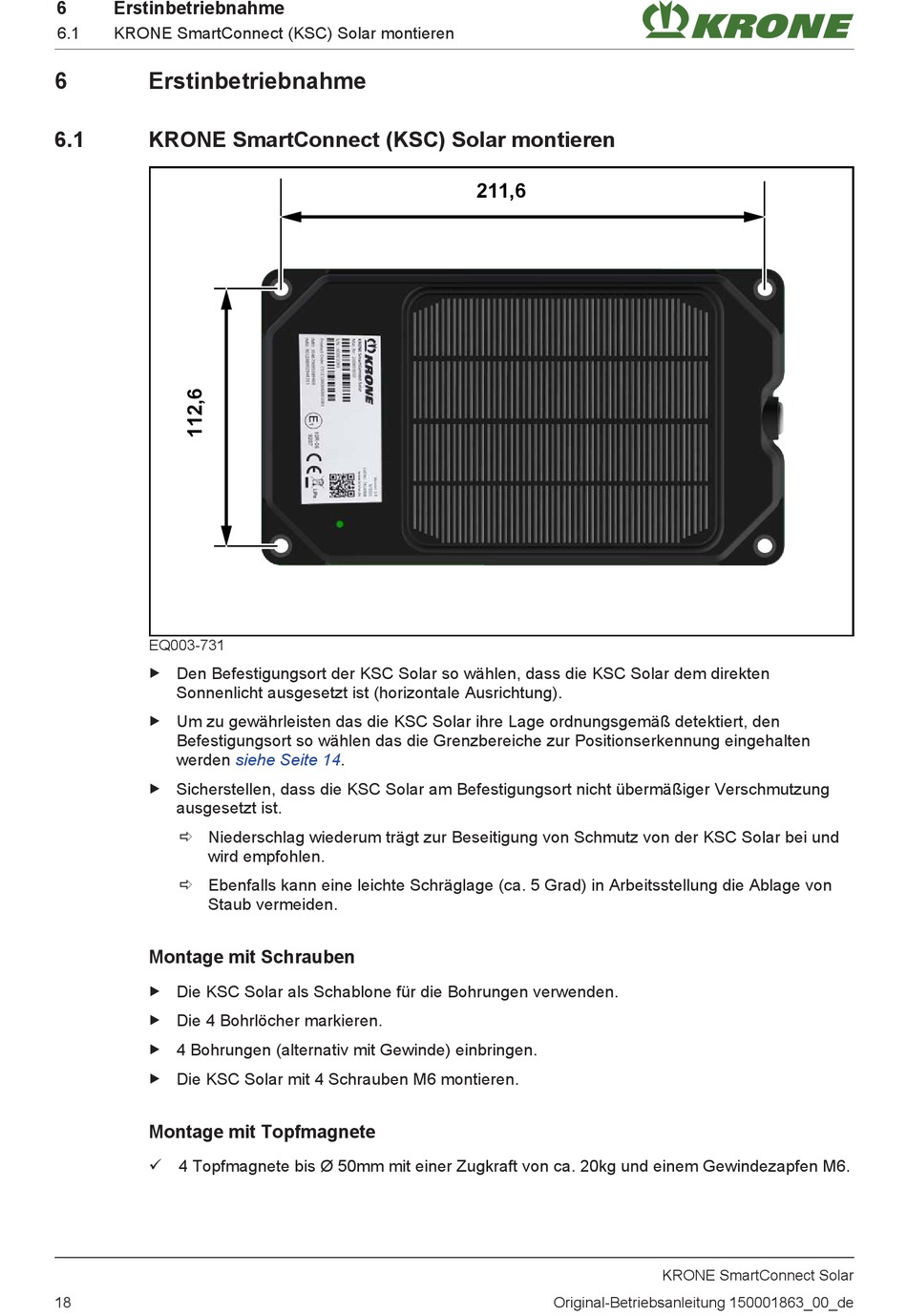

Erstinbetriebnahme
6.1
KRONE SmartConnect (KSC) Solar montieren
6
Erstinbetriebnahme
6.1
KRONE SmartConnect (KSC) Solar montieren
EQ003-731
„ Den Befestigungsort der KSC Solar so wählen, dass die KSC Solar dem direkten
Sonnenlicht ausgesetzt ist (horizontale Ausrichtung).
„ Um zu gewährleisten das die KSC Solar ihre Lage ordnungsgemäß detektiert, den
Befestigungsort so wählen das die Grenzbereiche zur Positionserkennung eingehalten
werden
„ Sicherstellen, dass die KSC Solar am Befestigungsort nicht übermäßiger Verschmutzung
ausgesetzt ist.
ð Niederschlag wiederum trägt zur Beseitigung von Schmutz von der KSC Solar bei und
wird empfohlen.
ð Ebenfalls kann eine leichte Schräglage (ca. 5 Grad) in Arbeitsstellung die Ablage von
Staub vermeiden.
Montage mit Schrauben
„ Die KSC Solar als Schablone für die Bohrungen verwenden.
„ Die 4 Bohrlöcher markieren.
„ 4 Bohrungen (alternativ mit Gewinde) einbringen.
„ Die KSC Solar mit 4 Schrauben M6 montieren.
Montage mit Topfmagnete
ü 4 Topfmagnete bis Ø 50mm mit einer Zugkraft von ca. 20kg und einem Gewindezapfen M6.
18
siehe
Seite 14.
211,6
Original-Betriebsanleitung 150001863_00_de
KRONE SmartConnect Solar
