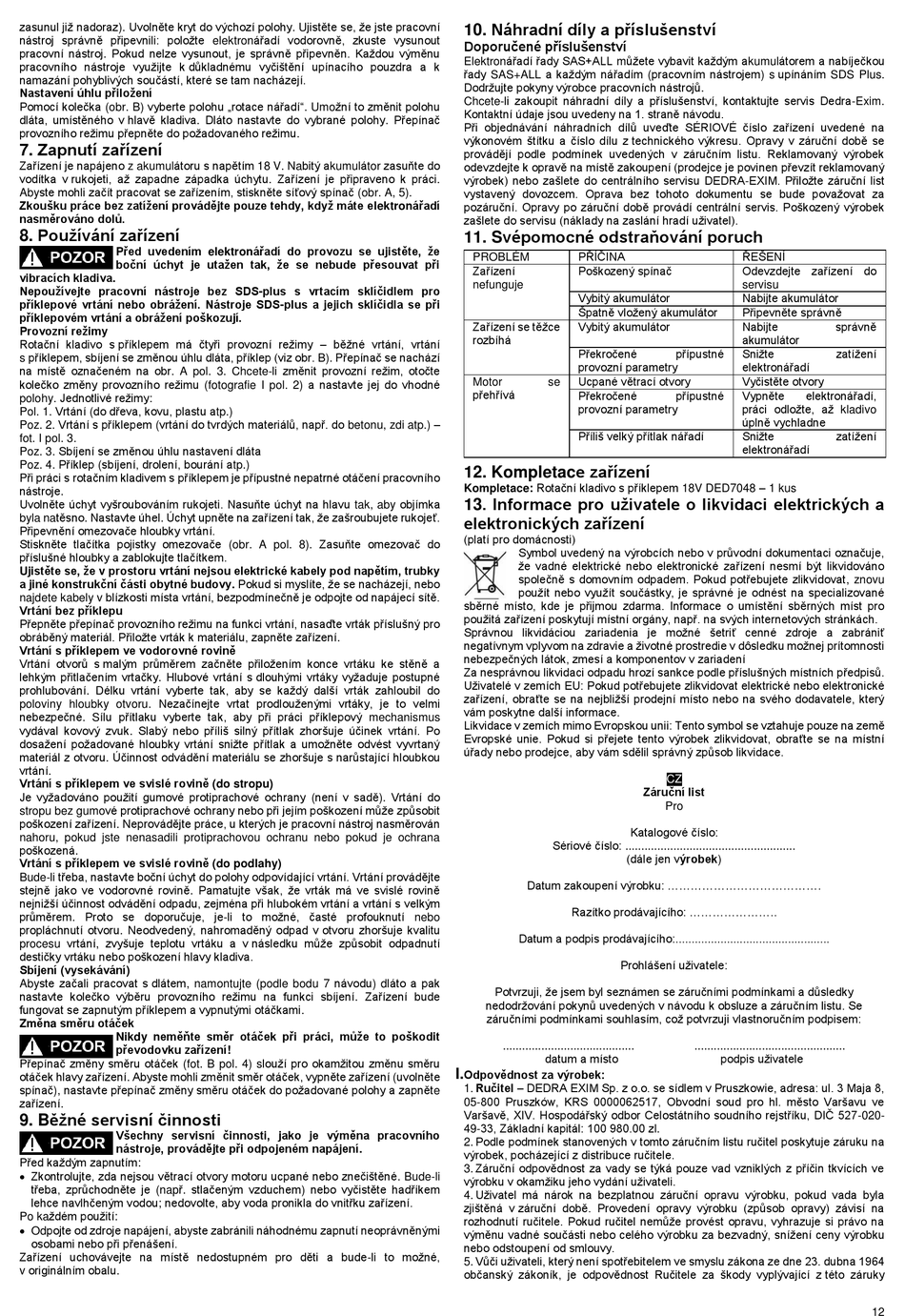

zasunul již nadoraz). Uvolněte kryt do výchozí polohy. Ujistěte se, že jste pracovní
nástroj správně připevnili: položte elektronářadí vodorovně, zkuste vysunout
pracovní nástroj. Pokud nelze vysunout, je správně připevněn. Každou výměnu
pracovního nástroje využijte k důkladnému vyčištění upínacího pouzdra a k
namazání pohyblivých součástí, které se tam nacházejí.
Nastavení úhlu přiložení
Pomocí kolečka (obr. B) vyberte polohu „rotace nářadí". Umožní to změnit polohu
dláta, umístěného v hlavě kladiva. Dláto nastavte do vybrané polohy. Přepínač
provozního režimu přepněte do požadovaného režimu.
7. Zapnutí zařízení
Zařízení je napájeno z akumulátoru s napětím 18 V. Nabitý akumulátor zasuňte do
vodítka v rukojeti, až zapadne západka úchytu. Zařízení je připraveno k práci.
Abyste mohli začít pracovat se zařízením, stiskněte síťový spínač (obr. A, 5).
Zkoušku práce bez zatížení provádějte pouze tehdy, když máte elektronářadí
nasměrováno dolů.
8. Používání zařízení
Před uvedením elektronářadí do provozu se ujistěte, že
boční úchyt je utažen tak, že se nebude přesouvat při
vibracích kladiva.
Nepoužívejte pracovní nástroje bez SDS-plus s vrtacím sklíčidlem pro
příklepové vrtání nebo obrážení. Nástroje SDS-plus a jejich sklíčidla se při
příklepovém vrtání a obrážení poškozují.
Provozní režimy
Rotační kladivo s příklepem má čtyři provozní režimy – běžné vrtání, vrtání
s příklepem, sbíjení se změnou úhlu dláta, příklep (viz obr. B). Přepínač se nachází
na místě označeném na obr. A pol. 3. Chcete-li změnit provozní režim, otočte
kolečko změny provozního režimu (fotografie I pol. 2) a nastavte jej do vhodné
polohy. Jednotlivé režimy:
Pol. 1. Vrtání (do dřeva, kovu, plastu atp.)
Poz. 2. Vrtání s příklepem (vrtání do tvrdých materiálů, např. do betonu, zdi atp.) –
fot. I pol. 3.
Poz. 3. Sbíjení se změnou úhlu nastavení dláta
Poz. 4. Příklep (sbíjení, drolení, bourání atp.)
Při práci s rotačním kladivem s příklepem je přípustné nepatrné otáčení pracovního
nástroje.
Uvolněte úchyt vyšroubováním rukojeti. Nasuňte úchyt na hlavu tak, aby objímka
byla natěsno. Nastavte úhel. Úchyt upněte na zařízení tak, že zašroubujete rukojeť.
Připevnění omezovače hloubky vrtání.
Stiskněte tlačítka pojistky omezovače (obr. A pol. 8). Zasuňte omezovač do
příslušné hloubky a zablokujte tlačítkem.
Ujistěte se, že v prostoru vrtání nejsou elektrické kabely pod napětím, trubky
a jiné konstrukční části obytné budovy. Pokud si myslíte, že se nacházejí, nebo
najdete kabely v blízkosti místa vrtání, bezpodmínečně je odpojte od napájecí sítě.
Vrtání bez příklepu
Přepněte přepínač provozního režimu na funkci vrtání, nasaďte vrták příslušný pro
obráběný materiál. Přiložte vrták k materiálu, zapněte zařízení.
Vrtání s příklepem ve vodorovné rovině
Vrtání otvorů s malým průměrem začněte přiložením konce vrtáku ke stěně a
lehkým přitlačením vrtačky. Hlubové vrtání s dlouhými vrtáky vyžaduje postupné
prohlubování. Délku vrtání vyberte tak, aby se každý další vrták zahloubil do
poloviny hloubky otvoru. Nezačínejte vrtat prodlouženými vrtáky, je to velmi
nebezpečné. Sílu přítlaku vyberte tak, aby při práci příklepový mechanismus
vydával kovový zvuk. Slabý nebo příliš silný přítlak zhoršuje účinek vrtání. Po
dosažení požadované hloubky vrtání snižte přítlak a umožněte odvést vyvrtaný
materiál z otvoru. Účinnost odvádění materiálu se zhoršuje s narůstající hloubkou
vrtání.
Vrtání s příklepem ve svislé rovině (do stropu)
Je vyžadováno použití gumové protiprachové ochrany (není v sadě). Vrtání do
stropu bez gumové protiprachové ochrany nebo při jejím poškození může způsobit
poškození zařízení. Neprovádějte práce, u kterých je pracovní nástroj nasměrován
nahoru, pokud jste nenasadili protiprachovou ochranu nebo pokud je ochrana
poškozená.
Vrtání s příklepem ve svislé rovině (do podlahy)
Bude-li třeba, nastavte boční úchyt do polohy odpovídající vrtání. Vrtání provádějte
stejně jako ve vodorovné rovině. Pamatujte však, že vrták má ve svislé rovině
nejnižší účinnost odvádění odpadu, zejména při hlubokém vrtání a vrtání s velkým
průměrem. Proto se doporučuje, je-li to možné, časté profouknutí nebo
propláchnutí otvoru. Neodvedený, nahromaděný odpad v otvoru zhoršuje kvalitu
procesu vrtání, zvyšuje teplotu vrtáku a v následku může způsobit odpadnutí
destičky vrtáku nebo poškození hlavy kladiva.
Sbíjení (vysekávání)
Abyste začali pracovat s dlátem, namontujte (podle bodu 7 návodu) dláto a pak
nastavte kolečko výběru provozního režimu na funkci sbíjení. Zařízení bude
fungovat se zapnutým příklepem a vypnutými otáčkami.
Změna směru otáček
Nikdy neměňte směr otáček při práci, může to poškodit
převodovku zařízení!
Přepínač změny směru otáček (fot. B pol. 4) slouží pro okamžitou změnu směru
otáček hlavy zařízení. Abyste mohli změnit směr otáček, vypněte zařízení (uvolněte
spínač), nastavte přepínač změny směru otáček do požadované polohy a zapněte
zařízení.
9. Běžné servisní činnosti
Všechny servisní činnosti, jako je výměna pracovního
nástroje, provádějte při odpojeném napájení.
Před každým zapnutím:
 Zkontrolujte, zda nejsou větrací otvory motoru ucpané nebo znečištěné. Bude-li
třeba, zprůchodněte je (např. stlačeným vzduchem) nebo vyčistěte hadříkem
lehce navlhčeným vodou; nedovolte, aby voda pronikla do vnitřku zařízení.
Po každém použití:
 Odpojte od zdroje napájení, abyste zabránili náhodnému zapnutí neoprávněnými
osobami nebo při přenášení.
Zařízení uchovávejte na místě nedostupném pro děti a bude-li to možné,
v originálním obalu.
10. Náhradní díly a příslušenství
Doporučené příslušenství
Elektronářadí řady SAS+ALL můžete vybavit každým akumulátorem a nabíječkou
řady SAS+ALL a každým nářadím (pracovním nástrojem) s upínáním SDS Plus.
Dodržujte pokyny výrobce pracovních nástrojů.
Chcete-li zakoupit náhradní díly a příslušenství, kontaktujte servis Dedra-Exim.
Kontaktní údaje jsou uvedeny na 1. straně návodu.
Při objednávání náhradních dílů uveďte SÉRIOVÉ číslo zařízení uvedené na
výkonovém štítku a číslo dílu z technického výkresu. Opravy v záruční době se
provádějí podle podmínek uvedených v záručním listu. Reklamovaný výrobek
odevzdejte k opravě na místě zakoupení (prodejce je povinen převzít reklamovaný
výrobek) nebo zašlete do centrálního servisu DEDRA-EXIM. Přiložte záruční list
vystavený dovozcem. Oprava bez tohoto dokumentu se bude považovat za
pozáruční. Opravy po záruční době provádí centrální servis. Poškozený výrobek
zašlete do servisu (náklady na zaslání hradí uživatel).
11. Svépomocné odstraňování poruch
PŘÍČINA
PROBLÉM
Zařízení Poškozený spínač
nefunguje
Vybitý akumulátor
Špatně vložený akumulátor
Zařízení se těžce Vybitý akumulátor
rozbíhá
Překročené
provozní parametry
Ucpané větrací otvory
Motor se
přehřívá
Překročené
provozní parametry
Příliš velký přítlak nářadí
12. Kompletace zařízení
Kompletace: Rotační kladivo s příklepem 18V DED7048 – 1 kus
13. Informace pro uživatele o likvidaci elektrických a
elektronických zařízení
(platí pro domácnosti)
Symbol uvedený na výrobcích nebo v průvodní dokumentaci označuje,
že vadné elektrické nebo elektronické zařízení nesmí být likvidováno
společně s domovním odpadem. Pokud potřebujete zlikvidovat, znovu
použít nebo využít součástky, je správné je odnést na specializované
sběrné místo, kde je přijmou zdarma. Informace o umístění sběrných míst pro
použitá zařízení poskytují místní orgány, např. na svých internetových stránkách.
Správnou likvidáciou zariadenia je možné šetriť cenné zdroje a zabrániť
negatívnym vplyvom na zdravie a životné prostredie v dôsledku možnej prítomnosti
nebezpečných látok, zmesí a komponentov v zariadení
Za nesprávnou likvidaci odpadu hrozí sankce podle příslušných místních předpisů.
Uživatelé v zemích EU: Pokud potřebujete zlikvidovat elektrické nebo elektronické
zařízení, obraťte se na nejbližší prodejní místo nebo na svého dodavatele, který
vám poskytne další informace.
Likvidace v zemích mimo Evropskou unii: Tento symbol se vztahuje pouze na země
Evropské unie. Pokud si přejete tento výrobek zlikvidovat, obraťte se na místní
úřady nebo prodejce, aby vám sdělil správný způsob likvidace.
Sériové číslo: .....................................................
(dále jen výrobek)
Datum zakoupení výrobku: ........................................
Razítko prodávajícího: .......................
Datum a podpis prodávajícího:................................................
Prohlášení uživatele:
Potvrzuji, že jsem byl seznámen se záručními podmínkami a důsledky
nedodržování pokynů uvedených v návodu k obsluze a záručním listu. Se
záručními podmínkami souhlasím, což potvrzuji vlastnoručním podpisem:
.........................................
datum a místo
I. Odpovědnost za výrobek:
1. Ručitel – DEDRA EXIM Sp. z o.o. se sídlem v Pruszkowie, adresa: ul. 3 Maja 8,
05-800 Pruszków, KRS 0000062517, Obvodní soud pro hl. město Varšavu ve
Varšavě, XIV. Hospodářský odbor Celostátního soudního rejstříku, DIČ 527-020-
49-33, Základní kapitál: 100 980.00 zl.
2. Podle podmínek stanovených v tomto záručním listu ručitel poskytuje záruku na
výrobek, pocházející z distribuce ručitele.
3. Záruční odpovědnost za vady se týká pouze vad vzniklých z příčin tkvících ve
výrobku v okamžiku jeho vydání uživateli.
4. Uživatel má nárok na bezplatnou záruční opravu výrobku, pokud vada byla
zjištěná v záruční době. Provedení opravy výrobku (způsob opravy) závisí na
rozhodnutí ručitele. Pokud ručitel nemůže provést opravu, vyhrazuje si právo na
výměnu vadné součásti nebo celého výrobku za bezvadný, snížení ceny výrobku
nebo odstoupení od smlouvy.
5. Vůči uživateli, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964
občanský zákoník, je odpovědnost Ručitele za škody vyplývající z této záruky
ŘEŠENÍ
Odevzdejte zařízení do
servisu
Nabijte akumulátor
Připevněte správně
Nabijte
akumulátor
přípustné Snižte
elektronářadí
Vyčistěte otvory
přípustné Vypněte
práci odložte, až kladivo
úplně vychladne
Snižte
elektronářadí
CZ
Záruční list
Pro
Katalogové číslo:
...............................................
podpis uživatele
správně
zatížení
elektronářadí,
zatížení
