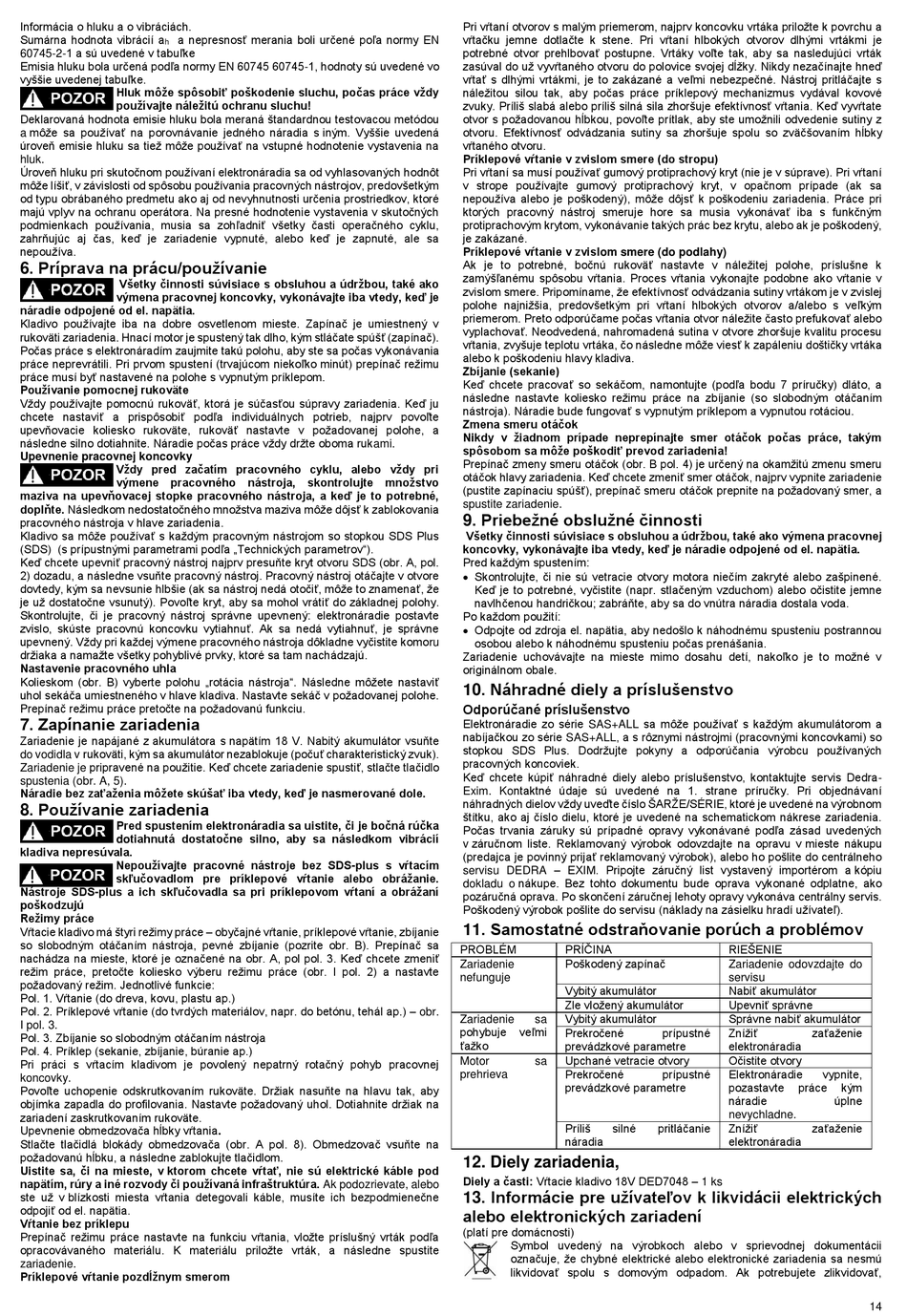

Informácia o hluku a o vibráciách.
Sumárna hodnota vibrácií a a nepresnosť merania boli určené poľa normy EN
h
60745-2-1 a sú uvedené v tabuľke
Emisia hluku bola určená podľa normy EN 60745 60745-1, hodnoty sú uvedené vo
vyššie uvedenej tabuľke.
Hluk môže spôsobiť poškodenie sluchu, počas práce vždy
používajte náležitú ochranu sluchu!
Deklarovaná hodnota emisie hluku bola meraná štandardnou testovacou metódou
a môže sa používať na porovnávanie jedného náradia s iným. Vyššie uvedená
úroveň emisie hluku sa tiež môže používať na vstupné hodnotenie vystavenia na
hluk.
Úroveň hluku pri skutočnom používaní elektronáradia sa od vyhlasovaných hodnôt
môže líšiť, v závislosti od spôsobu používania pracovných nástrojov, predovšetkým
od typu obrábaného predmetu ako aj od nevyhnutnosti určenia prostriedkov, ktoré
majú vplyv na ochranu operátora. Na presné hodnotenie vystavenia v skutočných
podmienkach používania, musia sa zohľadniť všetky časti operačného cyklu,
zahrňujúc aj čas, keď je zariadenie vypnuté, alebo keď je zapnuté, ale sa
nepoužíva.
6. Príprava na prácu/používanie
Všetky činnosti súvisiace s obsluhou a údržbou, také ako
výmena pracovnej koncovky, vykonávajte iba vtedy, keď je
náradie odpojené od el. napätia.
Kladivo používajte iba na dobre osvetlenom mieste. Zapínač je umiestnený v
rukoväti zariadenia. Hnací motor je spustený tak dlho, kým stláčate spúšť (zapínač).
Počas práce s elektronáradím zaujmite takú polohu, aby ste sa počas vykonávania
práce neprevrátili. Pri prvom spustení (trvajúcom niekoľko minút) prepínač režimu
práce musí byť nastavené na polohe s vypnutým príklepom.
Používanie pomocnej rukoväte
Vždy používajte pomocnú rukoväť, ktorá je súčasťou súpravy zariadenia. Keď ju
chcete nastaviť a prispôsobiť podľa individuálnych potrieb, najprv povoľte
upevňovacie koliesko rukoväte, rukoväť nastavte v požadovanej polohe, a
následne silno dotiahnite. Náradie počas práce vždy držte oboma rukami.
Upevnenie pracovnej koncovky
Vždy pred začatím pracovného cyklu, alebo vždy pri
výmene pracovného nástroja, skontrolujte množstvo
maziva na upevňovacej stopke pracovného nástroja, a keď je to potrebné,
doplňte. Následkom nedostatočného množstva maziva môže dôjsť k zablokovania
pracovného nástroja v hlave zariadenia.
Kladivo sa môže používať s každým pracovným nástrojom so stopkou SDS Plus
(SDS) (s prípustnými parametrami podľa „Technických parametrov").
Keď chcete upevniť pracovný nástroj najprv presuňte kryt otvoru SDS (obr. A, pol.
2) dozadu, a následne vsuňte pracovný nástroj. Pracovný nástroj otáčajte v otvore
dovtedy, kým sa nevsunie hlbšie (ak sa nástroj nedá otočiť, môže to znamenať, že
je už dostatočne vsunutý). Povoľte kryt, aby sa mohol vrátiť do základnej polohy.
Skontrolujte, či je pracovný nástroj správne upevnený: elektronáradie postavte
zvislo, skúste pracovnú koncovku vytiahnuť. Ak sa nedá vytiahnuť, je správne
upevnený. Vždy pri každej výmene pracovného nástroja dôkladne vyčistite komoru
držiaka a namažte všetky pohyblivé prvky, ktoré sa tam nachádzajú.
Nastavenie pracovného uhla
Kolieskom (obr. B) vyberte polohu „rotácia nástroja". Následne môžete nastaviť
uhol sekáča umiestneného v hlave kladiva. Nastavte sekáč v požadovanej polohe.
Prepínač režimu práce pretočte na požadovanú funkciu.
7. Zapínanie zariadenia
Zariadenie je napájané z akumulátora s napätím 18 V. Nabitý akumulátor vsuňte
do vodidla v rukoväti, kým sa akumulátor nezablokuje (počuť charakteristický zvuk).
Zariadenie je pripravené na použitie. Keď chcete zariadenie spustiť, stlačte tlačidlo
spustenia (obr. A, 5).
Náradie bez zaťaženia môžete skúšať iba vtedy, keď je nasmerované dole.
8. Používanie zariadenia
Pred spustením elektronáradia sa uistite, či je bočná rúčka
dotiahnutá dostatočne silno, aby sa následkom vibrácií
kladiva nepresúvala.
Nepoužívajte pracovné nástroje bez SDS-plus s vŕtacím
skľučovadlom pre príklepové vŕtanie alebo obrážanie.
Nástroje SDS-plus a ich skľučovadla sa pri príklepovom vŕtaní a obrážaní
poškodzujú
Režimy práce
Vŕtacie kladivo má štyri režimy práce – obyčajné vŕtanie, príklepové vŕtanie, zbíjanie
so slobodným otáčaním nástroja, pevné zbíjanie (pozrite obr. B). Prepínač sa
nachádza na mieste, ktoré je označené na obr. A, pol pol. 3. Keď chcete zmeniť
režim práce, pretočte koliesko výberu režimu práce (obr. I pol. 2) a nastavte
požadovaný režim. Jednotlivé funkcie:
Pol. 1. Vŕtanie (do dreva, kovu, plastu ap.)
Pol. 2. Príklepové vŕtanie (do tvrdých materiálov, napr. do betónu, tehál ap.) – obr.
I pol. 3.
Pol. 3. Zbíjanie so slobodným otáčaním nástroja
Pol. 4. Príklep (sekanie, zbíjanie, búranie ap.)
Pri práci s vŕtacím kladivom je povolený nepatrný rotačný pohyb pracovnej
koncovky.
Povoľte uchopenie odskrutkovaním rukoväte. Držiak nasuňte na hlavu tak, aby
objímka zapadla do profilovania. Nastavte požadovaný uhol. Dotiahnite držiak na
zariadení zaskrutkovaním rukoväte.
Upevnenie obmedzovača hĺbky vŕtania.
Stlačte tlačidlá blokády obmedzovača (obr. A pol. 8). Obmedzovač vsuňte na
požadovanú hĺbku, a následne zablokujte tlačidlom.
Uistite sa, či na mieste, v ktorom chcete vŕtať, nie sú elektrické káble pod
napätím, rúry a iné rozvody či používaná infraštruktúra. Ak podozrievate, alebo
ste už v blízkosti miesta vŕtania detegovali káble, musíte ich bezpodmienečne
odpojiť od el. napätia.
Vŕtanie bez príklepu
Prepínač režimu práce nastavte na funkciu vŕtania, vložte príslušný vrták podľa
opracovávaného materiálu. K materiálu priložte vrták, a následne spustite
zariadenie.
Príklepové vŕtanie pozdĺžnym smerom
Pri vŕtaní otvorov s malým priemerom, najprv koncovku vrtáka priložte k povrchu a
vŕtačku jemne dotlačte k stene. Pri vŕtaní hlbokých otvorov dlhými vrtákmi je
potrebné otvor prehlbovať postupne. Vrtáky voľte tak, aby sa nasledujúci vrták
zasúval do už vyvŕtaného otvoru do polovice svojej dĺžky. Nikdy nezačínajte hneď
vŕtať s dlhými vrtákmi, je to zakázané a veľmi nebezpečné. Nástroj pritláčajte s
náležitou silou tak, aby počas práce príklepový mechanizmus vydával kovové
zvuky. Príliš slabá alebo príliš silná sila zhoršuje efektívnosť vŕtania. Keď vyvŕtate
otvor s požadovanou hĺbkou, povoľte prítlak, aby ste umožnili odvedenie sutiny z
otvoru. Efektívnosť odvádzania sutiny sa zhoršuje spolu so zväčšovaním hĺbky
vŕtaného otvoru.
Príklepové vŕtanie v zvislom smere (do stropu)
Pri vŕtaní sa musí používať gumový protiprachový kryt (nie je v súprave). Pri vŕtaní
v strope používajte gumový protiprachový kryt, v opačnom prípade (ak sa
nepoužíva alebo je poškodený), môže dôjsť k poškodeniu zariadenia. Práce pri
ktorých pracovný nástroj smeruje hore sa musia vykonávať iba s funkčným
protiprachovým krytom, vykonávanie takých prác bez krytu, alebo ak je poškodený,
je zakázané.
Príklepové vŕtanie v zvislom smere (do podlahy)
Ak je to potrebné, bočnú rukoväť nastavte v náležitej polohe, príslušne k
zamýšľanému spôsobu vŕtania. Proces vŕtania vykonajte podobne ako vŕtanie v
zvislom smere. Pripomíname, že efektívnosť odvádzania sutiny vrtákom je v zvislej
polohe najnižšia, predovšetkým pri vŕtaní hlbokých otvorov a/alebo s veľkým
priemerom. Preto odporúčame počas vŕtania otvor náležite často prefukovať alebo
vyplachovať. Neodvedená, nahromadená sutina v otvore zhoršuje kvalitu procesu
vŕtania, zvyšuje teplotu vrtáka, čo následne môže viesť k zapáleniu doštičky vrtáka
alebo k poškodeniu hlavy kladiva.
Zbíjanie (sekanie)
Keď chcete pracovať so sekáčom, namontujte (podľa bodu 7 príručky) dláto, a
následne nastavte koliesko režimu práce na zbíjanie (so slobodným otáčaním
nástroja). Náradie bude fungovať s vypnutým príklepom a vypnutou rotáciou.
Zmena smeru otáčok
Nikdy v žiadnom prípade neprepínajte smer otáčok počas práce, takým
spôsobom sa môže poškodiť prevod zariadenia!
Prepínač zmeny smeru otáčok (obr. B pol. 4) je určený na okamžitú zmenu smeru
otáčok hlavy zariadenia. Keď chcete zmeniť smer otáčok, najprv vypnite zariadenie
(pustite zapínaciu spúšť), prepínač smeru otáčok prepnite na požadovaný smer, a
spustite zariadenie.
9. Priebežné obslužné činnosti
Všetky činnosti súvisiace s obsluhou a údržbou, také ako výmena pracovnej
koncovky, vykonávajte iba vtedy, keď je náradie odpojené od el. napätia.
Pred každým spustením:
 Skontrolujte, či nie sú vetracie otvory motora niečím zakryté alebo zašpinené.
Keď je to potrebné, vyčistite (napr. stlačeným vzduchom) alebo očistite jemne
navlhčenou handričkou; zabráňte, aby sa do vnútra náradia dostala voda.
Po každom použití:
 Odpojte od zdroja el. napätia, aby nedošlo k náhodnému spusteniu postrannou
osobou alebo k náhodnému spusteniu počas prenášania.
Zariadenie uchovávajte na mieste mimo dosahu detí, nakoľko je to možné v
originálnom obale.
10. Náhradné diely a príslušenstvo
Odporúčané príslušenstvo
Elektronáradie zo série SAS+ALL sa môže používať s každým akumulátorom a
nabíjačkou zo série SAS+ALL, a s rôznymi nástrojmi (pracovnými koncovkami) so
stopkou SDS Plus. Dodržujte pokyny a odporúčania výrobcu používaných
pracovných koncoviek.
Keď chcete kúpiť náhradné diely alebo príslušenstvo, kontaktujte servis Dedra-
Exim. Kontaktné údaje sú uvedené na 1. strane príručky. Pri objednávaní
náhradných dielov vždy uveďte číslo ŠARŽE/SÉRIE, ktoré je uvedené na výrobnom
štítku, ako aj číslo dielu, ktoré je uvedené na schematickom nákrese zariadenia.
Počas trvania záruky sú prípadné opravy vykonávané podľa zásad uvedených
v záručnom liste. Reklamovaný výrobok odovzdajte na opravu v mieste nákupu
(predajca je povinný prijať reklamovaný výrobok), alebo ho pošlite do centrálneho
servisu DEDRA – EXIM. Pripojte záručný list vystavený importérom a kópiu
dokladu o nákupe. Bez tohto dokumentu bude oprava vykonané odplatne, ako
pozáručná oprava. Po skončení záručnej lehoty opravy vykonáva centrálny servis.
Poškodený výrobok pošlite do servisu (náklady na zásielku hradí užívateľ).
11. Samostatné odstraňovanie porúch a problémov
PROBLÉM PRÍČINA
Poškodený zapínač
Zariadenie
nefunguje
Vybitý akumulátor
Zle vložený akumulátor
Vybitý akumulátor
Zariadenie sa
pohybuje veľmi
Prekročené
ťažko
prevádzkové parametre
Upchané vetracie otvory
Motor sa
Prekročené
prehrieva
prevádzkové parametre
Príliš silné
náradia
12. Diely zariadenia,
Diely a časti: Vŕtacie kladivo 18V DED7048 – 1 ks
13. Informácie pre užívateľov k likvidácii elektrických
alebo elektronických zariadení
(platí pre domácnosti)
Symbol uvedený na výrobkoch alebo v sprievodnej dokumentácii
označuje, že chybné elektrické alebo elektronické zariadenia sa nesmú
likvidovať spolu s domovým odpadom. Ak potrebujete zlikvidovať,
RIEŠENIE
Zariadenie odovzdajte do
servisu
Nabiť akumulátor
Upevniť správne
Správne nabiť akumulátor
prípustné Znížiť zaťaženie
elektronáradia
Očistite otvory
prípustné Elektronáradie vypnite,
pozastavte práce
náradie
nevychladne.
pritláčanie Znížiť zaťaženie
elektronáradia
kým
úplne
