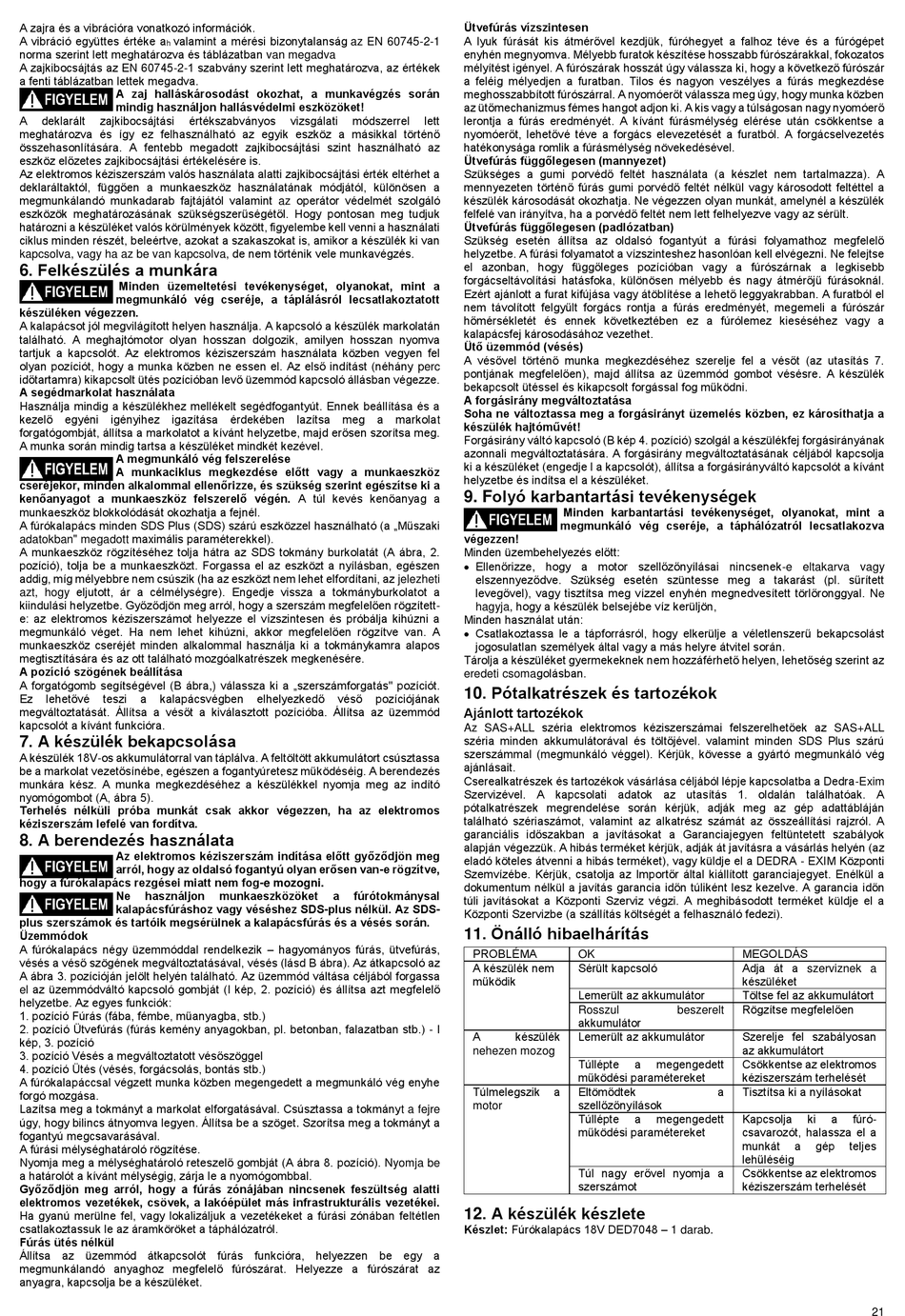

A zajra és a vibrációra vonatkozó információk.
A vibráció együttes értéke a valamint a mérési bizonytalanság az EN 60745-2-1
h
norma szerint lett meghatározva és táblázatban van megadva
A zajkibocsájtás az EN 60745-2-1 szabvány szerint lett meghatározva, az értékek
a fenti táblázatban lettek megadva.
A zaj halláskárosodást okozhat, a munkavégzés során
mindig használjon hallásvédelmi eszközöket!
A deklarált zajkibocsájtási értékszabványos
meghatározva és így ez felhasználható az egyik eszköz a másikkal történő
összehasonlítására. A fentebb megadott zajkibocsájtási szint használható az
eszköz előzetes zajkibocsájtási értékelésére is.
Az elektromos kéziszerszám valós használata alatti zajkibocsájtási érték eltérhet a
deklaráltaktól, függően a munkaeszköz használatának módjától, különösen a
megmunkálandó munkadarab fajtájától valamint az operátor védelmét szolgáló
eszközök meghatározásának szükségszerűségétől. Hogy pontosan meg tudjuk
határozni a készüléket valós körülmények között, figyelembe kell venni a használati
ciklus minden részét, beleértve, azokat a szakaszokat is, amikor a készülék ki van
kapcsolva, vagy ha az be van kapcsolva, de nem történik vele munkavégzés.
6. Felkészülés a munkára
Minden üzemeltetési tevékenységet, olyanokat, mint a
megmunkáló vég cseréje, a táplálásról lecsatlakoztatott
készüléken végezzen.
A kalapácsot jól megvilágított helyen használja. A kapcsoló a készülék markolatán
található. A meghajtómotor olyan hosszan dolgozik, amilyen hosszan nyomva
tartjuk a kapcsolót. Az elektromos kéziszerszám használata közben vegyen fel
olyan pozíciót, hogy a munka közben ne essen el. Az első indítást (néhány perc
időtartamra) kikapcsolt ütés pozícióban levő üzemmód kapcsoló állásban végezze.
A segédmarkolat használata
Használja mindig a készülékhez mellékelt segédfogantyút. Ennek beállítása és a
kezelő egyéni igényihez igazítása
forgatógombját, állítsa a markolatot a kívánt helyzetbe, majd erősen szorítsa meg.
A munka során mindig tartsa a készüléket mindkét kezével.
A megmunkáló vég felszerelése
A munkaciklus megkezdése előtt vagy a munkaeszköz
cseréjekor, minden alkalommal ellenőrizze, és szükség szerint egészítse ki a
kenőanyagot a munkaeszköz felszerelő végén. A túl kevés kenőanyag a
munkaeszköz blokkolódását okozhatja a fejnél.
A fúrókalapács minden SDS Plus (SDS) szárú eszközzel használható (a „Műszaki
adatokban" megadott maximális paraméterekkel).
A munkaeszköz rögzítéséhez tolja hátra az SDS tokmány burkolatát (A ábra, 2.
pozíció), tolja be a munkaeszközt. Forgassa el az eszközt a nyílásban, egészen
addig, míg mélyebbre nem csúszik (ha az eszközt nem lehet elfordítani, az jelezheti
azt, hogy eljutott, ár a célmélységre). Engedje vissza a tokmányburkolatot a
kiindulási helyzetbe. Győződjön meg arról, hogy a szerszám megfelelően rögzített-
e: az elektromos kéziszerszámot helyezze el vízszintesen és próbálja kihúzni a
megmunkáló véget. Ha nem lehet kihúzni, akkor megfelelően rögzítve van. A
munkaeszköz cseréjét minden alkalommal használja ki a tokmánykamra alapos
megtisztítására és az ott található mozgóalkatrészek megkenésére.
A pozíció szögének beállítása
A forgatógomb segítségével (B ábra,) válassza ki a „szerszámforgatás" pozíciót.
Ez lehetővé teszi a kalapácsvégben
megváltoztatását. Állítsa a vésőt a kiválasztott pozícióba. Állítsa az üzemmód
kapcsolót a kívánt funkcióra.
7. A készülék bekapcsolása
A készülék 18V-os akkumulátorral van táplálva. A feltöltött akkumulátort csúsztassa
be a markolat vezetősínébe, egészen a fogantyúretesz működéséig. A berendezés
munkára kész. A munka megkezdéséhez a készülékkel nyomja meg az indító
nyomógombot (A, ábra 5).
Terhelés nélküli próba munkát csak akkor végezzen, ha az elektromos
kéziszerszám lefelé van fordítva.
8. A berendezés használata
Az elektromos kéziszerszám indítása előtt győződjön meg
arról, hogy az oldalsó fogantyú olyan erősen van-e rögzítve,
hogy a fúrókalapács rezgései miatt nem fog-e mozogni.
Ne használjon
kalapácsfúráshoz vagy véséshez SDS-plus nélkül. Az SDS-
plus szerszámok és tartóik megsérülnek a kalapácsfúrás és a vésés során.
Üzemmódok
A fúrókalapács négy üzemmóddal rendelkezik – hagyományos fúrás, ütvefúrás,
vésés a véső szögének megváltoztatásával, vésés (lásd B ábra). Az átkapcsoló az
A ábra 3. pozícióján jelölt helyén található. Az üzemmód váltása céljából forgassa
el az üzemmódváltó kapcsoló gombját (I kép, 2. pozíció) és állítsa azt megfelelő
helyzetbe. Az egyes funkciók:
1. pozíció Fúrás (fába, fémbe, műanyagba, stb.)
2. pozíció Ütvefúrás (fúrás kemény anyagokban, pl. betonban, falazatban stb.) - I
kép, 3. pozíció
3. pozíció Vésés a megváltoztatott vésőszöggel
4. pozíció Ütés (vésés, forgácsolás, bontás stb.)
A fúrókalapáccsal végzett munka közben megengedett a megmunkáló vég enyhe
forgó mozgása.
Lazítsa meg a tokmányt a markolat elforgatásával. Csúsztassa a tokmányt a fejre
úgy, hogy bilincs átnyomva legyen. Állítsa be a szöget. Szorítsa meg a tokmányt a
fogantyú megcsavarásával.
A fúrási mélységhatároló rögzítése.
Nyomja meg a mélységhatároló reteszelő gombját (A ábra 8. pozíció). Nyomja be
a határolót a kívánt mélységig, zárja le a nyomógombbal.
Győződjön meg arról, hogy a fúrás zónájában nincsenek feszültség alatti
elektromos vezetékek, csövek, a lakóépület más infrastrukturális vezetékei.
Ha gyanú merülne fel, vagy lokalizáljuk a vezetékeket a fúrási zónában feltétlen
csatlakoztassuk le az áramköröket a táphálózatról.
Fúrás ütés nélkül
Állítsa az üzemmód átkapcsolót fúrás funkcióra, helyezzen be egy a
megmunkálandó anyaghoz megfelelő fúrószárat. Helyezze a fúrószárat az
anyagra, kapcsolja be a készüléket.
vizsgálati módszerrel
érdekében lazítsa meg a markolat
elhelyezkedő véső pozíciójának
munkaeszközöket a fúrótokmánysal
Ütvefúrás vízszintesen
A lyuk fúrását kis átmérővel kezdjük, fúróhegyet a falhoz téve és a fúrógépet
enyhén megnyomva. Mélyebb furatok készítése hosszabb fúrószárakkal, fokozatos
mélyítést igényel. A fúrószárak hosszát úgy válassza ki, hogy a következő fúrószár
a feléig mélyedjen a furatban. Tilos és nagyon veszélyes a fúrás megkezdése
meghosszabbított fúrószárral. A nyomóerőt válassza meg úgy, hogy munka közben
az ütőmechanizmus fémes hangot adjon ki. A kis vagy a túlságosan nagy nyomóerő
lett lerontja a fúrás eredményét. A kívánt fúrásmélység elérése után csökkentse a
nyomóerőt, lehetővé téve a forgács elevezetését a furatból. A forgácselvezetés
hatékonysága romlik a fúrásmélység növekedésével.
Ütvefúrás függőlegesen (mannyezet)
Szükséges a gumi porvédő feltét használata (a készlet nem tartalmazza). A
mennyezeten történő fúrás gumi porvédő feltét nélkül vagy károsodott feltéttel a
készülék károsodását okozhatja. Ne végezzen olyan munkát, amelynél a készülék
felfelé van irányítva, ha a porvédő feltét nem lett felhelyezve vagy az sérült.
Ütvefúrás függőlegesen (padlózatban)
Szükség esetén állítsa az oldalsó fogantyút a fúrási folyamathoz megfelelő
helyzetbe. A fúrási folyamatot a vízszinteshez hasonlóan kell elvégezni. Ne felejtse
el azonban, hogy függőleges pozícióban vagy a fúrószárnak a legkisebb
forgácseltávolítási hatásfoka, különösen mélyebb és nagy átmérőjű fúrásoknál.
Ezért ajánlott a furat kifújása vagy átöblítése a lehető leggyakrabban. A furatból el
nem távolított felgyűlt forgács rontja a fúrás eredményét, megemeli a fúrószár
hőmérsékletét és ennek következtében ez a fúrólemez kieséséhez vagy a
kalapácsfej károsodásához vezethet.
Ütő üzemmód (vésés)
A vésővel történő munka megkezdéséhez szerelje fel a vésőt (az utasítás 7.
pontjának megfelelően), majd állítsa az üzemmód gombot vésésre. A készülék
bekapcsolt ütéssel és kikapcsolt forgással fog működni.
A forgásirány megváltoztatása
Soha ne változtassa meg a forgásirányt üzemelés közben, ez károsíthatja a
készülék hajtóművét!
Forgásirány váltó kapcsoló (B kép 4. pozíció) szolgál a készülékfej forgásirányának
azonnali megváltoztatására. A forgásirány megváltoztatásának céljából kapcsolja
ki a készüléket (engedje l a kapcsolót), állítsa a forgásirányváltó kapcsolót a kívánt
helyzetbe és indítsa el a készüléket.
9. Folyó karbantartási tevékenységek
Minden karbantartási tevékenységet, olyanokat, mint a
megmunkáló vég cseréje, a táphálózatról lecsatlakozva
végezzen!
Minden üzembehelyezés előtt:
 Ellenőrizze, hogy a motor szellőzőnyílásai nincsenek-e eltakarva vagy
elszennyeződve. Szükség esetén szüntesse meg a takarást (pl. sűrített
levegővel), vagy tisztítsa meg vízzel enyhén megnedvesített törlőronggyal. Ne
hagyja, hogy a készülék belsejébe víz kerüljön,
Minden használat után:
 Csatlakoztassa le a tápforrásról, hogy elkerülje a véletlenszerű bekapcsolást
jogosulatlan személyek által vagy a más helyre átvitel során.
Tárolja a készüléket gyermekeknek nem hozzáférhető helyen, lehetőség szerint az
eredeti csomagolásban.
10. Pótalkatrészek és tartozékok
Ajánlott tartozékok
Az SAS+ALL széria elektromos kéziszerszámai felszerelhetőek az SAS+ALL
széria minden akkumulátorával és töltőjével. valamint minden SDS Plus szárú
szerszámmal (megmunkáló véggel). Kérjük, kövesse a gyártó megmunkáló vég
ajánlásait.
Cserealkatrészek és tartozékok vásárlása céljából lépje kapcsolatba a Dedra-Exim
Szervizével. A kapcsolati adatok az utasítás 1. oldalán találhatóak. A
pótalkatrészek megrendelése során kérjük, adják meg az gép adattábláján
található szériaszámot, valamint az alkatrész számát az összeállítási rajzról. A
garanciális időszakban a javításokat a Garanciajegyen feltüntetett szabályok
alapján végezzük. A hibás terméket kérjük, adják át javításra a vásárlás helyén (az
eladó köteles átvenni a hibás terméket), vagy küldje el a DEDRA - EXIM Központi
Szemvízébe. Kérjük, csatolja az Importőr által kiállított garanciajegyet. Enélkül a
dokumentum nélkül a javítás garancia időn túliként lesz kezelve. A garancia időn
túli javításokat a Központi Szerviz végzi. A meghibásodott terméket küldje el a
Központi Szervizbe (a szállítás költségét a felhasználó fedezi).
11. Önálló hibaelhárítás
PROBLÉMA
OK
A készülék nem Sérült kapcsoló
működik
Lemerült az akkumulátor
Rosszul
akkumulátor
A készülék Lemerült az akkumulátor
nehezen mozog
Túllépte
működési paramétereket
Túlmelegszik a Eltömődtek
szellőzőnyílások
motor
Túllépte
működési paramétereket
Túl nagy erővel nyomja a
szerszámot
12. A készülék készlete
Készlet: Fúrókalapács 18V DED7048 – 1 darab.
MEGOLDÁS
Adja át a szerviznek a
készüléket
Töltse fel az akkumulátort
Rögzítse megfelelően
beszerelt
Szerelje fel szabályosan
az akkumulátort
a megengedett Csökkentse az elektromos
kéziszerszám terhelését
a Tisztítsa ki a nyílásokat
a megengedett Kapcsolja
csavarozót, halassza el a
munkát a
lehűléséig
Csökkentse az elektromos
kéziszerszám terhelését
ki a fúró-
gép teljes
