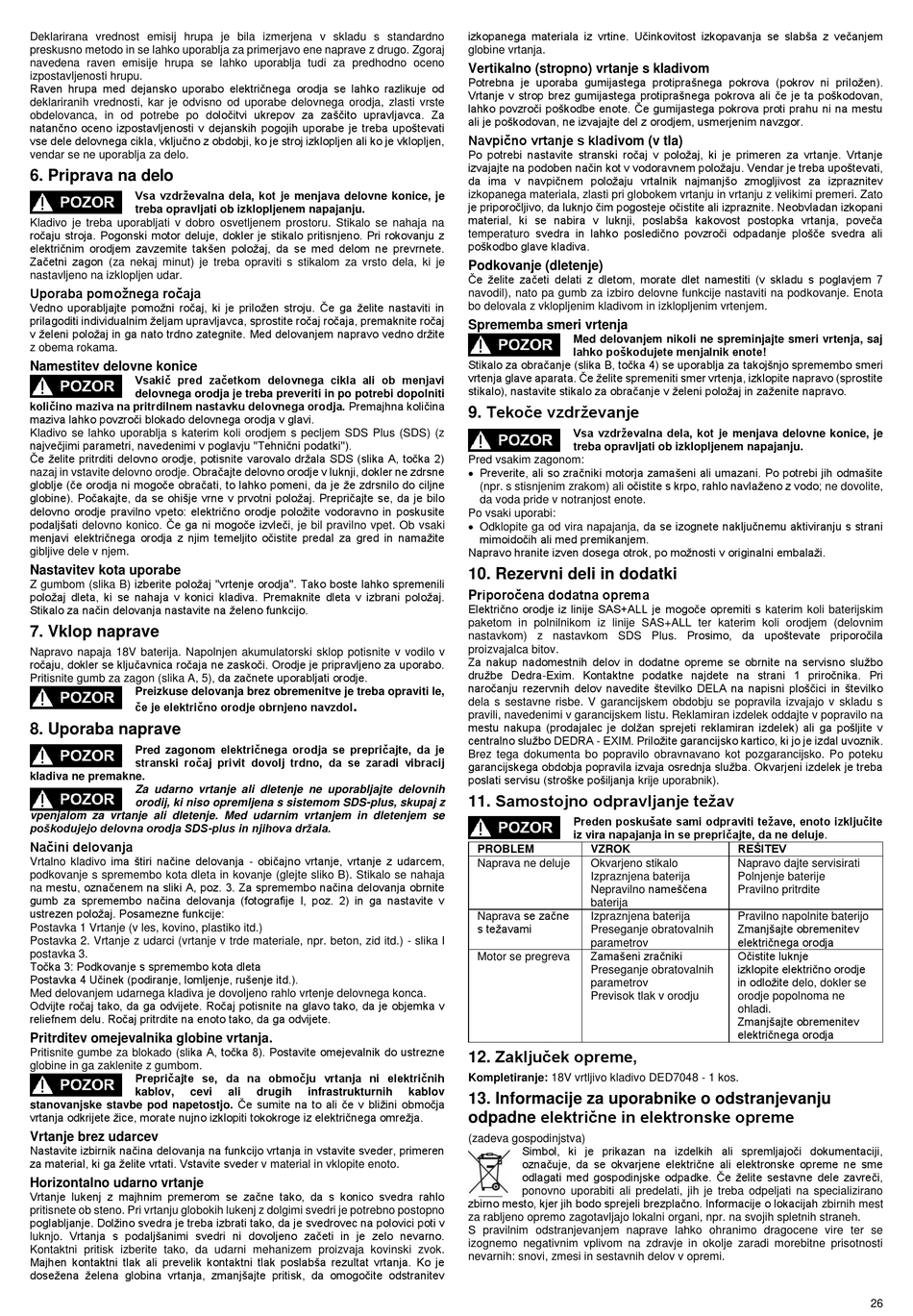

Deklarirana vrednost emisij hrupa je bila izmerjena v skladu s standardno
preskusno metodo in se lahko uporablja za primerjavo ene naprave z drugo. Zgoraj
navedena raven emisije hrupa se lahko uporablja tudi za predhodno oceno
izpostavljenosti hrupu.
Raven hrupa med dejansko uporabo električnega orodja se lahko razlikuje od
deklariranih vrednosti, kar je odvisno od uporabe delovnega orodja, zlasti vrste
obdelovanca, in od potrebe po določitvi ukrepov za zaščito upravljavca. Za
natančno oceno izpostavljenosti v dejanskih pogojih uporabe je treba upoštevati
vse dele delovnega cikla, vključno z obdobji, ko je stroj izklopljen ali ko je vklopljen,
vendar se ne uporablja za delo.
6. Priprava na delo
Vsa vzdrževalna dela, kot je menjava delovne konice, je
treba opravljati ob izklopljenem napajanju.
Kladivo je treba uporabljati v dobro osvetljenem prostoru. Stikalo se nahaja na
ročaju stroja. Pogonski motor deluje, dokler je stikalo pritisnjeno. Pri rokovanju z
električnim orodjem zavzemite takšen položaj, da se med delom ne prevrnete.
Začetni zagon (za nekaj minut) je treba opraviti s stikalom za vrsto dela, ki je
nastavljeno na izklopljen udar.
Uporaba pomožnega ročaja
Vedno uporabljajte pomožni ročaj, ki je priložen stroju. Če ga želite nastaviti in
prilagoditi individualnim željam upravljavca, sprostite ročaj ročaja, premaknite ročaj
v želeni položaj in ga nato trdno zategnite. Med delovanjem napravo vedno držite
z obema rokama.
Namestitev delovne konice
Vsakič pred začetkom delovnega cikla ali ob menjavi
delovnega orodja je treba preveriti in po potrebi dopolniti
količino maziva na pritrdilnem nastavku delovnega orodja. Premajhna količina
maziva lahko povzroči blokado delovnega orodja v glavi.
Kladivo se lahko uporablja s katerim koli orodjem s pecljem SDS Plus (SDS) (z
največjimi parametri, navedenimi v poglavju "Tehnični podatki").
Če želite pritrditi delovno orodje, potisnite varovalo držala SDS (slika A, točka 2)
nazaj in vstavite delovno orodje. Obračajte delovno orodje v luknji, dokler ne zdrsne
globlje (če orodja ni mogoče obračati, to lahko pomeni, da je že zdrsnilo do ciljne
globine). Počakajte, da se ohišje vrne v prvotni položaj. Prepričajte se, da je bilo
delovno orodje pravilno vpeto: električno orodje položite vodoravno in poskusite
podaljšati delovno konico. Če ga ni mogoče izvleči, je bil pravilno vpet. Ob vsaki
menjavi električnega orodja z njim temeljito očistite predal za gred in namažite
gibljive dele v njem.
Nastavitev kota uporabe
Z gumbom (slika B) izberite položaj "vrtenje orodja". Tako boste lahko spremenili
položaj dleta, ki se nahaja v konici kladiva. Premaknite dleta v izbrani položaj.
Stikalo za način delovanja nastavite na želeno funkcijo.
7. Vklop naprave
Napravo napaja 18V baterija. Napolnjen akumulatorski sklop potisnite v vodilo v
ročaju, dokler se ključavnica ročaja ne zaskoči. Orodje je pripravljeno za uporabo.
Pritisnite gumb za zagon (slika A, 5), da začnete uporabljati orodje.
Preizkuse delovanja brez obremenitve je treba opraviti le,
če je električno orodje obrnjeno navzdol
8. Uporaba naprave
Pred zagonom električnega orodja se prepričajte, da je
stranski ročaj privit dovolj trdno, da se zaradi vibracij
kladiva ne premakne.
Za udarno vrtanje ali dletenje ne uporabljajte delovnih
orodij, ki niso opremljena s sistemom SDS-plus, skupaj z
vpenjalom za vrtanje ali dletenje. Med udarnim vrtanjem in dletenjem se
poškodujejo delovna orodja SDS-plus in njihova držala.
Načini delovanja
Vrtalno kladivo ima štiri načine delovanja - običajno vrtanje, vrtanje z udarcem,
podkovanje s spremembo kota dleta in kovanje (glejte sliko B). Stikalo se nahaja
na mestu, označenem na sliki A, poz. 3. Za spremembo načina delovanja obrnite
gumb za spremembo načina delovanja (fotografije I, poz. 2) in ga nastavite v
ustrezen položaj. Posamezne funkcije:
Postavka 1 Vrtanje (v les, kovino, plastiko itd.)
Postavka 2. Vrtanje z udarci (vrtanje v trde materiale, npr. beton, zid itd.) - slika I
postavka 3.
Točka 3: Podkovanje s spremembo kota dleta
Postavka 4 Učinek (podiranje, lomljenje, rušenje itd.).
Med delovanjem udarnega kladiva je dovoljeno rahlo vrtenje delovnega konca.
Odvijte ročaj tako, da ga odvijete. Ročaj potisnite na glavo tako, da je objemka v
reliefnem delu. Ročaj pritrdite na enoto tako, da ga odvijete.
Pritrditev omejevalnika globine vrtanja.
Pritisnite gumbe za blokado (slika A, točka 8). Postavite omejevalnik do ustrezne
globine in ga zaklenite z gumbom.
Prepričajte se, da na območju vrtanja ni električnih
kablov, cevi
stanovanjske stavbe pod napetostjo. Če sumite na to ali če v bližini območja
vrtanja odkrijete žice, morate nujno izklopiti tokokroge iz električnega omrežja.
Vrtanje brez udarcev
Nastavite izbirnik načina delovanja na funkcijo vrtanja in vstavite sveder, primeren
za material, ki ga želite vrtati. Vstavite sveder v material in vklopite enoto.
Horizontalno udarno vrtanje
Vrtanje lukenj z majhnim premerom se začne tako, da s konico svedra rahlo
pritisnete ob steno. Pri vrtanju globokih lukenj z dolgimi svedri je potrebno postopno
poglabljanje. Dolžino svedra je treba izbrati tako, da je svedrovec na polovici poti v
luknjo. Vrtanja s podaljšanimi svedri ni dovoljeno začeti in je zelo nevarno.
Kontaktni pritisk izberite tako, da udarni mehanizem proizvaja kovinski zvok.
Majhen kontaktni tlak ali prevelik kontaktni tlak poslabša rezultat vrtanja. Ko je
dosežena želena globina vrtanja, zmanjšajte pritisk, da omogočite odstranitev
.
ali drugih infrastrukturnih
izkopanega materiala iz vrtine. Učinkovitost izkopavanja se slabša z večanjem
globine vrtanja.
Vertikalno (stropno) vrtanje s kladivom
Potrebna je uporaba gumijastega protiprašnega pokrova (pokrov ni priložen).
Vrtanje v strop brez gumijastega protiprašnega pokrova ali če je ta poškodovan,
lahko povzroči poškodbe enote. Če gumijastega pokrova proti prahu ni na mestu
ali je poškodovan, ne izvajajte del z orodjem, usmerjenim navzgor.
Navpično vrtanje s kladivom (v tla)
Po potrebi nastavite stranski ročaj v položaj, ki je primeren za vrtanje. Vrtanje
izvajajte na podoben način kot v vodoravnem položaju. Vendar je treba upoštevati,
da ima v navpičnem položaju vrtalnik najmanjšo zmogljivost za izpraznitev
izkopanega materiala, zlasti pri globokem vrtanju in vrtanju z velikimi premeri. Zato
je priporočljivo, da luknjo čim pogosteje očistite ali izpraznite. Neobvladan izkopani
material, ki se nabira v luknji, poslabša kakovost postopka vrtanja, poveča
temperaturo svedra in lahko posledično povzroči odpadanje plošče svedra ali
poškodbo glave kladiva.
Podkovanje (dletenje)
Če želite začeti delati z dletom, morate dlet namestiti (v skladu s poglavjem 7
navodil), nato pa gumb za izbiro delovne funkcije nastaviti na podkovanje. Enota
bo delovala z vklopljenim kladivom in izklopljenim vrtenjem.
Sprememba smeri vrtenja
Med delovanjem nikoli ne spreminjajte smeri vrtenja, saj
lahko poškodujete menjalnik enote!
Stikalo za obračanje (slika B, točka 4) se uporablja za takojšnjo spremembo smeri
vrtenja glave aparata. Če želite spremeniti smer vrtenja, izklopite napravo (sprostite
stikalo), nastavite stikalo za obračanje v želeni položaj in zaženite napravo.
9. Tekoče vzdrževanje
Vsa vzdrževalna dela, kot je menjava delovne konice, je
treba opravljati ob izklopljenem napajanju.
Pred vsakim zagonom:
 Preverite, ali so zračniki motorja zamašeni ali umazani. Po potrebi jih odmašite
(npr. s stisnjenim zrakom) ali očistite s krpo, rahlo navlaženo z vodo; ne dovolite,
da voda pride v notranjost enote.
Po vsaki uporabi:
 Odklopite ga od vira napajanja, da se izognete naključnemu aktiviranju s strani
mimoidočih ali med premikanjem.
Napravo hranite izven dosega otrok, po možnosti v originalni embalaži.
10. Rezervni deli in dodatki
Priporočena dodatna oprema
Električno orodje iz linije SAS+ALL je mogoče opremiti s katerim koli baterijskim
paketom in polnilnikom iz linije SAS+ALL ter katerim koli orodjem (delovnim
nastavkom) z nastavkom SDS Plus. Prosimo, da upoštevate priporočila
proizvajalca bitov.
Za nakup nadomestnih delov in dodatne opreme se obrnite na servisno službo
družbe Dedra-Exim. Kontaktne podatke najdete na strani 1 priročnika. Pri
naročanju rezervnih delov navedite številko DELA na napisni ploščici in številko
dela s sestavne risbe. V garancijskem obdobju se popravila izvajajo v skladu s
pravili, navedenimi v garancijskem listu. Reklamiran izdelek oddajte v popravilo na
mestu nakupa (prodajalec je dolžan sprejeti reklamiran izdelek) ali ga pošljite v
centralno službo DEDRA - EXIM. Priložite garancijsko kartico, ki jo je izdal uvoznik.
Brez tega dokumenta bo popravilo obravnavano kot pozgarancijsko. Po poteku
garancijskega obdobja popravila izvaja osrednja služba. Okvarjeni izdelek je treba
poslati servisu (stroške pošiljanja krije uporabnik).
11. Samostojno odpravljanje težav
Preden poskušate sami odpraviti težave, enoto izključite
iz vira napajanja in se prepričajte, da ne deluje.
PROBLEM
Naprava ne deluje
Naprava se začne
s težavami
Motor se pregreva
12. Zaključek opreme,
Kompletiranje: 18V vrtljivo kladivo DED7048 - 1 kos.
kablov
13. Informacije za uporabnike o odstranjevanju
odpadne električne in elektronske opreme
(zadeva gospodinjstva)
Simbol, ki je prikazan na izdelkih ali spremljajoči dokumentaciji,
označuje, da se okvarjene električne ali elektronske opreme ne sme
odlagati med gospodinjske odpadke. Če želite sestavne dele zavreči,
ponovno uporabiti ali predelati, jih je treba odpeljati na specializirano
zbirno mesto, kjer jih bodo sprejeli brezplačno. Informacije o lokacijah zbirnih mest
za rabljeno opremo zagotavljajo lokalni organi, npr. na svojih spletnih straneh.
S pravilnim odstranjevanjem naprave lahko ohranimo dragocene vire ter se
izognemo negativnim vplivom na zdravje in okolje zaradi morebitne prisotnosti
nevarnih: snovi, zmesi in sestavnih delov v opremi.
REŠITEV
VZROK
Okvarjeno stikalo Napravo dajte servisirati
Izpraznjena baterija Polnjenje baterije
Nepravilno nameščena
Pravilno pritrdite
baterija
Izpraznjena baterija Pravilno napolnite baterijo
Zmanjšajte obremenitev
Preseganje obratovalnih
električnega orodja
parametrov
Zamašeni zračniki Očistite luknje
izklopite električno orodje
Preseganje obratovalnih
in odložite delo, dokler se
parametrov
Previsok tlak v orodju orodje popolnoma ne
ohladi.
Zmanjšajte obremenitev
električnega orodja
