FISCHER Mess- und Regeltechnik GmbH
BA_DE_MS12_LED
4 Inbetriebnahme
4.1 Allgemeines
Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller
elektrischen Versorgungsleitungen und der Druckleitungen. Alle Anschlüsse
müssen so ausgeführt sein, dass keine mechanischen Kräfte auf das Gerät ein-
wirken.
Bedienelemente
1

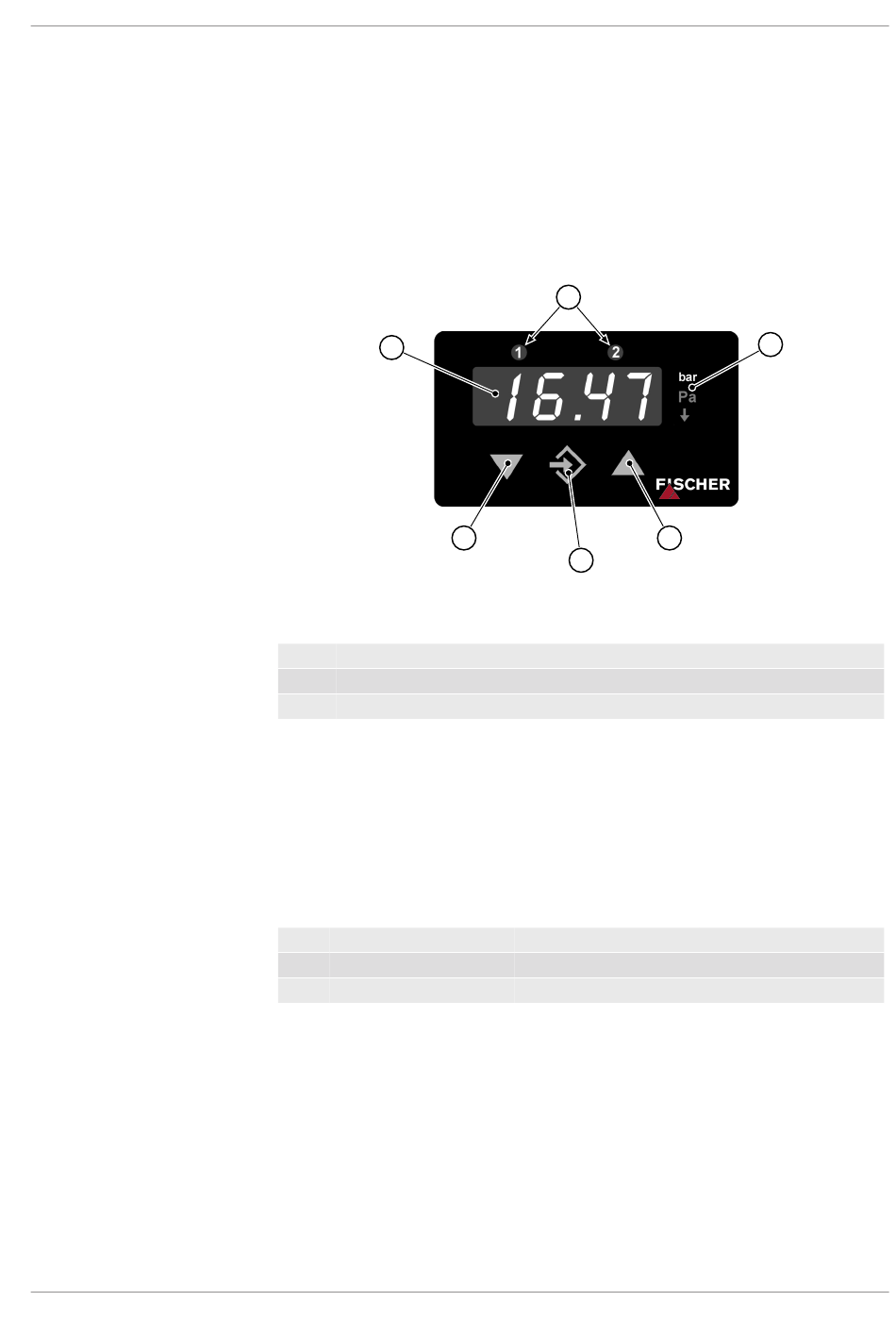

Abb. 9: MS12 Anzeige
LED-Anzeige
1
3 ½ stellige LED Anzeige
2
Einheiten
3
Status LED für die Schaltpunkte
• Die 3½ stellige LED-Anzeige stellt im Normalbetrieb den aktuellen Diffe-
renzdruck dar.
• Rechts von der Anzeige wird die gewählte Messeinheit hinterleuchtet.
• Oberhalb der Anzeige symbolisieren zwei Leuchtdioden den Zustand der
Schaltausgänge. Sobald der Schalter geschlossen ist leuchtet die zugehöri-
ge LED.
Tastatur
4
Menü abwärts
5
Menü aufrufen
6
Menü aufwärts
2
4
5
Wert verringern
Wert speichern
Wert vergrößern
Inbetriebnahme | 4
3
6
OK
11/32
