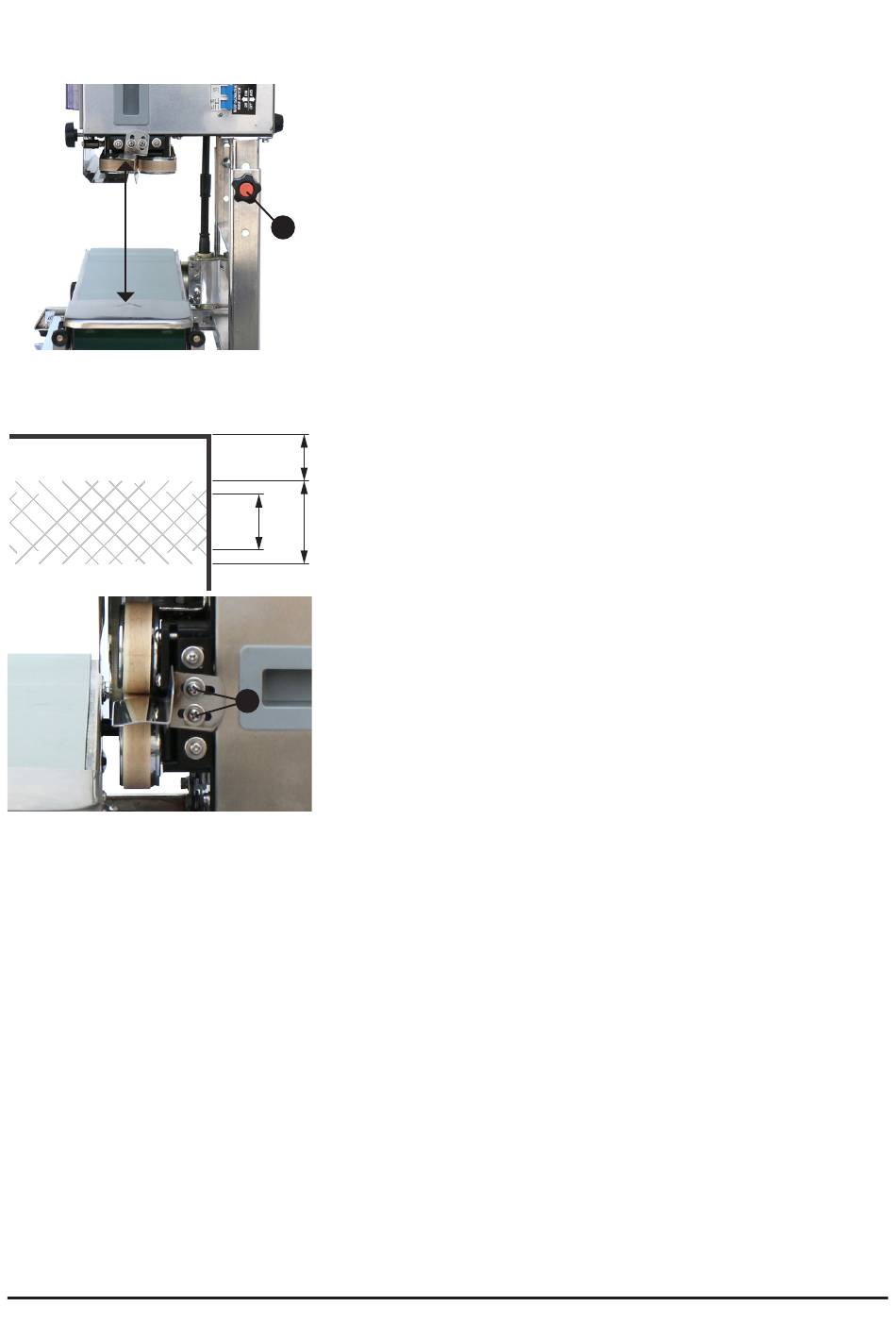

4.1.3. Höhenanpassung vertikale Nutzung
Um bei vertikaler Nutzung die Höhe (vertikaler Abstand zwischen Förderband und Einlass Schweißein-
heit) zu ändern, gehen Sie wie folgt vor:
4.1.4. Folienüberstand anpassen
Obere Beutelkante
14
• Geräteeinheit/Schweißeinheit fixieren (halten).
• Beide Kordelmuttern (20) am Rahmen lockern und gewünsch-
20
ten vertikalen Abstand einstellen.
• Kordelmuttern (20) wieder anziehen.
Im Bereich (B1=8mm, fix nicht justierbar) erfolgt die tatsächliche
Verschweißung. Der Bereich (B2) beträgt 13mm und ist bauart-
B3
bedingt für den Folientransport notwendig. Teilweise erfolgt auch
hier durch Wärmeabstrahlung eine Verschweißung - diese ist je-
doch für die Nahtform nicht relevant.
B1
B2
Der Folienüberstand (B3) ist von -2 bis +10mm je nach Anforde-
rung justierbar.
Gehen Sie wie folgt vor:
• Halteschrauben (23) des Folienführungswinkels lockern und B3
gem. Anforderungen einstellen.
• Halteschrauben wieder anziehen und B3 erneut kontrollieren.
23
