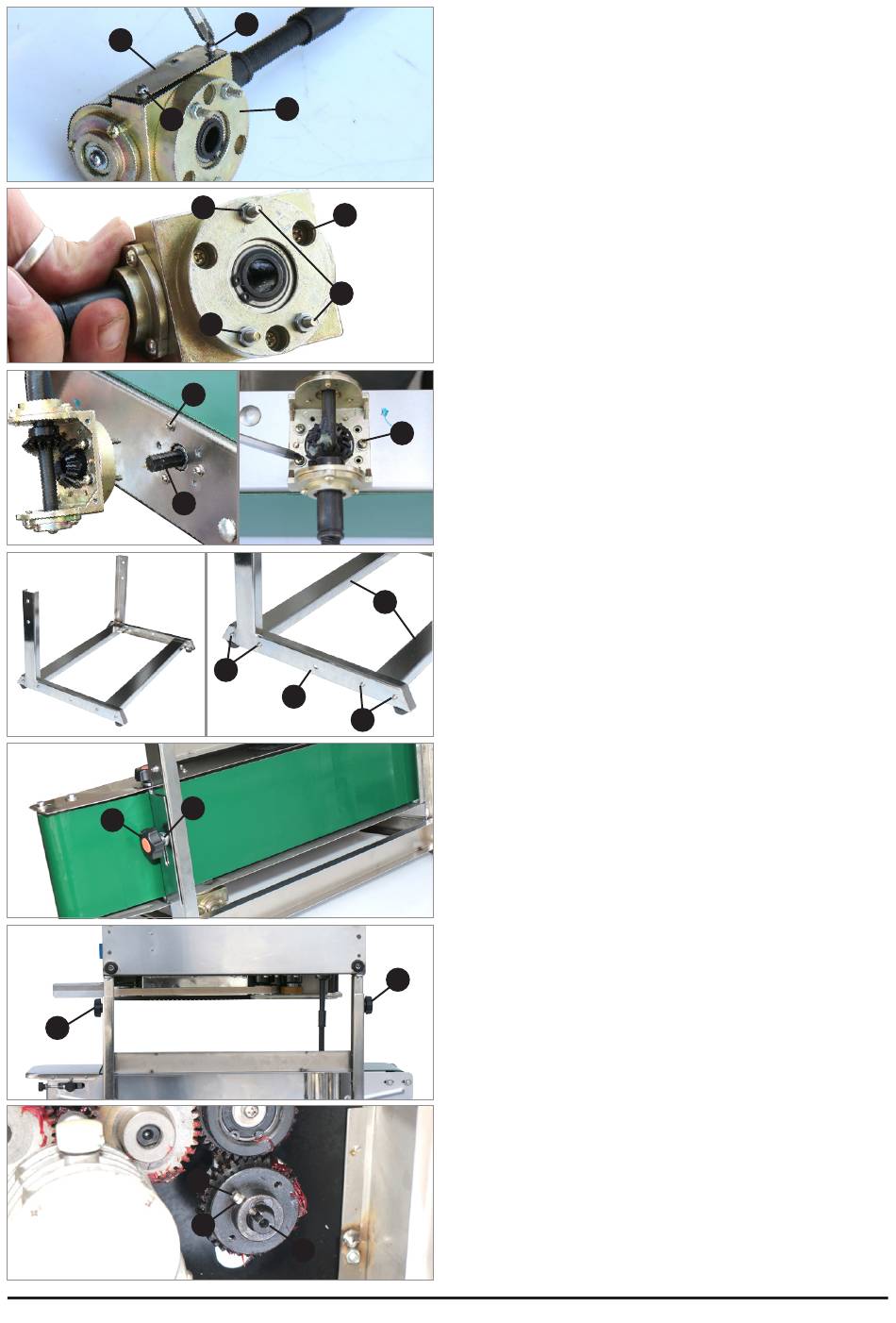

Getriebeeinheit (09) vom beiliegenden Zubehör zur
Hand nehmen.
Die 4 Schrauben (10) entfernen und Getriebeabde-
ckung (11) abnehmen.
Die 3 Transportmuttern (12) der Montageschrauben
(13) entfernen und als Zubehör für eine spätere De-
montage aufbewahren.
Die 3 Montageschrauben (13) sollen im Getriebe
verbleiben.
Getriebeeinheit (09) so auf die Welle des Förder-
bandes stecken, daß:
- Öffnungen (14) über Schraubenköpfen (15) liegen.
- Keil des Getriebes in Nut der Förderbandwelle
(16) passt (dazu Förderband per Hand vor/zurück
bewegen bis Keil in Nut rutscht.)
Getriebe mit den 3 Schrauben (13) montieren.
Getriebeabdeckung (11) mittels Schrauben (10)
wieder montieren.
Von Querstreben (17) Schrauben M4x10 (18), Bei-
lagscheiben (18) und Sprengringe (18) demontie-
ren.
Gem. Abbildung links Rahmen für vertikale Monta-
ge verschrauben.
Förderband beidseitig mittels zuvor demontierten
Schrauben (06), Beilagscheiben (05) und Kordel-
muttern (04) auf Rahmen montieren.
Kordelmuttern (04) noch nicht fest anziehen.
Geräteeinheit von oben in den Rahmen einführen.
Dabei das Forderband so vor/zurück bewegen, daß
der Keil der Antriebsrolle in die Nut der Getriebe-
welle passt (siehe Schritt 1, S.10).
Gewünschten Höhenabstand wählen und die Ge-
räteeinheit mit den Kordelmuttern (20) und Schrau-
ben des Zubehörs fixieren.
Fixierschraube (02) festziehen und mit Mutter (01)
kontern, um die vertikale Antriebswelle (21) zu fi-
xieren.
Gerätedeckel schließen.
Horizontale Position des Förderbandes korrekt
ausrichten und Muttern (04) festziehen.
