3. Montage - Horizontal oder Vertikal?
Das Gerät wird in horizontaler Ausführung geliefert. In diesem Kapitel wird der Umbau auf vertikale
Nutzung sowie der Rückbau auf Horizontal beschrieben.

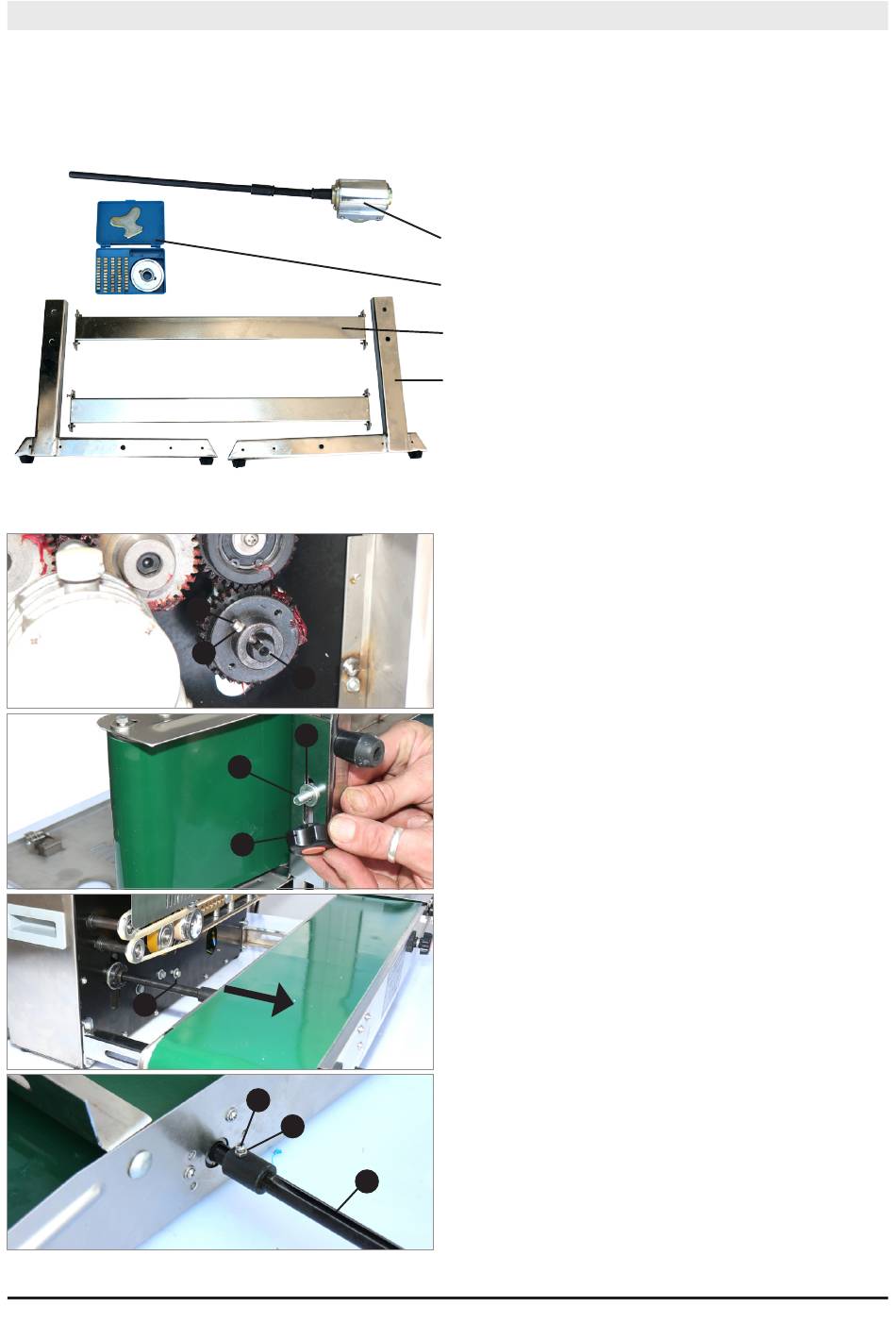

3.1. Zubehör
Im Lieferumfang befinden sich neben dem Gerät in horizontaler Ausführung weiters:
3.2. Horizontal auf Vertikal
03
10
02
01
03
05
06
04
08
07
03
1 Stk. Getriebeeinheit (09)
1 Satz Prägeziffern mit Prägerad und Schlüssel
2 Stk. Querstreben (17) mit Schrauben (18)
2 Stk. Standwinkel (19)
2 Stk. Kordelmuttern (20) +M8 Schrauben (o.Abb.)
Gerätedeckel öffnen.
Kontermutter (01) und Fixierschraube (02) lockern,
um die horizontale Antriebswelle (03) später entfer-
nen zu können.
Gerät vorsichtig umlegen.
Förderband Fußmontage beidseitig entfernen.
2x Kordelmutter (04),
2x Beilagscheibe (05) und
2x Schraube M8x15 (06)
Wird für die Montage wieder benötigt.
Gerät wieder in Normalposition bringen.
Achtung - das Förderband ist nun nur mehr über
die Antriebswelle fixiert!
Förderband nach vorne abziehen bis Antriebswelle
(03) vollständig frei liegt.
Kontermutter (07) und Schraube (08) der Antriebs-
welle (03) lockern und Antriebswelle von Förder-
band abziehen.
Die Antriebswelle (03) wird nur bei horizontaler Ver-
wendung benötigt. Bewahren Sie diese als Zube-
hör gesondert auf.
