Montageablauf
400 und 500 l Inhalt
Anodenanschluss prüfen und Deckel anbauen
2.
4.

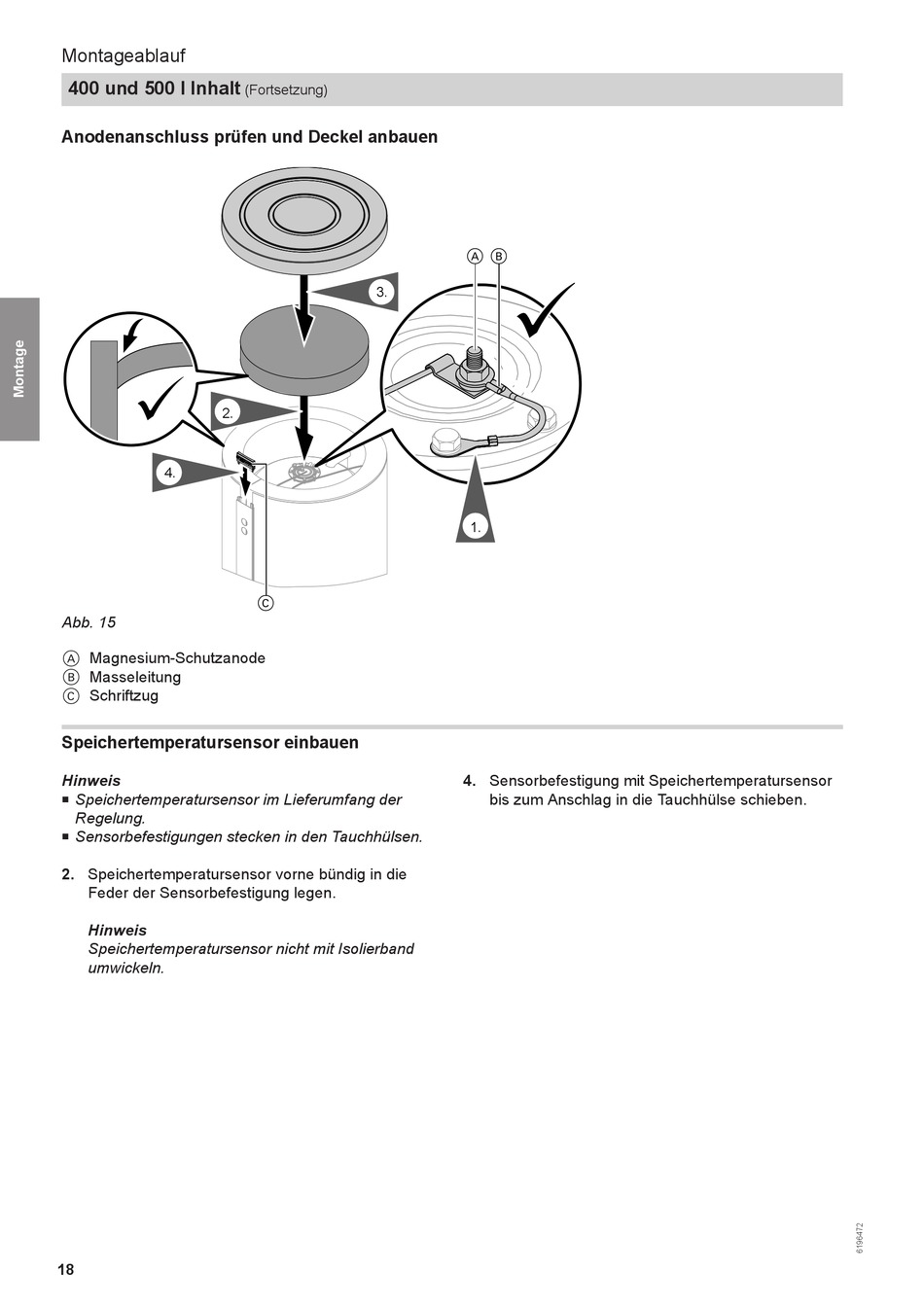

Abb. 15
Magnesium-Schutzanode
A
Masseleitung
B
Schriftzug
C
Speichertemperatursensor einbauen
Hinweis
■ Speichertemperatursensor im Lieferumfang der
Regelung.
Sensorbefestigungen stecken in den Tauchhülsen.
■
2. Speichertemperatursensor vorne bündig in die
Feder der Sensorbefestigung legen.
Hinweis
Speichertemperatursensor nicht mit Isolierband
umwickeln.
18
(Fortsetzung)
3.
C
A B
1.
4. Sensorbefestigung mit Speichertemperatursensor
bis zum Anschlag in die Tauchhülse schieben.
