400 und 500 l Inhalt

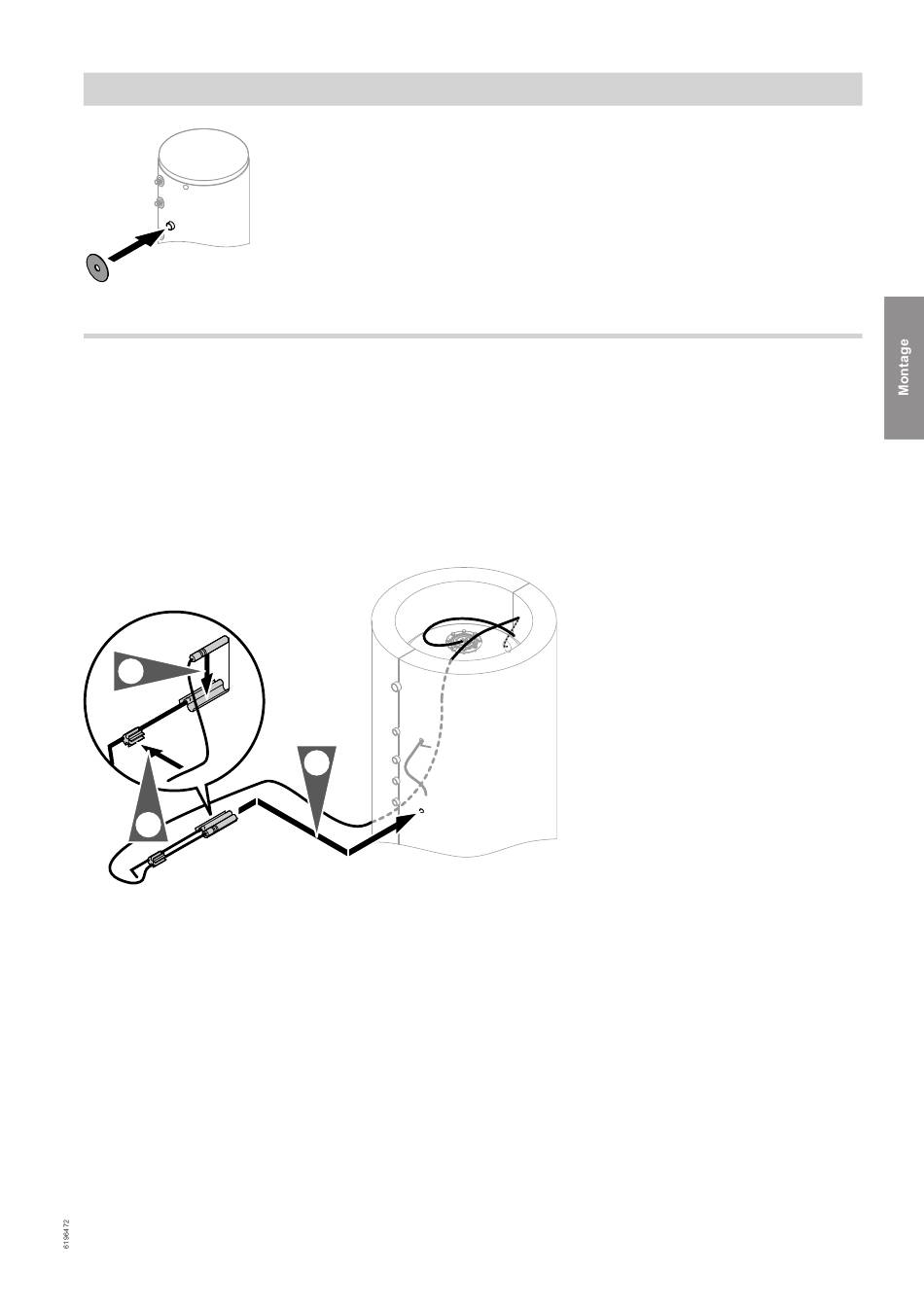

Abb. 13
Thermometerfühler unten (falls vorhanden) einbauen
Hinweis
Sensorbefestigung steckt in der Tauchhülse.
1. Thermometerfühler vorne bündig in die Feder der
Sensorbefestigung legen.
Hinweis
Thermometerfühler nicht mit Isolierband umwi-
ckeln.
1.
2.
Abb. 14
(Fortsetzung)
3.
8. Die Öffnung neben der Abdeckleiste unterhalb des
Thermometerfühlers mit Abdeckung (Rosette) ver-
schließen.
3. Sensorbefestigung mit Thermometerfühler bis zum
Anschlag in die Tauchhülse schieben.
Montageablauf
17
