Montagevorbereitung
Anschlüsse
A
B
C
D
E
F
H
G
K
L
M
N
O

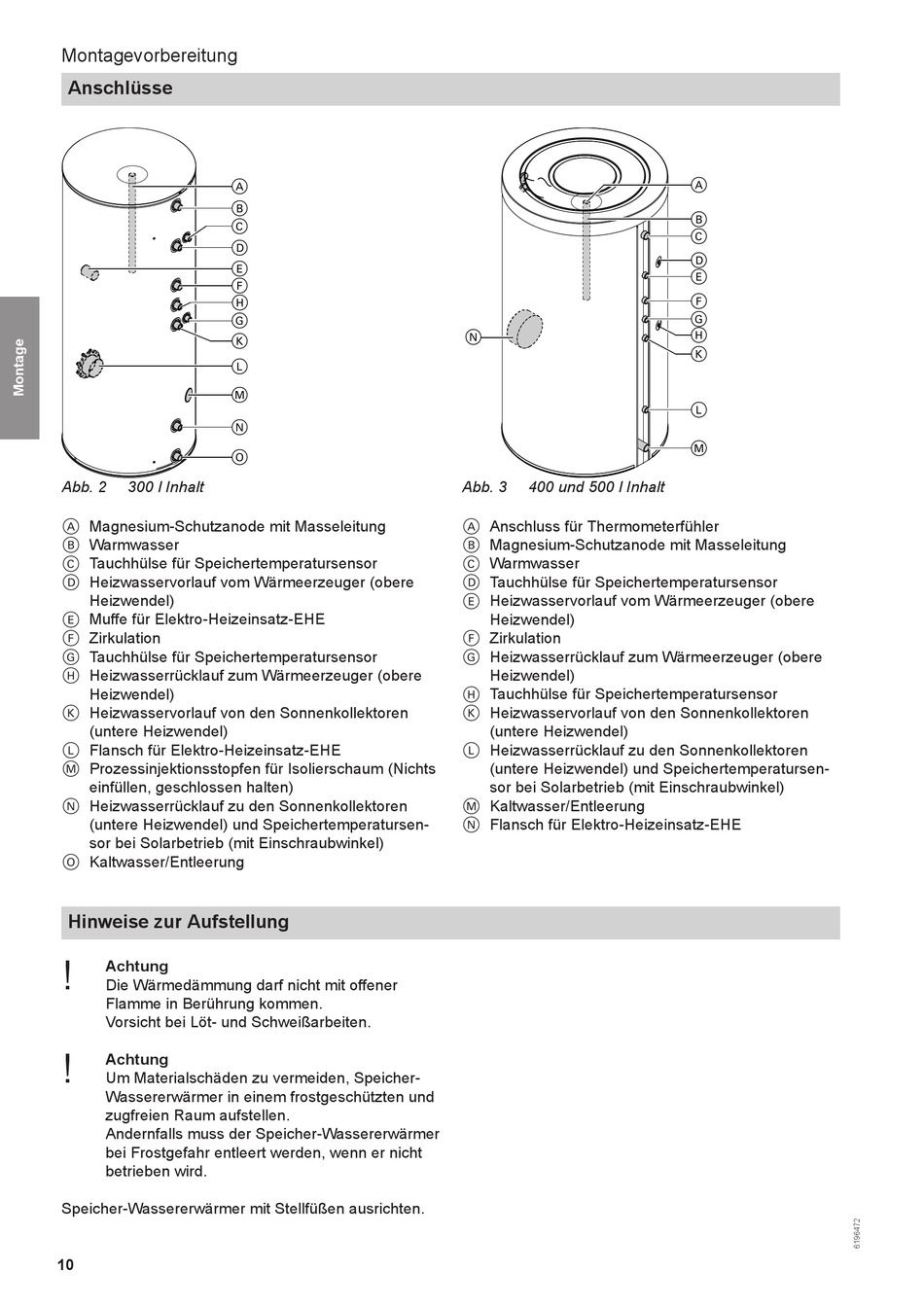

Abb. 2 300 l Inhalt
Magnesium-Schutzanode mit Masseleitung
A
Warmwasser
B
Tauchhülse für Speichertemperatursensor
C
Heizwasservorlauf vom Wärmeerzeuger (obere
D
Heizwendel)
Muffe für Elektro-Heizeinsatz-EHE
E
Zirkulation
F
Tauchhülse für Speichertemperatursensor
G
Heizwasserrücklauf zum Wärmeerzeuger (obere
H
Heizwendel)
Heizwasservorlauf von den Sonnenkollektoren
K
(untere Heizwendel)
Flansch für Elektro-Heizeinsatz-EHE
L
M Prozessinjektionsstopfen für Isolierschaum (Nichts
einfüllen, geschlossen halten)
Heizwasserrücklauf zu den Sonnenkollektoren
N
(untere Heizwendel) und Speichertemperatursen-
sor bei Solarbetrieb (mit Einschraubwinkel)
Kaltwasser/Entleerung
O
Hinweise zur Aufstellung
!
Achtung
Die Wärmedämmung darf nicht mit offener
Flamme in Berührung kommen.
Vorsicht bei Löt- und Schweißarbeiten.
!
Achtung
Um Materialschäden zu vermeiden, Speicher-
Wassererwärmer in einem frostgeschützten und
zugfreien Raum aufstellen.
Andernfalls muss der Speicher-Wassererwärmer
bei Frostgefahr entleert werden, wenn er nicht
betrieben wird.
Speicher-Wassererwärmer mit Stellfüßen ausrichten.
10
N
Abb. 3 400 und 500 l Inhalt
Anschluss für Thermometerfühler
A
Magnesium-Schutzanode mit Masseleitung
B
Warmwasser
C
Tauchhülse für Speichertemperatursensor
D
Heizwasservorlauf vom Wärmeerzeuger (obere
E
Heizwendel)
Zirkulation
F
Heizwasserrücklauf zum Wärmeerzeuger (obere
G
Heizwendel)
Tauchhülse für Speichertemperatursensor
H
Heizwasservorlauf von den Sonnenkollektoren
K
(untere Heizwendel)
Heizwasserrücklauf zu den Sonnenkollektoren
L
(untere Heizwendel) und Speichertemperatursen-
sor bei Solarbetrieb (mit Einschraubwinkel)
Kaltwasser/Entleerung
M
Flansch für Elektro-Heizeinsatz-EHE
N
