Montageablauf
400 und 500 l Inhalt

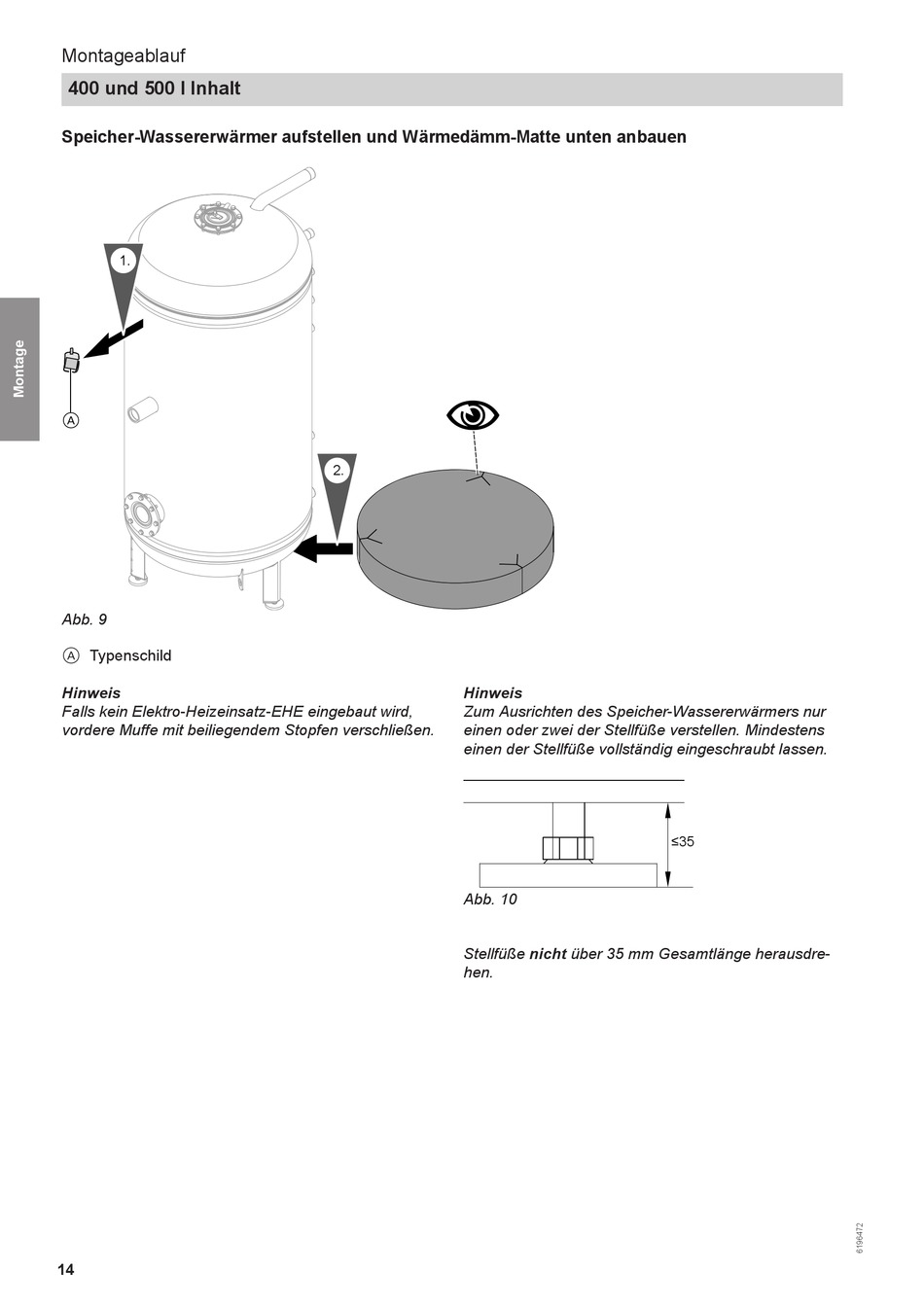

Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten anbauen
1.
A
Abb. 9
Typenschild
A
Hinweis
Falls kein Elektro-Heizeinsatz-EHE eingebaut wird,
vordere Muffe mit beiliegendem Stopfen verschließen.
14
2.
Hinweis
Zum Ausrichten des Speicher-Wassererwärmers nur
einen oder zwei der Stellfüße verstellen. Mindestens
einen der Stellfüße vollständig eingeschraubt lassen.
Abb. 10
Stellfüße nicht über 35 mm Gesamtlänge herausdre-
hen.
≤35
