Montageablauf
400 und 500 l Inhalt
Thermometer (falls vorhanden) und Abdeckleisten anbauen
B
C
4.
D
2.

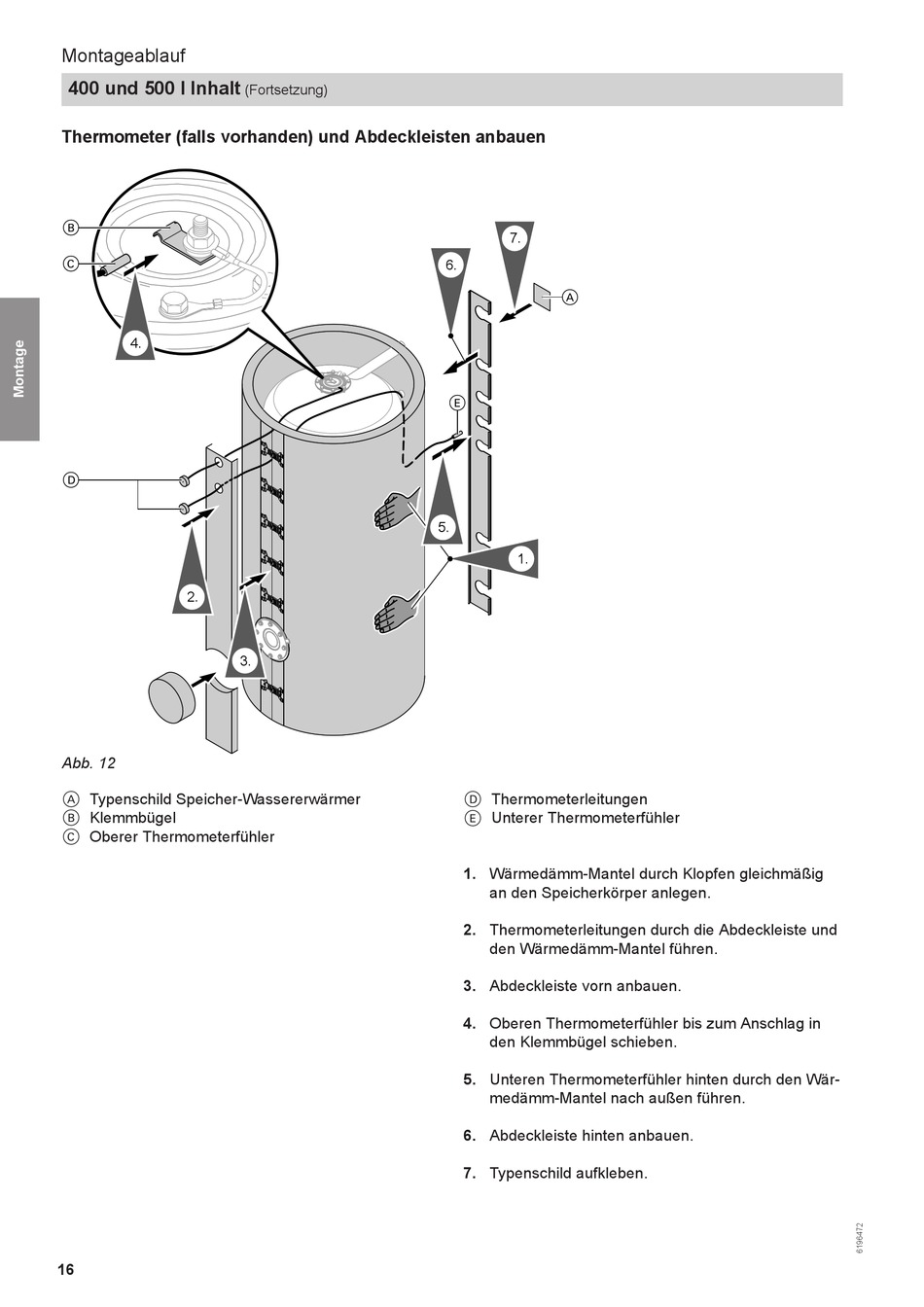

Abb. 12
A Typenschild Speicher-Wassererwärmer
Klemmbügel
B
Oberer Thermometerfühler
C
16
(Fortsetzung)
3.
7.
6.
A
E
5.
1.
D Thermometerleitungen
Unterer Thermometerfühler
E
1. Wärmedämm-Mantel durch Klopfen gleichmäßig
an den Speicherkörper anlegen.
2. Thermometerleitungen durch die Abdeckleiste und
den Wärmedämm-Mantel führen.
3. Abdeckleiste vorn anbauen.
4. Oberen Thermometerfühler bis zum Anschlag in
den Klemmbügel schieben.
5. Unteren Thermometerfühler hinten durch den Wär-
medämm-Mantel nach außen führen.
6. Abdeckleiste hinten anbauen.
7. Typenschild aufkleben.
