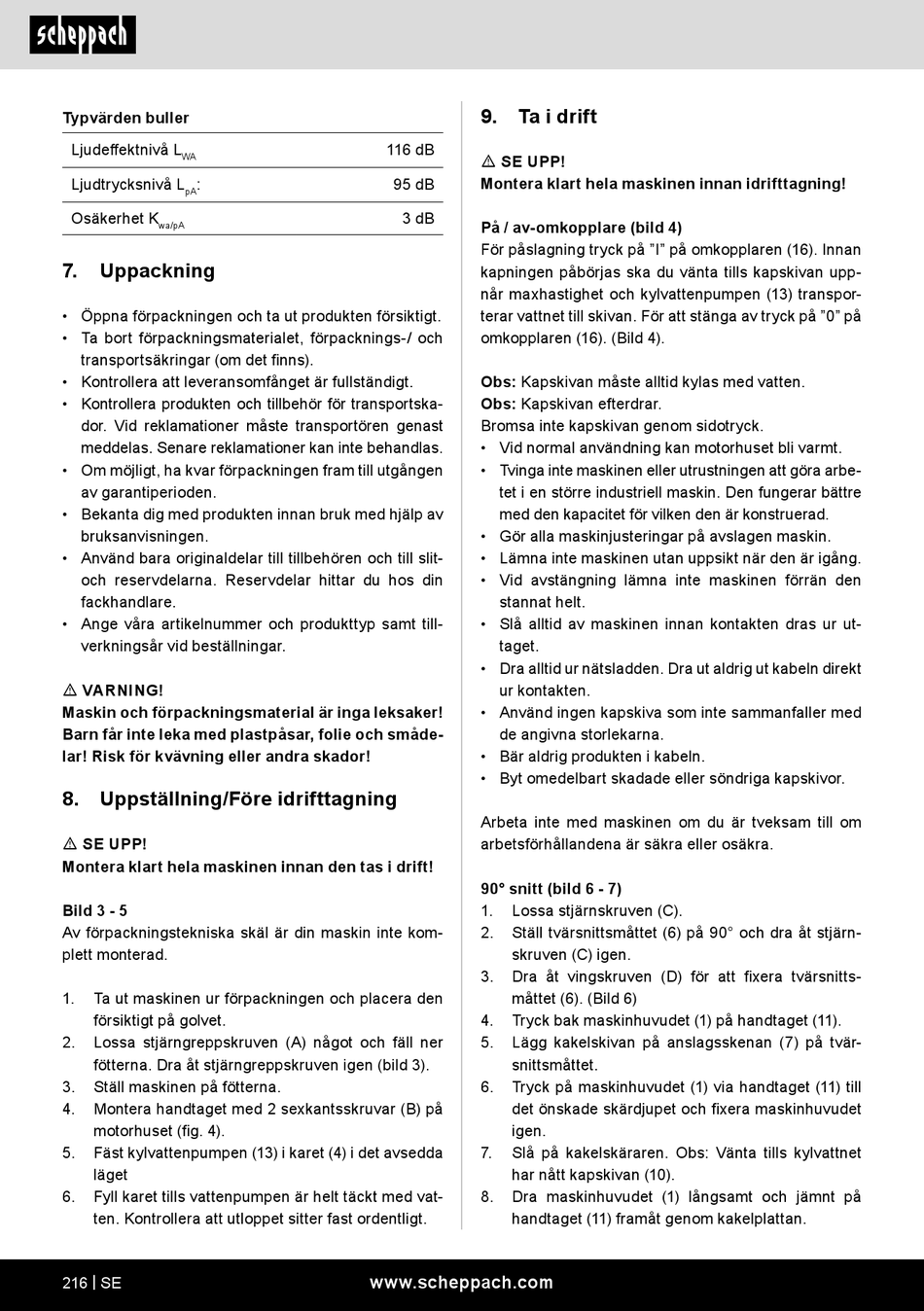

Typvärden buller
Ljudeffektnivå L
WA
Ljudtrycksnivå L :
pA
Osäkerhet K
wa/pA
7. Uppackning
• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera produkten och tillbehör för transportska-
dor. Vid reklamationer måste transportören genast
meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av
bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer och produkttyp samt till-
verkningsår vid beställningar.
m VARNING!
Maskin och förpackningsmaterial är inga leksaker!
Barn får inte leka med plastpåsar, folie och småde-
lar! Risk för kvävning eller andra skador!
8. Uppställning/Före idrifttagning
m SE UPP!
Montera klart hela maskinen innan den tas i drift!
Bild 3 - 5
Av förpackningstekniska skäl är din maskin inte kom-
plett monterad.
1. Ta ut maskinen ur förpackningen och placera den
försiktigt på golvet.
2. Lossa stjärngreppskruven (A) något och fäll ner
fötterna. Dra åt stjärngreppskruven igen (bild 3).
3. Ställ maskinen på fötterna.
4. Montera handtaget med 2 sexkantsskruvar (B) på
motorhuset (fig. 4).
5. Fäst kylvattenpumpen (13) i karet (4) i det avsedda
läget
6. Fyll karet tills vattenpumpen är helt täckt med vat-
ten. Kontrollera att utloppet sitter fast ordentligt.
216 | SE
9. Ta i drift
116 dB
m SE UPP!
Montera klart hela maskinen innan idrifttagning!
95 dB
3 dB
På / av-omkopplare (bild 4)
För påslagning tryck på "I" på omkopplaren (16). Innan
kapningen påbörjas ska du vänta tills kapskivan upp-
når maxhastighet och kylvattenpumpen (13) transpor-
terar vattnet till skivan. För att stänga av tryck på "0" på
omkopplaren (16). (Bild 4).
Obs: Kapskivan måste alltid kylas med vatten.
Obs: Kapskivan efterdrar.
Bromsa inte kapskivan genom sidotryck.
• Vid normal användning kan motorhuset bli varmt.
• Tvinga inte maskinen eller utrustningen att göra arbe-
tet i en större industriell maskin. Den fungerar bättre
med den kapacitet för vilken den är konstruerad.
• Gör alla maskinjusteringar på avslagen maskin.
• Lämna inte maskinen utan uppsikt när den är igång.
• Vid avstängning lämna inte maskinen förrän den
stannat helt.
• Slå alltid av maskinen innan kontakten dras ur ut-
taget.
• Dra alltid ur nätsladden. Dra ut aldrig ut kabeln direkt
ur kontakten.
• Använd ingen kapskiva som inte sammanfaller med
de angivna storlekarna.
• Bär aldrig produkten i kabeln.
• Byt omedelbart skadade eller söndriga kapskivor.
Arbeta inte med maskinen om du är tveksam till om
arbetsförhållandena är säkra eller osäkra.
90° snitt (bild 6 - 7)
1. Lossa stjärnskruven (C).
2. Ställ tvärsnittsmåttet (6) på 90° och dra åt stjärn-
skruven (C) igen.
3. Dra åt vingskruven (D) för att fixera tvärsnitts-
måttet (6). (Bild 6)
4. Tryck bak maskinhuvudet (1) på handtaget (11).
5. Lägg kakelskivan på anslagsskenan (7) på tvär-
snittsmåttet.
6. Tryck på maskinhuvudet (1) via handtaget (11) till
det önskade skärdjupet och fixera maskinhuvudet
igen.
7. Slå på kakelskäraren. Obs: Vänta tills kylvattnet
har nått kapskivan (10).
8. Dra maskinhuvudet (1) långsamt och jämnt på
handtaget (11) framåt genom kakelplattan.
