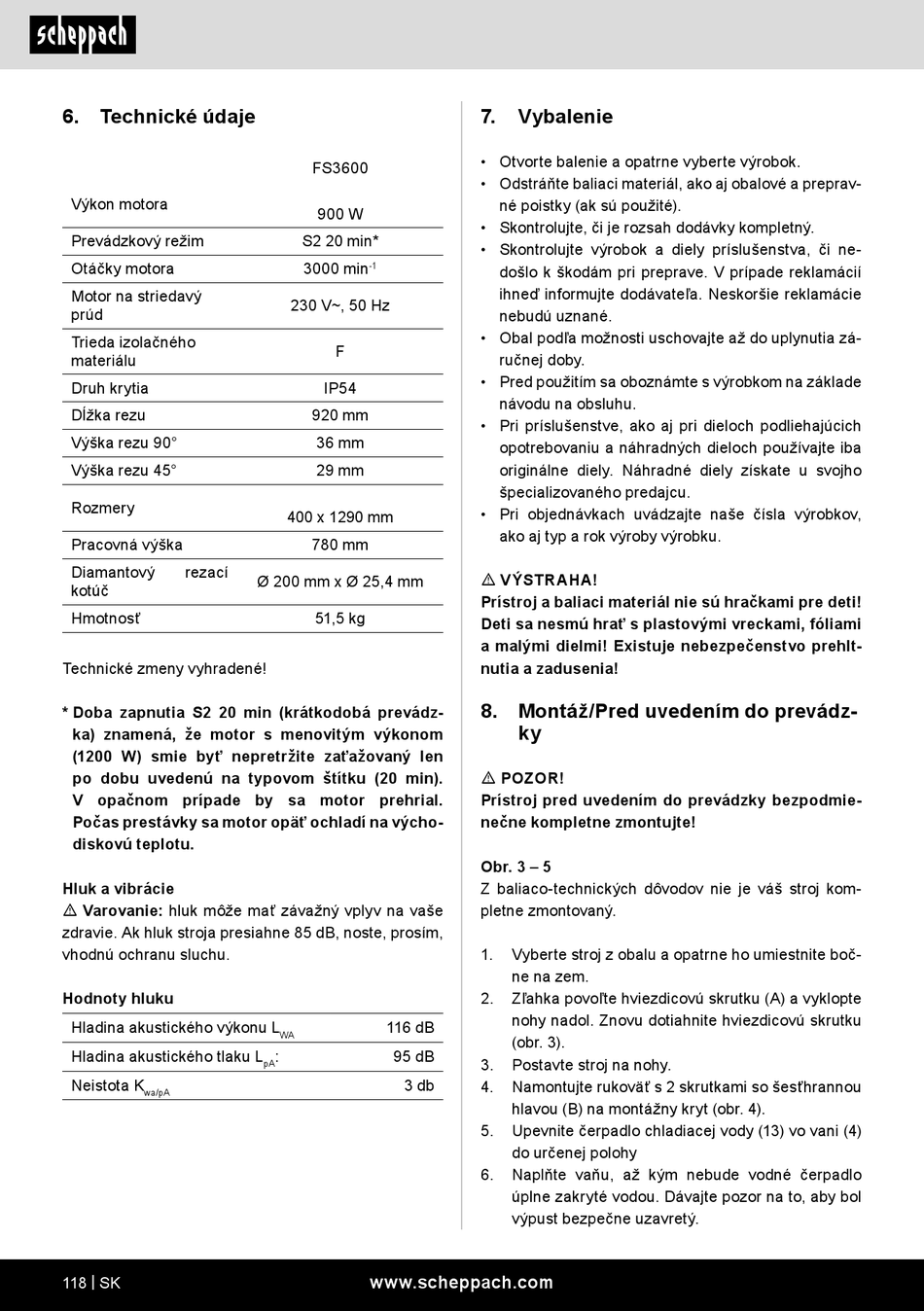

6. Technické údaje
Výkon motora
Prevádzkový režim
Otáčky motora
Motor na striedavý
prúd
Trieda izolačného
materiálu
Druh krytia
Dĺžka rezu
Výška rezu 90°
Výška rezu 45°
Rozmery
Pracovná výška
Diamantový
rezací
kotúč
Hmotnosť
Technické zmeny vyhradené!
* Doba zapnutia S2 20 min (krátkodobá prevádz-
ka) znamená, že motor s menovitým výkonom
(1200 W) smie byť nepretržite zaťažovaný len
po dobu uvedenú na typovom štítku (20 min).
V opačnom prípade by sa motor prehrial.
Počas prestávky sa motor opäť ochladí na výcho-
diskovú teplotu.
Hluk a vibrácie
m Varovanie: hluk môže mať závažný vplyv na vaše
zdravie. Ak hluk stroja presiahne 85 dB, noste, prosím,
vhodnú ochranu sluchu.
Hodnoty hluku
Hladina akustického výkonu L
Hladina akustického tlaku L
Neistota K
wa/pA
118 | SK
FS3600
900 W
S2 20 min*
3000 min
-1
230 V~, 50 Hz
F
IP54
920 mm
36 mm
29 mm
400 x 1290 mm
780 mm
Ø 200 mm x Ø 25,4 mm
51,5 kg
116 dB
WA
:
95 dB
pA
3 db
www.scheppach.com
7.
Vybalenie
• Otvorte balenie a opatrne vyberte výrobok.
• Odstráňte baliaci materiál, ako aj obalové a preprav-
né poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Skontrolujte výrobok a diely príslušenstva, či ne-
došlo k škodám pri preprave. V prípade reklamácií
ihneď informujte dodávateľa. Neskoršie reklamácie
nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia zá-
ručnej doby.
• Pred použitím sa oboznámte s výrobkom na základe
návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby výrobku.
m VÝSTRAHA!
Prístroj a baliaci materiál nie sú hračkami pre deti!
Deti sa nesmú hrať s plastovými vreckami, fóliami
a malými dielmi! Existuje nebezpečenstvo prehlt-
nutia a zadusenia!
8. Montáž/Pred uvedením do prevádz-
ky
m POZOR!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Obr. 3 – 5
Z baliaco-technických dôvodov nie je váš stroj kom-
pletne zmontovaný.
1.
Vyberte stroj z obalu a opatrne ho umiestnite boč-
ne na zem.
2.
Zľahka povoľte hviezdicovú skrutku (A) a vyklopte
nohy nadol. Znovu dotiahnite hviezdicovú skrutku
(obr. 3).
3.
Postavte stroj na nohy.
4.
Namontujte rukoväť s 2 skrutkami so šesťhrannou
hlavou (B) na montážny kryt (obr. 4).
5.
Upevnite čerpadlo chladiacej vody (13) vo vani (4)
do určenej polohy
6.
Naplňte vaňu, až kým nebude vodné čerpadlo
úplne zakryté vodou. Dávajte pozor na to, aby bol
výpust bezpečne uzavretý.
