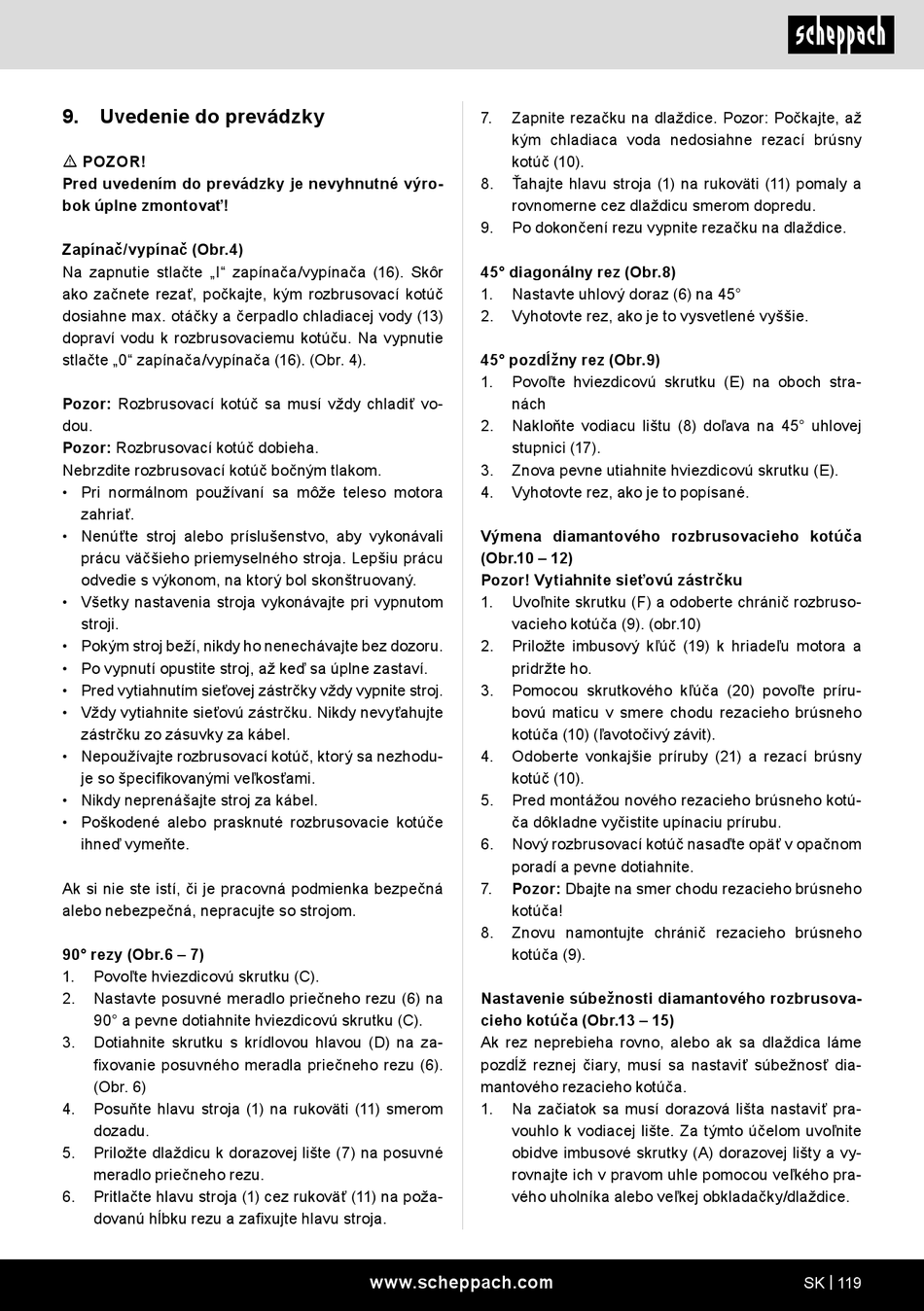

9. Uvedenie do prevádzky
m POZOR!
Pred uvedením do prevádzky je nevyhnutné výro-
bok úplne zmontovať!
Zapínač/vypínač (Obr.4)
Na zapnutie stlačte „I" zapínača/vypínača (16). Skôr
ako začnete rezať, počkajte, kým rozbrusovací kotúč
dosiahne max. otáčky a čerpadlo chladiacej vody (13)
dopraví vodu k rozbrusovaciemu kotúču. Na vypnutie
stlačte „0" zapínača/vypínača (16). (Obr. 4).
Pozor: Rozbrusovací kotúč sa musí vždy chladiť vo-
dou.
Pozor: Rozbrusovací kotúč dobieha.
Nebrzdite rozbrusovací kotúč bočným tlakom.
• Pri normálnom používaní sa môže teleso motora
zahriať.
• Nenúťte stroj alebo príslušenstvo, aby vykonávali
prácu väčšieho priemyselného stroja. Lepšiu prácu
odvedie s výkonom, na ktorý bol skonštruovaný.
• Všetky nastavenia stroja vykonávajte pri vypnutom
stroji.
• Pokým stroj beží, nikdy ho nenechávajte bez dozoru.
• Po vypnutí opustite stroj, až keď sa úplne zastaví.
• Pred vytiahnutím sieťovej zástrčky vždy vypnite stroj.
• Vždy vytiahnite sieťovú zástrčku. Nikdy nevyťahujte
zástrčku zo zásuvky za kábel.
• Nepoužívajte rozbrusovací kotúč, ktorý sa nezhodu-
je so špecifikovanými veľkosťami.
• Nikdy neprenášajte stroj za kábel.
• Poškodené alebo prasknuté rozbrusovacie kotúče
ihneď vymeňte.
Ak si nie ste istí, či je pracovná podmienka bezpečná
alebo nebezpečná, nepracujte so strojom.
90° rezy (Obr.6 – 7)
1. Povoľte hviezdicovú skrutku (C).
2. Nastavte posuvné meradlo priečneho rezu (6) na
90° a pevne dotiahnite hviezdicovú skrutku (C).
3. Dotiahnite skrutku s krídlovou hlavou (D) na za-
fixovanie posuvného meradla priečneho rezu (6).
(Obr. 6)
4. Posuňte hlavu stroja (1) na rukoväti (11) smerom
dozadu.
5. Priložte dlaždicu k dorazovej lište (7) na posuvné
meradlo priečneho rezu.
6. Pritlačte hlavu stroja (1) cez rukoväť (11) na poža-
dovanú hĺbku rezu a zafixujte hlavu stroja.
7. Zapnite rezačku na dlaždice. Pozor: Počkajte, až
kým chladiaca voda nedosiahne rezací brúsny
kotúč (10).
8. Ťahajte hlavu stroja (1) na rukoväti (11) pomaly a
rovnomerne cez dlaždicu smerom dopredu.
9. Po dokončení rezu vypnite rezačku na dlaždice.
45° diagonálny rez (Obr.8)
1. Nastavte uhlový doraz (6) na 45°
2. Vyhotovte rez, ako je to vysvetlené vyššie.
45° pozdĺžny rez (Obr.9)
1. Povoľte hviezdicovú skrutku (E) na oboch stra-
nách
2. Nakloňte vodiacu lištu (8) doľava na 45° uhlovej
stupnici (17).
3. Znova pevne utiahnite hviezdicovú skrutku (E).
4. Vyhotovte rez, ako je to popísané.
Výmena diamantového rozbrusovacieho kotúča
(Obr.10 – 12)
Pozor! Vytiahnite sieťovú zástrčku
1. Uvoľnite skrutku (F) a odoberte chránič rozbruso-
vacieho kotúča (9). (obr.10)
2. Priložte imbusový kľúč (19) k hriadeľu motora a
pridržte ho.
3. Pomocou skrutkového kľúča (20) povoľte príru-
bovú maticu v smere chodu rezacieho brúsneho
kotúča (10) (ľavotočivý závit).
4. Odoberte vonkajšie príruby (21) a rezací brúsny
kotúč (10).
5. Pred montážou nového rezacieho brúsneho kotú-
ča dôkladne vyčistite upínaciu prírubu.
6. Nový rozbrusovací kotúč nasaďte opäť v opačnom
poradí a pevne dotiahnite.
7. Pozor: Dbajte na smer chodu rezacieho brúsneho
kotúča!
8. Znovu namontujte chránič rezacieho brúsneho
kotúča (9).
Nastavenie súbežnosti diamantového rozbrusova-
cieho kotúča (Obr.13 – 15)
Ak rez neprebieha rovno, alebo ak sa dlaždica láme
pozdĺž reznej čiary, musí sa nastaviť súbežnosť dia-
mantového rezacieho kotúča.
1. Na začiatok sa musí dorazová lišta nastaviť pra-
vouhlo k vodiacej lište. Za týmto účelom uvoľnite
obidve imbusové skrutky (A) dorazovej lišty a vy-
rovnajte ich v pravom uhle pomocou veľkého pra-
vého uholníka alebo veľkej obkladačky/dlaždice.
