5.
Schieben Sie die fächerförmigen Rahmen bis zum Ende, so dass die
Außenkanten der Rahmen auf gleicher Höhe mit der Außenkante der
Schränke sind.
6.
Markieren Sie die Stellen, an denen Sie die unteren Schrauben anbringen.
Bohren Sie das obere Loch und befestigen Sie die Schrauben. Achten Sie
darauf, dass alle vier Schrauben gut befestigt sind.
7.

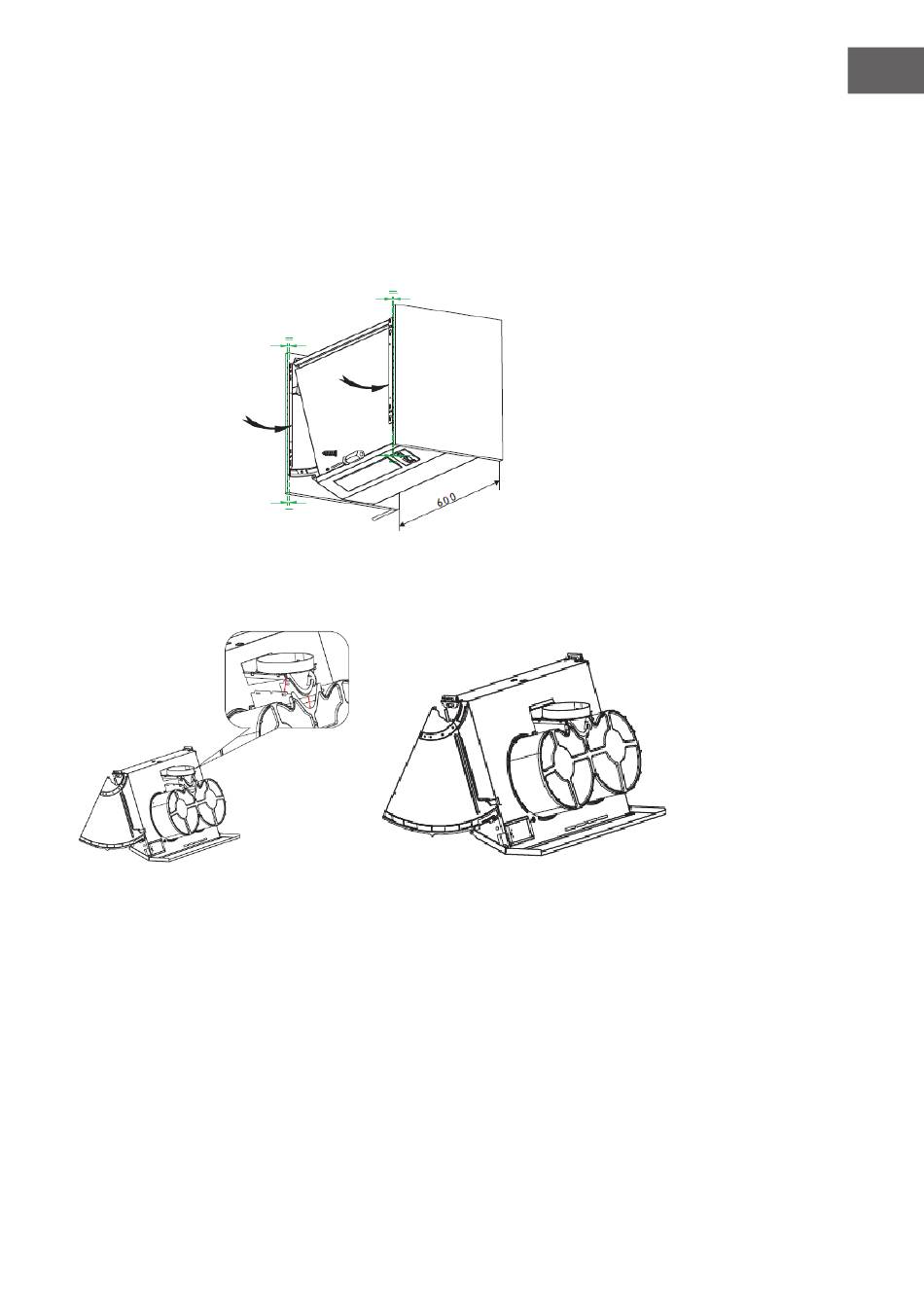

Installieren Sie den Abzug wie folgt: Richten Sie die 3 seitlichen Schlitze des
Abzugs an den 3 Kanten des Gebläses aus, führen Sie die 3 Kanten in den
Abzugschlitz ein (siehe Abb. 1) und schließen Sie dann wie in Abb. 2 gezeigt
ab.
Abb. 1
8.
Verbinden Sie die Abzugsplatte und den Abzugsschlauch, der zur Außenseite
des Gebäudes geführt werden muss. Starre Bausätze, wenn gewünscht, sind
entweder bei dem Händler, der die Haube geliefert hat, oder in Baumärkten
und Baufachgeschäften erhältlich.
9.
Einbau der Tür: Die Tür sollte nicht weniger als 16 mm dick und 385-700 mm
hoch sein und nicht mehr als 7 kg wiegen. Ziehen Sie die beweglichen
fächerförmigen Türrahmen am Kunststoffgriff heraus, und setzen Sie die
fächerförmigen Türrahmen jeweils links und rechts ein.
Abb. 1
DE
7
