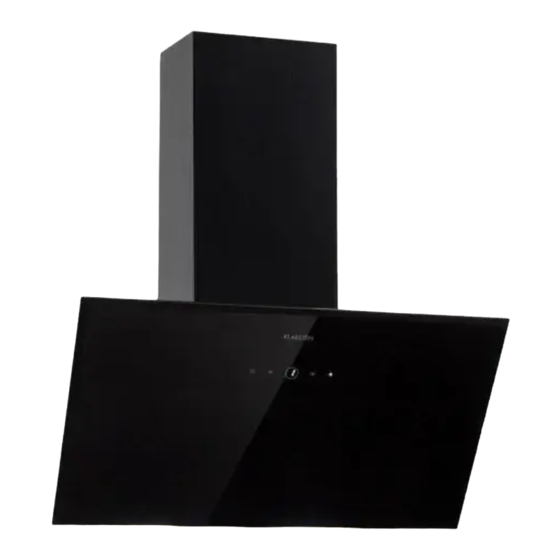

- Seite 1 LAUREL Dunstabzugshaube Range Hood Campana extractora Hotte aspirante Cappa aspirante 10032842 10033767 10033768 10033769 www.klarstein.com...
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäß27en Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf. • Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt entsprechen. - Seite 5 Wichtige Hinweise zum Abluftbetrieb WARNUNG Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird. Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie.
-
Seite 6: Installation
INSTALLATION Vorbereitung Falls sie über einen Abzug nach außen verfügen, können Sie die Abzugshaube wie auf dem Bild rechts installieren. Der Abzugskanal sollte eine Durchmesser von mindestens 150 mm haben und aus Emaille, Aluminium oder einem flexiblen, hitzebeständigen Rohr bestehen. •... -
Seite 7: Abmessungen
Für Modelle mit schräger Ausführung müssen Sie vor der Montage zwei zusätzliche Löcher (8 mm) bohren. Setzen Sie Dübel und Schrauben ein, bevor Sie die Dunstabzugshaube ab der Wand aufhängen. Abmessungen 10032842 & 10033767 10033768 & 10033769... - Seite 8 Heben Sie die Abzugshaube an und Befestigen Sie das Einwege-Ventil hängen Sie die in die Halterung ein. am Luftauslass der Abzugshaube. Befestigen Sie dann den Abluftschlauch am Einwege-Ventil. Kamininstallation Schieben Sie den Innenkamin in den Außenkamin (unterer Kamin) und passen Sie die Höhe wie benötigt an.
- Seite 9 Installation mit Innenentlüftung Falls Sie nicht über einen Außenabzug verfügen, benötigen Sie kein Abluftrohr. Die Installation entspricht der Installation mit Außenentlüftung. Aktivkohlefilter einbauen (nicht im Lieferumfang enthalten) Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer 10032844 zusätzlich einen Aktivkohlefilter erwerben. Besuchen Sie dafür unsere Webseite: www.elektronik-star.de Mit einem Aktivkohlefilter lassen sich Um den Filter installieren zu können,...
-
Seite 10: Tastenfunktionen
TASTENFUNKTIONEN Digitale Anzeige: Drücken Sie diese Taste, um das Gerät ein- und auszuschalten. Leistung verringern: Drücken Sie diese Taste während dem Betrieb, um die Leistung um eine Stufe zu verringern. Leistung erhöhen: Drücken Sie diese Taste während dem Betrieb, um die Leistung um eine Stufe zu erhöhen. -
Seite 11: Fehlersuche Und Fehlerbehebung
Jährlicher Wechsel der Aktivkohlefilter Wenn das Gerät als Umluftgerät genutzt wird (nicht nach außen entlüftet), muss der Aktivkohlefilter mindestens einmal im Jahr ausgetauscht werden, je nachdem, wie häufig die Dunstabzugshaube verwendet wird. Lampe austauschen Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Schrauben Sie die 2 Schrauben der Lampenabdeckung heraus und nehmen Sie sie ab. -
Seite 12: Produktdatenblatt
PRODUKTDATENBLATT Angaben nach Verordnung (EU) Nr. 65/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Artikelnummer 10032842, 10033767, 10033768, 10033769 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch 29,36 kWh/Jahr hood Energieeffizienzklasse fluiddynamische Effizienz 14,08 hood Klasse für die fluiddynamische Effizienz Beleuchtungseffizienz 49,4 Lux/W... - Seite 13 Angaben nach Verordnung (EU) Nr. 66/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Artikelnummer 10032842, 10033767, 10033768, 10033769 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch 29,36 kWh/Jahr hood Zeitverlängerungsfaktor 1,49 Fluiddynamische Effizienz 14,08 hood Energieeffizienzindex 66,18 hood Gemessener Luftvolumenstrom im 184,55 m³/h Bestpunkt...
-
Seite 14: Hinweise Zum Umweltschutz
HINWEISE ZUM UMWELTSCHUTZ • Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann. • Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht. - Seite 15 Dear Customer, Congratulations on purchasing this device. Please read the following instructions carefully and follow them to prevent possible damages. We assume no liability for damage caused by disregard of the instructions and improper use. Scan the QR code to get access to the latest user manual and more product information.
-
Seite 16: Safety Instructions
SAFETY INSTRUCTIONS • Thank you for purchasing this cooker hood. Please read the instruction manual carefully before you use the cooker hood, and keep it in a safe place. • The installation work must be carried out by a qualified electrician or competent person. - Seite 17 Important notes about the extraction mode WARNING Risk of poisoning from exhaust gases sucked back. Never operate the device in extraction mode simultaneously with an open flue appliance when there is not adequate airflow guaranteed. Open fl ue combustion equipment (for example, gas, oil, wood or coal-fi red heaters, tankless water heaters, water heaters) pulls combustion air from the room and runs it through an exhaust pipe or chimney to the outside.
-
Seite 18: Installation
INSTALLATION Preparation If you have an outlet to the outside, your cooker hood can be connected as below picture by means of an extraction duct (enamel, aluminium, flexible pipe or inflammable material with an interior diameter of 150mm) • Before installation, turn the unit off and unplug it from the outlet. - Seite 19 For inclined panel model, you need to drill 2 x 8 mm extra holes an use screw plugs and screws befor installation. Dimensions 10032842 & 10033767 10033768 & 10033769...
- Seite 20 Leave up the cooker hood and hang Fix the one-way-valve to the air outlet onto the wall bracket hook. of the cooker hood. Then, attached the exhaust pipe onto the one-way-valve. Chimney installation Put the upper chimney into lower chimney. Then pulling out the upper chimney upwards.
- Seite 21 Installation (Vent inside) If you do not have an outlet to the outside, exhaust pipe is not required and the installation is similar to the one show in section “Installation (Vent outside)”. Installing the Carbon Filter Note: An activated carbon filter (item number 10032844) is not included. But you can buy it as an extractor hood.
-
Seite 22: Button Functions
BUTTON FUNCTIONS Digital display key: Press this key to make power on and off. Power down key: On working condition, press this key to decrease the power one level. Power up key: On working condition, press this key to increase the power one level. -
Seite 23: Troubleshooting
Annual Cleaning for Activated Filter Apply solely to unit that installed as a recirculation unit (not vented to the outside). This filter traps odours and must be replaced at least once a year depending on how frequent the cooker hood used. Replacing Bulbs •... -
Seite 24: Product Data Sheet
PRODUCT DATA SHEET Information according to Regulation (EU) No. 65/2014 Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:20 1 1+A1 1:2014+A12:2015 Item number 10032842, 10033767, 10033768, 10033769 Description Symbol Value Unit Annual Energy Consumption 29,36 kWh/Year hood Energy Efficiency class Fluid Dynamic Efficiency 14,08 hood... - Seite 25 Information according to Regulation (EU) No. 66/2014 Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:20 1 1+A1 1:2014+A12:2015 Item number 10032842, 10033767, 10033768, 10033769 Description Symbol Value Unit Annual Energy Consumption 29,36 kWh/Year hood Time increase factor 1,49 Fluid Dynamic Efficiency 14,08 hood Energy Efficiency Index...
-
Seite 26: Notes On Environmental Protection
NOTES ON ENVIRONMENTAL PROTECTION • During cooking, make sure that there is sufficient air supply so that the cooker hood can operate efficiently and with low operating noise. • Adjust the fan speed to the amount of steam produced during cooking. Use the intensive mode only when necessary. - Seite 27 Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad.
-
Seite 28: Indicaciones De Seguridad
INDICACIONES DE SEGURIDAD • Lea atentamente todas las indicaciones y conserve este manual para consultas posteriores. • Los trabajos de montaje deben ser realizados solamente por un electricista u otro profesional. Antes de utilizar la campana extractora, asegúrese de que la tensión (V) y la frecuencia indicada en la campana extractora (Hz) coinciden con la tensión (V) y frecuencia (Hz) de su suministro eléctrico. - Seite 29 Notas importantes acerca del modo de extracción ADVERTENCIA Peligro de muerte, riesgo de intoxicación provocado por gases en combustión aspirados. Nunca ponga en funcionamiento la función de extracción simultáneamente con un dispositivo que genere calor en una estancia estanca si no se ha garantizado una ventilación sufi ciente.
-
Seite 30: Instalación
INSTALACIÓN Preparación Si tiene una campana extractora con salida exterior, usted puede instalar la campana como se muestra en la imagen de la derecha. El conducto debe tener un diámetro de al menos 150 mm y estar hecho de esmalte, aluminio o un tubo flexible y resistente al calor. - Seite 31 Para los modelos con oblicuidad, es necesario taladrar dos orifi cios adicionales (8 mm) antes del montaje. Inserte las clavijas y los tornillos antes de colgar la campana extractora en la pared. Dimensiones 10032842 & 10033767 10033768 & 10033769...
- Seite 32 Levante la campana extractora y Conecte la válvula unidireccional cuélguela en el soporte. a la salida de aire de la campana extractora. A continuación, conecte la manguera de aire de escape a la válvula unidireccional. Instalación de la chimenea Empuje la chimenea interior en la chimenea exterior (chimenea de abajo) y ajuste la altura según sea necesario.
- Seite 33 Instalación con ventilación interior Si no tiene un conducto de humos externo, no necesitará un tubo de escape. La instalación corresponde a la instalación con ventilación externa. Instalación del filtro de carbón activado Atención: No está incluido un filtro de carbón activado (número de artículo 10032844).
-
Seite 34: Funciones De Las Teclas
FUNCIONES DE LAS TECLAS Pantalla digital: Pulse este botón para encender y apagar la unidad. Reducir la potencia: Pulse este botón durante el funcionamiento para reducir la potencia por un nivel. Aumentar la potencia: Pulse este botón durante el funcionamiento para aumentar la potencia por un nivel. -
Seite 35: Detección Y Resolución De Problemas
Cambio anual de filtros de carbón activado Si la unidad se utiliza como unidad de recirculación (no ventilada hacia el exterior), el filtro de carbón activado debe sustituirse al menos una vez al año, dependiendo de la frecuencia de uso de la campana extractora. Cambio de la lámpara 1. -
Seite 36: Ficha Técnica Del Producto
FICHA TÉCNICA DEL PRODUCTO Información según el Reglamento (UE) nº 65/2014 Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:201 1+A1 1:2014 +A12:2015 Número de artículo 10032842, 10033767, 10033768, 10033769 Descripción Símbolo Valor Unidad Consumo anual de energía 29,36 kWh/Año hood Clase de eficiencia energética eficiencia fluidodinámica 14,08... - Seite 37 Datos según el Reglamento (UE) nº 66/2014 Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:201 1+A1 1:2014 +A12:2015 Número de artículo 10032842, 10033767, 10033768, 10033769 Descripción Símbolo Valor Unidad Consumo anual de energía 29,36 kWh/Año hood Factor de extensión temporal 1,49 eficiencia fluidodinámica 14,08...
-
Seite 38: Notas Para Cuidar Del Medio Ambiente
NOTAS PARA CUIDAR DEL MEDIO AMBIENTE • Durante la cocción, asegúrese de que haya un flujo de aire suficiente para que la campana extractora funcione eficazmente y con poco ruido de funcionamiento. • Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la cocción. - Seite 39 Cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement les instructions suivantes de branchement et d’utilisation afin d’éviter d’éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l’appareil.
-
Seite 40: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ • Lisez attentivement toutes les consignes avant d’utiliser l’appareil et conservez ce mode d’emploi pour vous y référer ultérieurement. • Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d‘utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à... - Seite 41 Remarques importantes concernant le mode d‘extraction MISE EN GARDE Danger de mort, risques d‘intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d’aspiration de l’appareil en même temps qu’un foyer dépendant de l’air ambiant si l’air frais est insuffi sant.
-
Seite 42: Installation
INSTALLATION Préparation Si vous avez une évacuation vers l‘extérieur, vous pouvez installer la hotte comme indiqué sur l‘illustration à droite. Le conduit d‘extraction doit avoir un diamètre d‘au moins 150 mm et être fait d‘émail, d‘aluminium ou d‘un tuyau flexible résistant à... - Seite 43 Percez trois trous de 8 mm pour le support. Fixez le support au mur avec les vis et chevilles fournies. Dimensions 10032842 & 10033767 10033768 & 10033769...
- Seite 44 Soulevez la hotte et accrochez-la sur le Fixez la soupape unidirectionnelle à support. la sortie d'air de la hotte. Fixez ensuite le conduit d'extraction à la soupape unidirectionnelle. Installation de la cheminée Glissez la cheminée intérieure dans la cheminée extérieure (cheminée inférieure) et ajustez la hauteur au besoin.
- Seite 45 Installation en recirculation d‘air Si vous n‘avez pas d‘évacuation externe, vous n‘avez pas besoin d‘un tuyau d‘extraction. Le reste de l‘installation correspond à l‘installation avec extraction. Installation de filtres à charbon actif Remarque : le filtre à charbon actif (article numéro 10032844) ne fait pas partie de la livraison.
-
Seite 46: Touches De Commandes
TOUCHES DE COMMANDES Ecran numérique : appuyez sur cette touche pour allumer et éteindre l'appareil. Réduire la puissance : appuyez sur cette touche pour réduire d'un cran la puissance pendant le fonctionnement. Augmenter la puissance : appuyez sur cette touche pour augmenter la puissance d'un cran pendant le fonctionnement. -
Seite 47: Résolution Des Problèmes
Remplacement annuel du filtre à charbon actif Si l‘appareil est utilisé en mode de circulation d‘air (non ventilée vers l‘extérieur), le filtre à charbon actif doit être remplacé au moins une fois par an, en fonction de la fréquence d‘utilisation de la hotte. Remplacement d‘une ampoule Mettez l‘appareil hors tension et débranchez la fiche de la prise. -
Seite 48: Fiche De Données Produit
FICHE DE DONNÉES PRODUIT Informations selon le règlement (UE) n ° 65/2014 Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Numéro d‘article 10032842, 10033767, 10033768, 10033769 Description Symbole Valeur Unité Consommation annuelle d'énergie 29,36 kWh/Année hood Classe d'efficacité... - Seite 49 Informations selon le règlement (UE) n ° 66/2014 Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Numéro d‘article 10032842, 10033767, 10033768, 10033769 Description Symbole Valeur Unité Consommation annuelle d'énergie 29,36 kWh/Année hood Facteur d'extension de temps 1,49 Efficacité...
-
Seite 50: Informations Sur La Protection De L'environnement
INFORMATIONS SUR LA PROTECTION DE L‘ENVIRONNEMENT • Assurez-vous qu‘il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore. • Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. - Seite 51 Gentile cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.
-
Seite 52: Avvertenze Di Sicurezza
AVVERTENZE DI SICUREZZA • Leggere attentamente tutte le istruzioni prima dell´uso e conservare il manuale per consultazioni future. • Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche. - Seite 53 Note importanti circa la modalità di estrazione AVVERTENZA Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l´apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l´aria ambiente, se l´areazione non è suffi ciente. Gli impianti di riscaldamento che sfruttano l´aria ambiente (ad es.
-
Seite 54: Installazione
INSTALLAZIONE Preparazione Se si dispone di uno scarico verso l’esterno, è possibile installare la cappa come indicato nell’immagine a destra. Il canale di scarico deve avere un diametro minimo di 150 mm ed essere composto da smalto, allumino o da un tubo flessibile e termoresistente. - Seite 55 Per modelli inclinati è necessario realizzare altri due fori (8 mm) prima del montaggio. Inserire tasselli e viti, prima di posizionare la cappa sulla parete. Dimensioni 10032842 & 10033767 10033768 & 10033769...
- Seite 56 Sollevare la cappa aspirante e Fissare la valvola monodirezionale agganciarla al supporto. sull’uscita dell’aria della cappa aspirante. Fissare il tubo di scarico alla valvola monodirezionale. Installazione della canna fumaria Inserire la canna interna in quella esterna (canna inferiore) e regolare l’altezza secondo necessità. Misurare l’altezza e realizzare due fori da 2 x 8 mm, per fissare l’asta di supporto.
- Seite 57 Installazione con scarico dell’aria interno Se non si dispone di uno scarico dell’aria verso l’esterno, non è necessario un tubo di scarico. L’installazione corrisponde a quella con scarico verso l’esterno. Montaggio del filtro ai carboni attivi Avvertenza: un filtro ai carboni attivi (numero articolo 10032844) non è incluso nel volume di consegna.
-
Seite 58: Tasti Funzione
TASTI FUNZIONE Display digitale: premere questo tasto per accendere e spegnere il dispositivo. Abbassare la potenza: premere questo tasto a dispositivo in funzione per abbassare la potenza di un livello. Aumentare la potenza: premere questo tasto a dispositivo in funzione per aumentare la potenza di un livello. -
Seite 59: Ricerca E Risoluzione Dei Problemi
Sostituzione annuale del filtro ai carboni attivi Se il dispositivo viene utilizzato in funzione di ricircolo dell’aria (non scaricata all’aperto), il filtro ai carboni attivi deve essere sostituito almeno una volta all’anno, in base alla frequenza di utilizzo della cappa aspirante. Sostituzione della lampadina 1. -
Seite 60: Scheda Dati Del Prodotto
SCHEDA DATI DEL PRODOTTO Indicazioni conformi alla direttiva (UE) N° 65/2014 Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:201 1+A1 1: 2014+A12:2015 Numero articolo 10032842, 10033767, 10033768, 10033769 Definizione Simbolo Valore Unità Consumo energetico annuale 29,36 kWh/Anno hood Classe di efficienza energetica Efficienza fluidodinamica 14,08 hood... - Seite 61 Indicazioni conformi alla direttiva (UE) N° 66/2014 Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:201 1+A1 1: 2014+A12:2015 Numero articolo 10032842, 10033767, 10033768, 10033769 Definizione Simbolo Valore Unità Consumo energetico annuale 29,36 kWh/Anno hood Fattore di incremento nel tempo 1,49 Efficienza fluidodinamica 14,08...
-
Seite 62: Indicazioni Per La Tutela Dell'ambiente
INDICAZIONI PER LA TUTELA DELL’ AMBIENTE • Mentre si cucina, assicurare un sufficiente flusso d’aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa. • Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura.
