5 Montage
5.1 Micro Flow Bench montieren
Die Micro Flow Bench von Endress+Hauser wird auf die Rxn-10-Sonde geschoben und mit einer Klemme mit
drehmomentbegrenzender Rändelschraube gesichert. Die Rändelschraube auf der Rxn-10-Sonde sollte niemals
vollständig entfernt werden.
WARNUNG
Bei der Montage oder Demontage von Optiken immer sicherstellen, dass der Laser und die
Verschlussvorrichtung geschlossen sind.
Rxn-10-Sonde auf der Micro Flow Bench montieren:
1. Metallschraube auf der Rxn-10-Sonde lösen, indem die Schraube um ca. eine Umdrehung gegen den
Uhrzeigersinn gedreht wird (Schraube nicht entfernen).
2. Die Klemme der Endoptik der Sonde auf den Rxn-10-Adapter der Micro Flow Bench stecken.
3. Sonde bis zum Stopp auf den Rxn-10-Adapter der Micro Flow Bench schieben.
4. Rändelschraube durch leichtes Drehen im Uhrzeigersinn festziehen, bis ein Klicken zu hören ist. Das Klicken
zeigt an, dass die Rändelschraube das gewünschte Anziehdrehmoment erreicht hat. Wenn die Schraube
nicht korrekt festgezogen wird, dann löst sich die Optik und kann beschädigt werden.
5. Nach der Montage der Micro Flow Bench mit dem Kalibrierkit für die Micro Flow Bench eine
Intensitätskalibrierung für die Sonde mit der neuen Optik vornehmen.
Rxn-10-Sonde von der Micro Flow Bench entfernen:
1. Drehmomentbegrenzende Rändelschraube lösen, indem sie um ca. eine Umdrehung gegen den
Uhrzeigersinn gedreht wird, sodass der Rxn-10-Adapter von der Klemme freigegeben wird. Schraube nicht
entfernen.
2. Die Sonde vom Adapter herunterschieben.
10

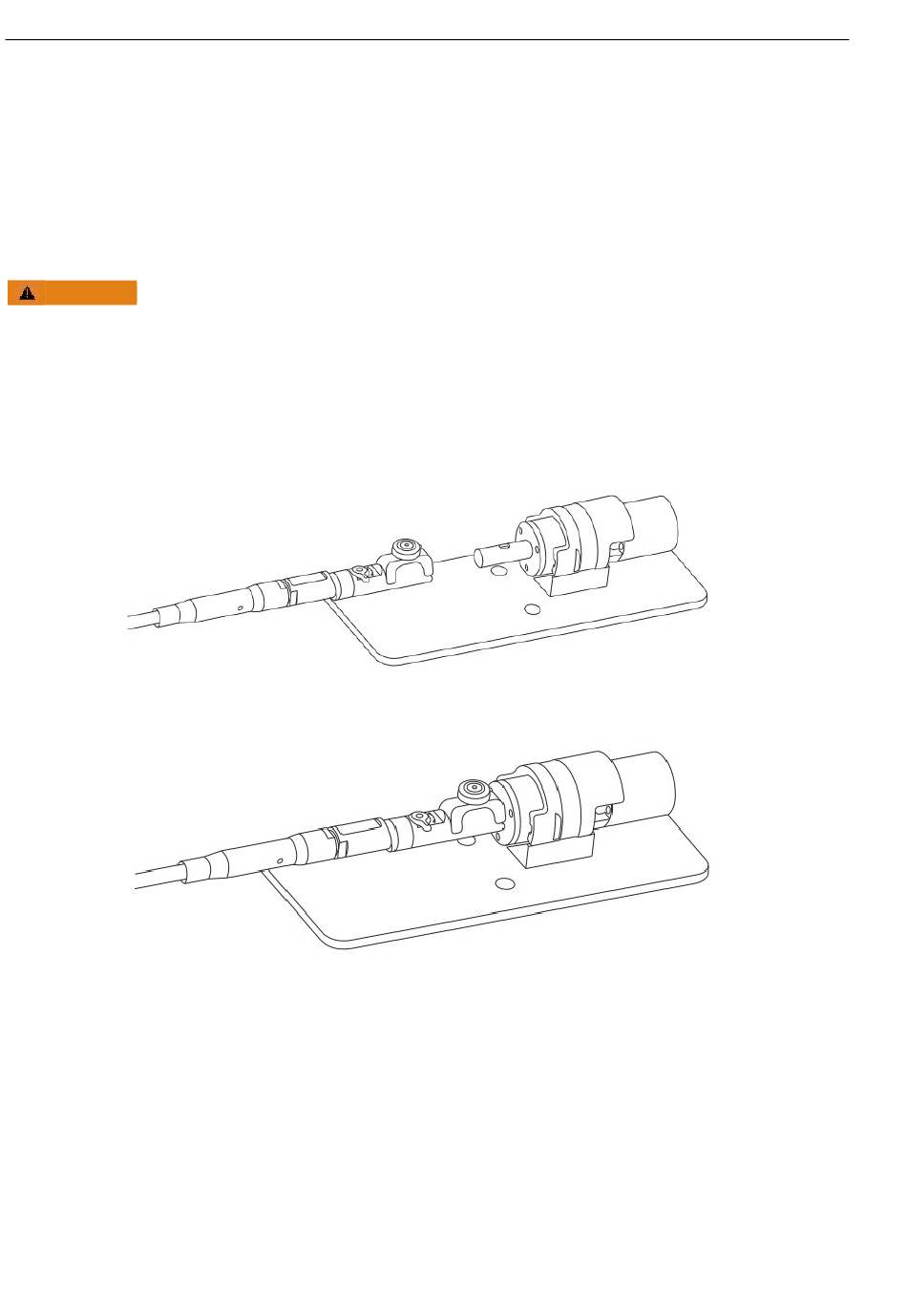

Abbildung 1. Rxn-10-Sonde auf den Rxn-10-Adapter der Micro Flow Bench stecken
Abbildung 2. Endgültige Position der Rxn-10-Sonde auf der Micro Flow Bench
Raman Flow Assembly
A0052579
A0052580
