Betriebsanleitung
6
Betrieb
6.1
Temperatur der Kalibrierzelle für die Micro Flow Bench messen
Während des Kalibriervorgangs wird die Temperatur der Kalibrierzelle für die Micro Flow Bench gemessen und auf
dem Raman-Analysator in die integrierte Raman RunTime 6.2.2+ Software eingegeben.
Temperatur der Kalibrierzelle für die Micro Flow Bench ermitteln:
1. Steckverbinder des Temperatursensors an dem mit Channel 1 gekennzeichneten Anschluss auf der
Temperaturanzeige anbringen.
2. Temperaturanzeige über die rote Power-Taste einschalten.
3. Verifizieren, dass in der Anzeige rechts neben dem Haupttemperaturwert T1 erscheint. Bei Bedarf zu T1
umschalten.
4. Auf der Anzeige ausgegebene Temperatur ablesen und in die Raman RunTime-Software auf dem Analysator
eingeben.
Sicherstellen, dass die auf der Anzeige ausgewählten Temperatureinheiten (°C oder °F) mit den Einheiten
o
übereinstimmen, die in Raman RunTime ausgewählt wurden.
Für eine Anleitung zum Eingeben des Temperaturwerts siehe Handbuch zur Raman RunTime-Software.
o
6.2
Kalibrierdatei als Zubehör
Jede Kalibrierzelle für die Micro Flow Bench wird mit einer Quelldatei für Spektraldaten ausgeliefert, die sich auf
einem Flash-Laufwerk befindet. Die Datei beschreibt die relative spektrale Leistung des Geräts, wie sie durch das
Micro Flow Bench-System gemessen wurde. Die zur Bedienung der Analysatoren verwendete Software ist dafür
konfiguriert, die SSF des Geräts direkt während des Standardisierungsvorgangs des Geräts zu lesen. Die in dieser
Datei bereitgestellten Daten sind spezifisch für die Verwendung mit Analysatoren gedacht und nicht für allgemeine
radiometrische Zwecke.
20

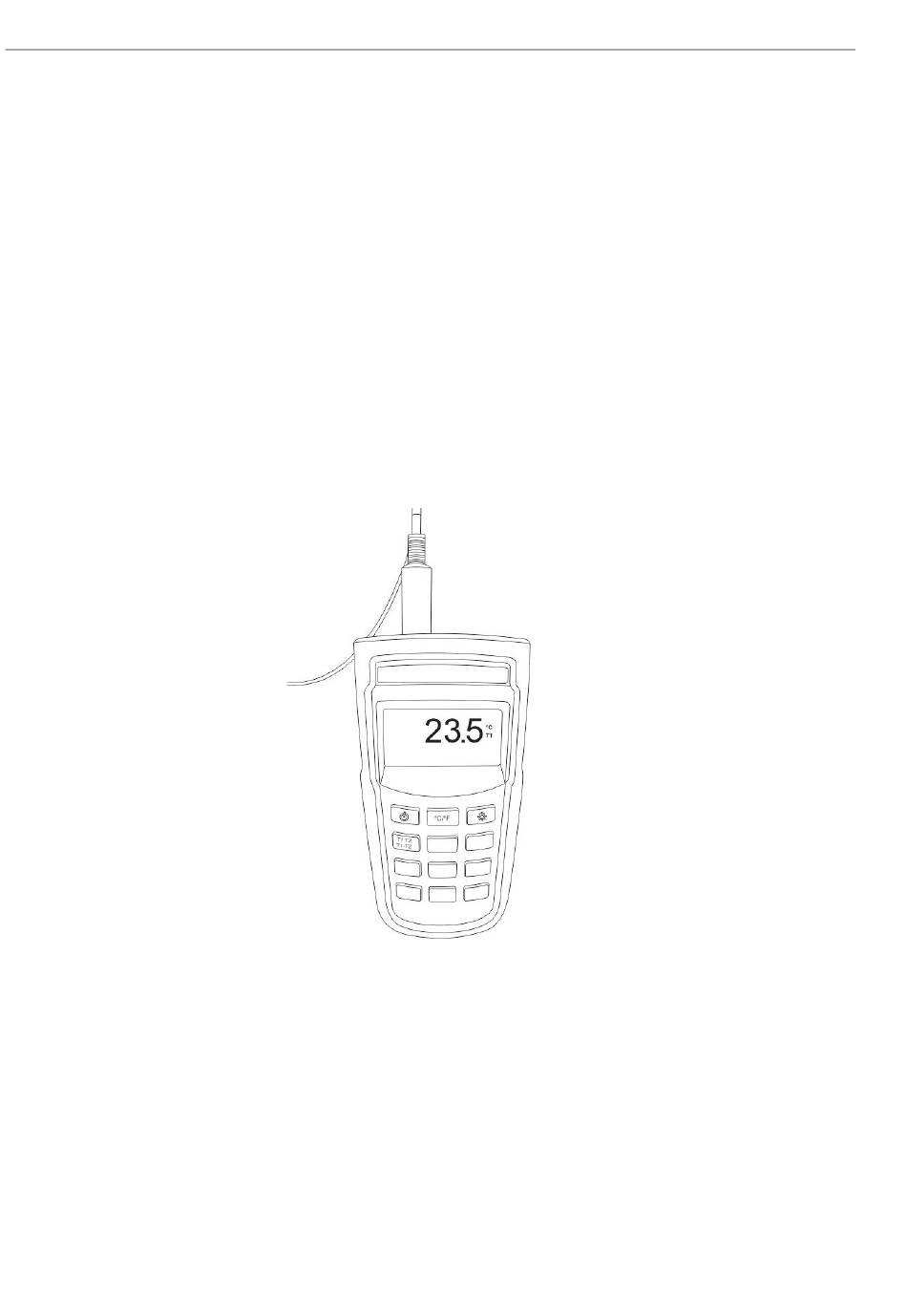

Abbildung 15. Thermometer in den Anschluss zur Temperaturmessung eingeführt
Kalibrier- und Verifizierungskit für Raman Flow Assembly
A0052641
Endress+Hauser
