DF-models DF-4S Varant Crawler Anleitung Seite 57

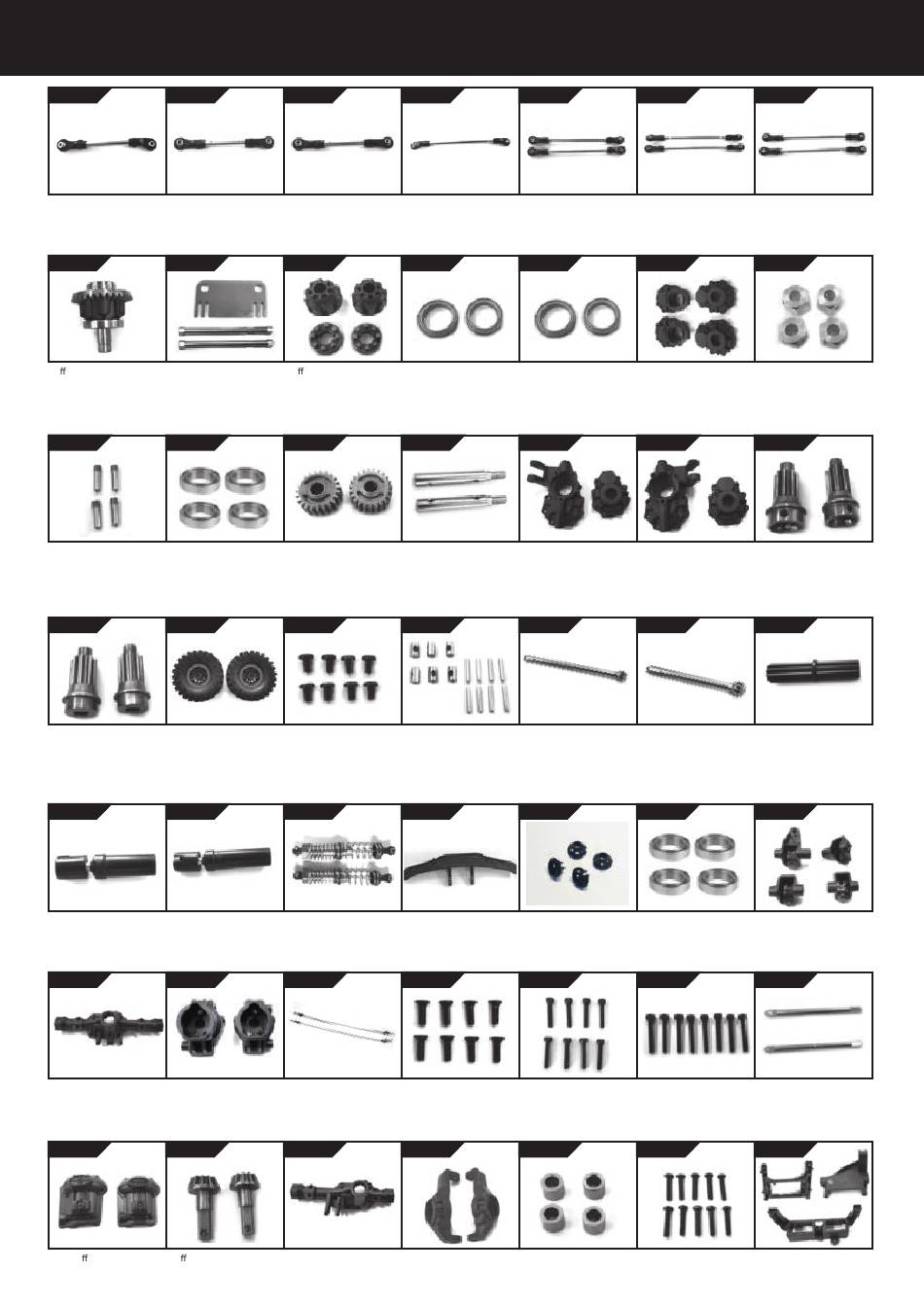

Ersatzteilliste | Spare parts list | Liste des pièces de rechange | Elenco delle parti di ricambio
Lista de piezas de recambio | Seznam náhradních dílů | Lista części zamiennych
7800 7801
Chassis Strebe vorne Lenkstange
Front anti roll rod axle Steering rod
8225 8221
Di erential Karosseriestreben
Body struts
7814 7815
Radmitnehmerpins (4) Kugellager (4)
M3x2.5x11 6x13x5
Hex hub pins (4) Ball bearing (4)
7821 7822
Zahnrad Portalachse Reifen (2)
hinten (2)
Tyres (2)
1st reduction gear
of rear straight axle
reduction gearbox (2)
7828 7829
Mittelantriebswelle Mittelantriebswelle
kurz lang
Center drive shaft Center drive shaft
short long
7835 7836
Achsgehäuse hinten Achsgehäuseauf-
nahmen hinten
Rear straight axle
Joint of rear
straight axle
7842 7843
Achs-Di -Abdeckung Di Kegelrad (2)
Straight bridge wave Driving bevel gear (2)
box cover
7802 7803
Chassis Strebe vorne Lenkstange lang
Front anti roll rod axle Steering rod long
7810
7809
Di Gehäuse und Kugellager (2)
Sperre (je 2) 15x21x4
Diff case and Ball bearing (2)
lock converter (2)
7816 7817
Zahnrad Portal- Radachse (2)
achse (2)
Wheel axle (2)
2nd reduction gear
of straight axle
reduction gearbox (2)
7823 7824
Linsenkopfschraube Achsverbinder und
Pins
2.5x4TM D4.5 (8)
Pan head socket Universal cross
screw shaft + pins
7830 8216
Stoßdämpfer Frontrammer
hinten (2)
Front bumper
Shock absorber
rear (2)
7837 7838
Schaltkabel Senkkopfschraube
Steel wire 2.5x10KM D4.5 (8)
Countersunk screw
7844 7845
Achsgehäuse vorne C-Hub vorne (2)
Front straight axle C-type seat set (2)
7804 7805
Chassisstreben Chassisstreben
vorne (2) hinten oben (2)
Front straight axle Rear straight axle
lower link (2) lower link (2)
7812
7811
Kugellager (2) Planetengetriebe-
7x14x5 gehäuse hinten (2)
Ball bearing (2) Rear straight axle
deceleration wave
box (2)
7818 7819
Gehäuse Portalachse Gehäuse Portalachse
vorne rechts vorne links
Right deceleration Left deceleration
wave box front wave box front
straight axle straight axle
7825 7826
Antriebswelle vorne Antriebswelle vorne
rechts links
Front axle right Front axle left
transmission shaft transmission shaft
7832 7833
Federteller (4) Kugellager (4)
5x11x4
Shockspring holder (4)
Ball bearing (4)
7839 7840
Zylinderkopfschraube Zylinderkopfschraube
2.5x10HM D4.5 (8) 2.5x16HM D4.5 (8)
Cup head screw Cup head screw
7846 7847
Distanzbuchse (4) Linsenkopfschraube
5x4.2mm
M3x15 (10)
Shaft sleeve (4) Pan head socket
screw
7806
Chassisstreben
hinten unten (2)
Rear straight axle
upper link (2)
7813
Radmitnehmer (4)
Wheel hex hub (4)
7820
Zahnrad Portalachse
vorne (2)
1st reduction gear
of front straight axle
reduction gearbox (2)
7827
Mittelantriebswellen-
verbinder
Center drive shaft
7834
Stoßdämpferaufnahme
Lower fastener of
shock absorber
7841
Antriebswelle hinten (2)
Rear transmission
shaft (2)
7848
Servohalterungen
Servo mounts
