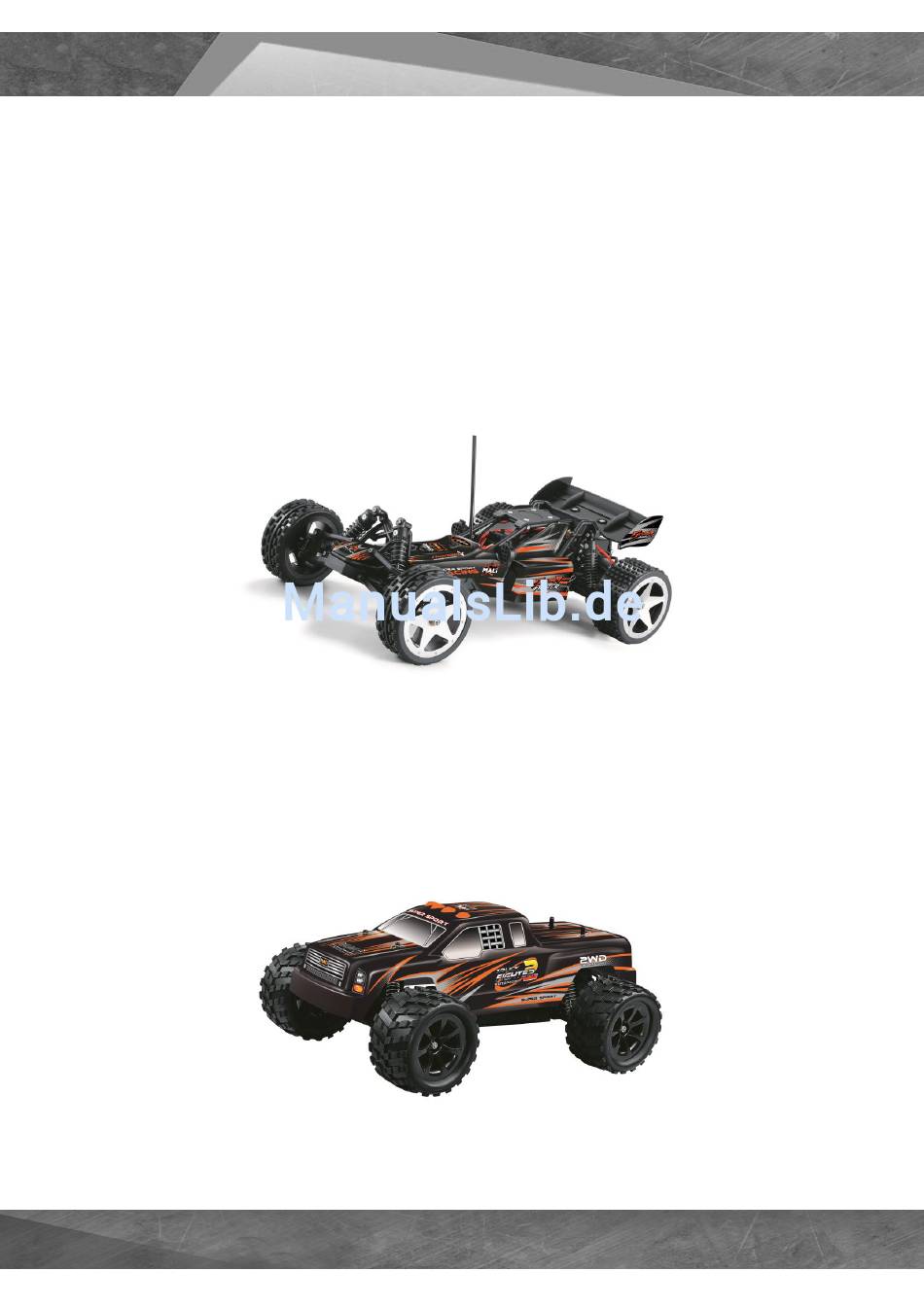

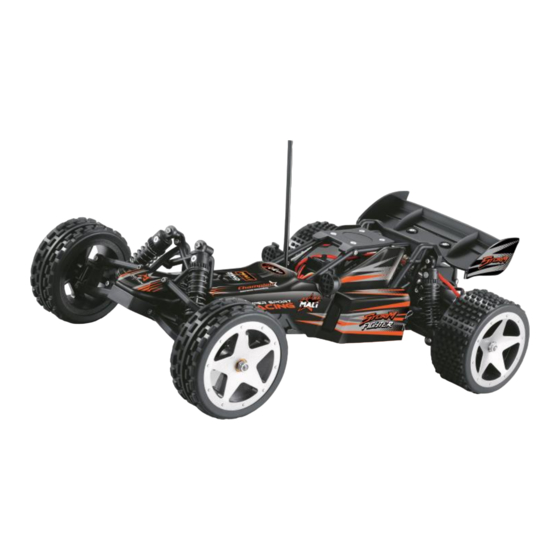

- Seite 1 Bedienungsanleitung DF-Models StormFighter 2 3044 TruckFighter 2 3045 www.df-models.com...
-
Seite 2: Inhaltsverzeichnis
9. Batterie Richtlinie 10. Konformität 1. Einführung Danke, dass Sie sich für ein Produkt von DF-Models entschieden haben. Sie haben somit die richtige Entscheidung in Sachen Produktqualität und Ersatzteilversorgung getroffen. Alle unsere Produkte werden sorgfältig auf Vollständigkeit und Funktion geprüft. Unsere Produkte entsprechen den in der EU und Deutschland geforderten Normen und Richtlinien. -
Seite 3: Sicherheitshinweise
2. Sicherheitshinweise - Dieses Modell ist kein Spielzeug - Empfohlen für Kinder ab 15 Jahren - Hände, Gesicht, Haare und lose Kleidung von drehenden Teile fernhalten - greifen Sie nicht in drehende Teile - Nach dem fahren Batterie Stecker immer trennen und Modell ausschalten - fahren Sie nur, wo es sicher ist und Sie keine Dritten gefährden... -
Seite 4: Verpackungsinhalt Und Technische Daten
3. Verpackungsinhalt und Technische Daten Fahrzeug Länge: 360mm Sender Breite: 230mm Fahrakku Radstand: 245mm Ladegerät Gewicht mit Akku: ca. 895g Radschlüssel LiPo 1500/7,4V 4.Laden und einlegen des Fahrakkus Zum Wechseln des Fahrakkus entriegeln Sie den Hebel am Fahrzeug und nehmen den Deckel ab. -
Seite 5: Der Sender
5. Der Sender Öffnen Sie die untere Abdeckung, lösen Sie die Abdeckung und legen Sie die Batterien 1,5V AA in den Batterieschacht und schließen Sie die Abdeckung wieder. Achten Sie auf das korrekte einlegen der Batterien. - Seite 6 Antenne Lenkrad Einstellung Geradeauslauf (ST-Trimm) Einstellung Gas Neutral (TH-Trimm) Gas/Brems Hebel Ein/Aus Schalter Sollte Ihr Modell in der Neutralstellung nicht geradeaus fahren nutzen Sie die ST-Trimm Tasten um den Geradeauslauf einzustellen. Wenn Ihr Modell trotz neutraler Gasstellung vorwärts oder rückwärts leicht Gas gibt...
- Seite 7 Drehen Sie am Lenkrad nach links das Modell fährt nach links, drehen Sie am Lenkrad nach rechts fährt das Modell nach rechts. Beachten Sie das die Steuerung anders reagiert wenn Sie auf sich zu fahren.
-
Seite 8: Erste Fahrt
5. Greifen Sie niemals in drehende Bauteile 6. Trennen Sie nach dem Fahren immer den Fahrakku vom Fahrzeug Sollten Sie Fragen zu Ihrem DF-Models Produkt haben wenden Sie sich an unser Service Department. Hier erhalten Sie unter info@df-models.com schnell Antworten auf... -
Seite 9: Ersatzteiliste
8.Ersatzteilliste Artikelnummer Bezeichnung Bild Vorderrad Buggy (3041/3044) 6901 6902 Hinterrad Buggy (3041/3044) 6903 Querlenker V/U 6904 Querlenker H/U 6905 Querlenker V/O 6906 Chassis Main 6907 C-Hubs vorne 6908 Lenkhebel vorne 6909 Achsschenkel H 6910 Chassis Oberteil 6913 Vorderachs Teile... - Seite 10 6921 Getriebe Hauptzahnrad 6922 Innen Getriebe 6923 Radmitnehmer 6925 Diff komplett 6926 Batteriefach 6927 Antriebswellen 6928 Hinterteil 6929 Spurstangen 6930 Spoiler 6931 Dämpfer vorne 6932 Dämpfer hinten 6933 Motor 6934 Ritzel 6935 Akku Buggy (3041/3045) 6981 Akku TruckFighter 2 (T-Plug) (3045) 6936 Empfänger-/Reglereinheit...
- Seite 11 6939 Ladegerät 6940 Servo 6941 Radachsen hinten Buggy (3041/3044) 6982 Radachsen hinten TruckFighter 2 (3045) 6942 Diffausgänge 6943 Wellen 6944 Lager 10*15*4 6945 Lager 5*9*3 6946 Schraubenset 6947 Karosserie Buggy (3041/3045) 6974 Karosserie TruckFighter 2 (3045) 6952 Sender 2,4GHz...
-
Seite 12: Batterieverordnung
Pfandschein zur Erstattung des Pfandes auch direkt beim Verkäufer abgeben. (Auf Grund der Gefahrengutverordnung ist ein Versand der alten Batterie an den Verkäufer nicht zulässig.) 10. Konformitätserklärung Hiermit erklärt die Fa. DF-Models, dass das Modell den einschlägigen Richtlinien und Normen entspricht und die Serie entsprechend gefertigt wird. (WEEE) Elektro- und Elektronikalt-/Schrottgeräte 2002/96/EG Zur Konformität wenden Sie sich bitte an... -
Seite 13: Entsorgung
Elektroartikel gehören nicht in den Hausmüll. Sie können Ihre alten, gebrauchten Elektroartikel unentgeltlich bei den öffentlichen Sammelstellen Ihrer Gemeinde abgeben. Gemäß der EAR Verordnung ist DF-Models registrierter Hersteller mit der WEEE-REG.-Nr DE30915550 Pflege und Wartung Obwohl das Fahrzeug ein hochkomplexes System darstellt, beschränkt sich die Pflege und Wartung auf einige wenige Punkte. -
Seite 14: Haftungsausschluss
Haftungsausschluss Weder die Einhaltung der Betriebsanleitung im Zusammenhang mit dem Modell, noch die Bedienung und Methoden bei Betrieb, Verwendung und Wartung können von uns überwacht werden. Daher können wir keine Haftung für Verluste, Schäden oder Kosten die sich aus fehlerhafter Verwendung ergeben oder in irgendeiner Weise damit zusammenhängen, übernehmen. - Seite 15 Lagerung: Lithium-Polymer niemals ins Wasser werfen oder Feuchtigkeit aussetzen. Auch dürfen diese nicht in der Nähe von Feuer, warmen und/oder heißen Orten, in der Sonne bzw. in der Nähe von brennbaren Materialien gelagert werden. Zellen die sich auf mehr als 60 Grad Celsius erhitzen, können sich selbst zerstören oder anfangen zu brennen.
-
Seite 16: Verwendung
Verwendung: Verwenden Sie einen LiPo-Akku niemals zusammen mit anderen Batterien. Eine ungewollte Entladung kann die LiPo Zellen oder die daneben verwendete Batterie zerstören. WARNUNG: Durch die enorme Energiedichte können sich Lithium-Polymer-Zellen bei Beschädigung entzünden oder gar explodieren. Dies kann durch extreme Überladung, einen Unfall oder mechanische Beschädigung etc. -
Seite 17: Zur Technik
Zur Technik Lithium-Ionen-Polymer-Akkus (Kurz: LiPo) basieren vollständig auf der Li-Ion-Technik. Der Unterschied zum Li-Ion-Akku liegt im Elektrolyt. Es wurde verdickt und mit einer Polymer-Folie vereint. Somit ist es nicht mehr flüssig bzw. halbflüssig. Diese Eigenschaften ergeben somit einen extrem flachen Akku mit einer sehr hohen Energiedichte mit 3,7 Volt statt 3,6 Volt bei Li-Ion. - Seite 18 Impressum Diese Bedienungsanleitung ist eine Publikation von DF-Models, DF-Models Drahthammerstr. 22, D-92224 Amberg Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
