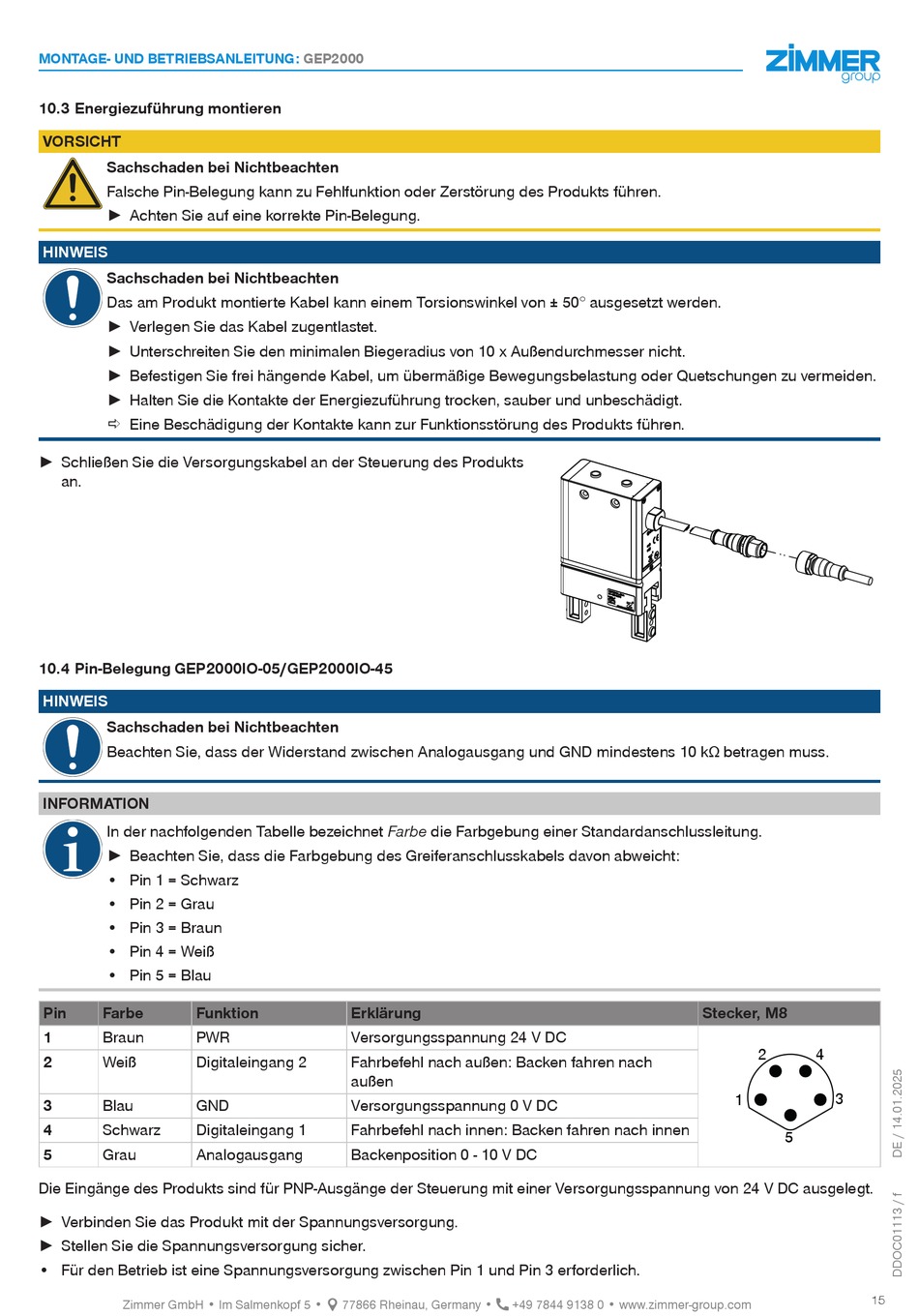

Zimmer GEP2006IO-12-B-01 Montage- Und Betriebsanleitung Seite 25

MONTAGE- UND BETRIEBSANLEITUNG:
10.3 Energiezuführung montieren
VORSICHT
Sachschaden bei Nichtbeachten
Falsche Pin-Belegung kann zu Fehlfunktion oder Zerstörung des Produkts führen.
► Achten Sie auf eine korrekte Pin-Belegung.
HINWEIS
Sachschaden bei Nichtbeachten
Das am Produkt montierte Kabel kann einem Torsionswinkel von ± 50° ausgesetzt werden.
► Verlegen Sie das Kabel zugentlastet.
► Unterschreiten Sie den minimalen Biegeradius von 10 x Außendurchmesser nicht.
► Befestigen Sie frei hängende Kabel, um übermäßige Bewegungsbelastung oder Quetschungen zu vermeiden.
► Halten Sie die Kontakte der Energiezuführung trocken, sauber und unbeschädigt.
Ö Eine Beschädigung der Kontakte kann zur Funktionsstörung des Produkts führen.
► Schließen Sie die Versorgungskabel an der Steuerung des Produkts
an.
10.4 Pin-Belegung GEP2000IO-05/GEP2000IO-45
HINWEIS
Sachschaden bei Nichtbeachten
Beachten Sie, dass der Widerstand zwischen Analogausgang und GND mindestens 10 kΩ betragen muss.
INFORMATION
In der nachfolgenden Tabelle bezeichnet Farbe die Farbgebung einer Standardanschlussleitung.
► Beachten Sie, dass die Farbgebung des Greiferanschlusskabels davon abweicht:
• Pin 1 = Schwarz
• Pin 2 = Grau
• Pin 3 = Braun
• Pin 4 = Weiß
• Pin 5 = Blau
Pin Farbe Funktion
1
Braun PWR
2 Weiß Digitaleingang 2
3 Blau GND
4
Schwarz Digitaleingang 1
5
Grau Analogausgang
Die Eingänge des Produkts sind für PNP-Ausgänge der Steuerung mit einer Versorgungsspannung von 24 V DC ausgelegt.
► Verbinden Sie das Produkt mit der Spannungsversorgung.
► Stellen Sie die Spannungsversorgung sicher.
• Für den Betrieb ist eine Spannungsversorgung zwischen Pin 1 und Pin 3 erforderlich.
Zimmer GmbH • Im Salmenkopf 5 •  77866 Rheinau, Germany •  +49 7844 9138 0 • www.zimmer-group.com
GEP2000
Erklärung
Versorgungsspannung 24 V DC
Fahrbefehl nach außen: Backen fahren nach
außen
Versorgungsspannung 0 V DC
Fahrbefehl nach innen: Backen fahren nach innen
Backenposition 0 - 10 V DC
Stecker, M8
2 4
1 3
5
15
