Inhaltszusammenfassung für Zimmer GEP2006IO-12-B-01

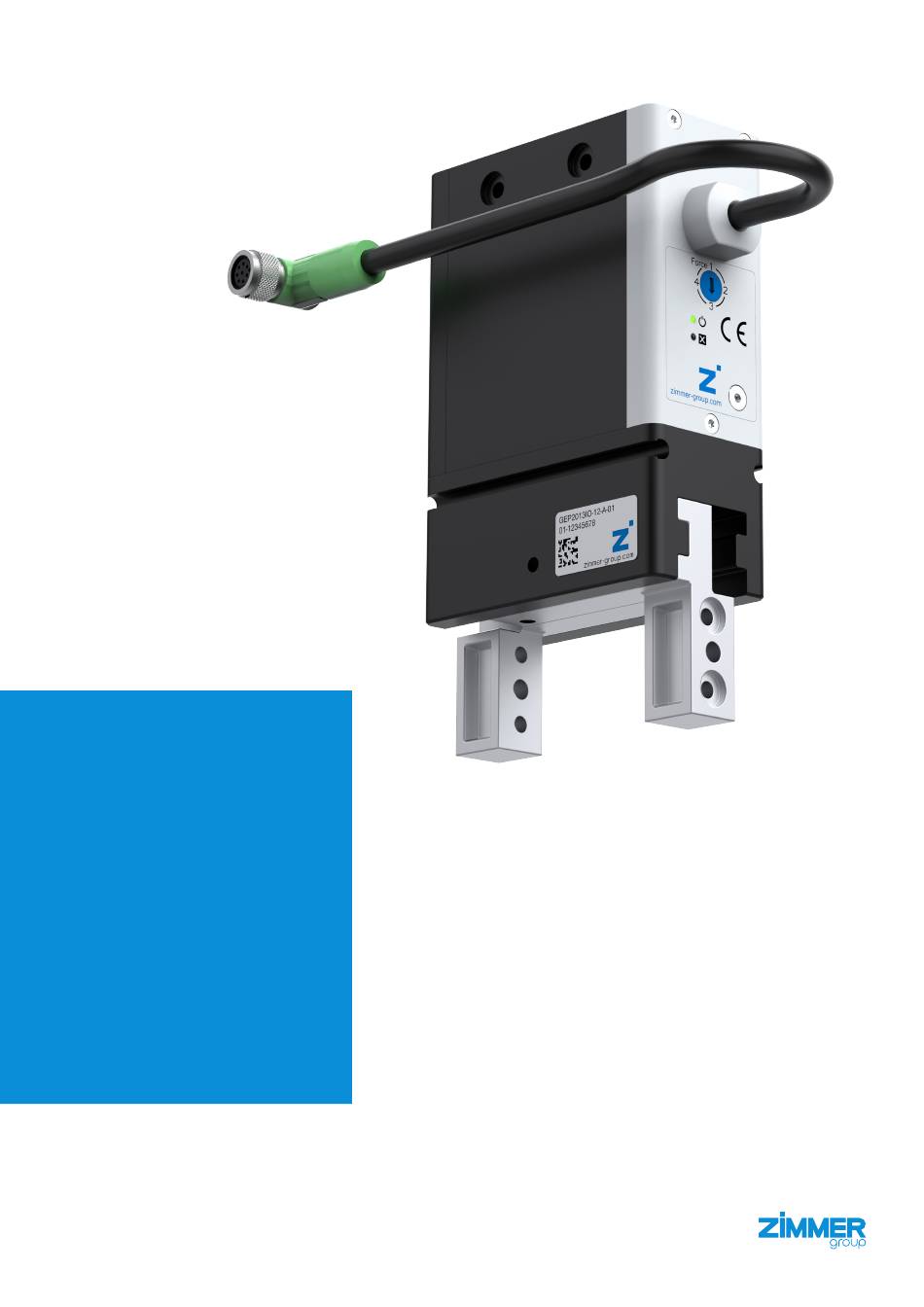

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG 2-Backen-Parallelgreifer elektrisch, roboterspezifisch GEP2006IO-12-B-01 GEP2010IO-12-B-01 GEP2013IO-12-B-01 GEP2016IO-12-B-01 GEP2006IO-12-B-02 DDOC01113-01 THE KNOW-HOW FACTORY www.zimmer-group.com...
- Seite 2 Je nach Einsatz kann dies die Endlage oder die Arbeitsstellung sein. Werkstückverlusterkennung Funktion, die bei Werkstückverlust bewirkt, dass das Produkt in die Endlage verfährt. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 3 Zusätzliche Qualifikationen .........................................7 Produkt montieren ..................................8 Energiezuführung montieren ......................................8 Pin-Belegung ............................................9 5.2.1 Pin-Belegung GEP20xxIO-12-B-01 ..................................9 5.2.2 Pin-Belegung GEP2006IO-12-B-02 ..................................9 Inbetriebnahme ..................................10 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 4 ► Entnehmen Sie weitere Informationen zu den Produkten der Montage- und Betriebsanleitung der DDOC01113. ► Wenden Sie sich bei Fragen an den Kundenservice. „Produkt“ ersetzt in dieser Montage- und Betriebsanleitung die Produktbezeichnung auf der Titelseite. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 5 In dieser Kategorie sind nützliche Tipps für einen effizienten Umgang mit dem Produkt enthalten. Deren Nichtbe- achtung führt zu keinen Schäden am Produkt. Diese Informationen enthalten keine gesundheits- und arbeits- schutzrelevanten Angaben. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 6 ► Messen Sie nur an elektronischen Baugruppen, wenn: • das Messgerät geerdet ist (z. B. über Schutzleiter). • vor dem Messen bei potentialfreiem Messgerät der Messkopf kurzzeitig entladen wird. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 7 Personen, die mit dem Produkt arbeiten, müssen die betrieblich erteilte Berechtigung besitzen, dieses Produkt in Betrieb zu nehmen, zu programmieren, zu parametrieren, zu bedienen, zu warten und auch außer Betrieb zu nehmen. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 8 Ö Eine Beschädigung der Kontakte kann zur Funktionsstörung des Produkts führen. ► Schließen Sie die Versorgungskabel an der Steuerung des Produkts an. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 9 ► Verbinden Sie das Produkt mit der Spannungsversorgung. ► Stellen Sie die Spannungsversorgung sicher. • Für den Betrieb ist eine Spannungsversorgung zwischen Pin 5 und Pin 8 erforderlich. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 10 Analogausgang 0 V DC (außen) > 10 ms High-Pegel Digitaleingang 1: Fahrbefehl nach außen Low-Pegel > 10 ms High-Pegel Digitaleingang 2: Fahrbefehl nach innen Low-Pegel Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 11 MONTAGE- UND BETRIEBSANLEITUNG 2-Backen-Parallelgreifer elektrisch GEP2000IO-00 GEP2000IO-05 GEP2000IO-45 GEP2000IL-00 DDOC01113 THE KNOW-HOW FACTORY www.zimmer-group.com...
- Seite 12 Je nach Einsatz kann dies die Endlage oder die Arbeitsstellung sein. Werkstückverlusterkennung Funktion, die bei Werkstückverlust bewirkt, dass das Produkt in die Endlage verfährt. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 13 12.4 Parameter ............................................24 12.4.1 ControlWord .........................................24 12.4.2 DeviceMode .........................................26 12.4.3 WorkpieceNo ........................................28 12.4.4 PositionTolerance ........................................28 12.4.5 GripForce ..........................................29 12.4.6 TeachPosition ........................................29 12.4.7 StatusWord ...........................................30 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 14 17 Wartung ...................................... 45 18 Außerbetriebsetzung/Entsorgung ............................45 19 RoHS-Erklärung ..................................46 20 REACH-Erklärung..................................46 21 Einbauerklärung ..................................47 22 Konformitätserklärung ................................48 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 15 In dieser Kategorie sind nützliche Tipps für einen effizienten Umgang mit dem Produkt enthalten. Deren Nichtbe- achtung führt zu keinen Schäden am Produkt. Diese Informationen enthalten keine gesundheits- und arbeits- schutzrelevanten Angaben. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 16 ► Messen Sie nur an elektronischen Baugruppen, wenn: • das Messgerät geerdet ist (z. B. über Schutzleiter). • vor dem Messen bei potentialfreiem Messgerät der Messkopf kurzzeitig entladen wird. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 17 Personen, die mit dem Produkt arbeiten, müssen die betrieblich erteilte Berechtigung besitzen, dieses Produkt in Betrieb zu nehmen, zu programmieren, zu parametrieren, zu bedienen, zu warten und auch außer Betrieb zu nehmen. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 18 Fahrbefehl MoveToBase 5.2 Typenschild Am Produkt ist ein Typenschild angebracht. Auf dem Typenschild sind die Artikelnummer und die Seriennummer XX-XXXXXX abgebildet. Artikelnummer Seriennummer Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 19 Das Produkt eignet sich trotz seines kleinen Bauraums zum Greifen eines großen formschlüssigen und kraftschlüssigen Teilespektrums. Das Produkt kann wie ein Ventil über I/O-Ports oder IO-Link angesteuert werden. Energiezuführung Notentriegelung Greiferbacke Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 20 Das Produkt verfügt über eine mechanische Selbsthemmung, wodurch das Werkstück im Falle eines Energie- ausfalls (z. B. Not-Aus) weiterhin gehalten wird. ► Wenden Sie sich bei Fragen an den Kundenservice. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 21 ► Unterziehen Sie alle Komponenten einer Sichtkontrolle. ► Entfernen Sie Fremdkörper. ► Beseitigen Sie mögliche Korrosionsstellen fachgerecht. ► Verschließen Sie elektrische Anschlüsse mit geeigneten Abdeckungen. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 22 ► Achten Sie auf eine ausreichend steife Anschlusskonstruktion. ► Achten Sie auf Sauberkeit der Anschlussflächen. ► Beachten Sie die zulässigen Anzugsmomente der Montageschrauben unter www.zimmer-group.com/de/td. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 23 INFORMATION ► Verwenden Sie bei Bedarf eine Adapterplatte. ► Entnehmen Sie Informationen zu optionalem und im Lieferumfang befindlichem Zubehör unserer Internetseite. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 24 Zwischen den beiden Spannungsversorgungen (Signal und Power) gibt es keine galvanische Trennung. Über die Masse (GND) besteht eine niederohmige Verbindung. Durch die Selbsthemmung verbleibt das Produkt auch ohne Spannungsversorgung in der zuletzt angefahrenen Position. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 25 ► Verbinden Sie das Produkt mit der Spannungsversorgung. ► Stellen Sie die Spannungsversorgung sicher. • Für den Betrieb ist eine Spannungsversorgung zwischen Pin 1 und Pin 3 erforderlich. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 26 GND Aktor Versorgungsspannung des Aktors 0 V DC ► Verbinden Sie das Produkt mit dem IO-Link-Master. ► Stellen Sie die Spannungsversorgung sicher. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 27 Farbe Funktion Erklärung Stecker 2, M12 Braun PWR Sensor Versorgungsspannung der IO-Link-Kommunikation 24 V DC Blau GND Sensor Versorgungsspannung der IO-Link-Kommunikation 0 V DC Schwarz IO-Link-Kommunikation Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 28 ► Prüfen Sie vor der Montage des Zubehörs, ob dieses für den Einsatz der gewählten Variante passend ist. ► Entnehmen Sie weitere Informationen unserer Internetseite. ► Wenden Sie sich bei Fragen an den Kundenservice. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 29 ► Halten Sie eine Pausenzeit von 10 ms zwischen der Rücknahme des Signals und dem nächsten Befehl ein. INFORMATION Die Schaltfolge gilt nur für die digitalen Versionen der Serie GEP2000. • GEP2000IO-00 • GEP2000IO-05 • GEP2000IO-45 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 30 Analogausgang 0 V DC (außen) > 10 ms High-Pegel Digitaleingang 1: Fahrbefehl nach außen Low-Pegel > 10 ms High-Pegel Digitaleingang 2: Fahrbefehl nach innen Low-Pegel Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 31 Bei Werkstückverlust fährt das Produkt in die Endlage. 11.3 Mindestverfahrweg Baugröße Mindestverfahrweg je Backe [mm] GEP20xxIO-00 0,5 GEP20xxIO-05 0,5 GEP20xxIO-45 0,5 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 32 DeviceMode UINT8 WorkpieceNo UINT8 TeachPosition UINT16 GripForce UINT8 PositionTolerance UINT8 Prozessdatenausgang Steuerung Produkt Prozessdateneingang Prozessdateneingang Datentyp StatusWord UINT16 Diagnosis UINT16 ActualPosition UINT16 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 33 Ö Die Datenübertragung ist beendet, wenn das Produkt StatusWord.12 = DatatransferOK = FALSE zurücksendet. INFORMATION ► Entnehmen Sie Beispiele dem Kapitel „Grundparameter Quickstart“. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 34 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Byte 2 Adjust Teach ResetDirecti- WritePDU DataTransfer onFlag Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 35 Durch Setzen dieses Bits wird dem Produkt mitgeteilt, dass es in Richtung WorkPosition fahren soll. Bit 15: ErrorReset Durch Setzen dieses Bits werden alle zurücksetzbaren Fehler quittiert. Ob ein Fehler zurücksetzbar ist, steht im Kapitel „Fehlerdiagnose“. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 36 Abhängigkeit von der gewünschten Greifkraft. Name DeviceMode Datentyp UINT8 Berechtigung Schreiben Übertragung Zyklisch Wertebereich 60, 63, 70, 73, 100, 103 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 37 Fahrbefehl Werkstück ge- 500 ms nach gegriffenem Werk- griffen stück INFORMATION Bei Werkstückverlust fährt das Produkt in die Endlage und gibt eine Meldung aus. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 38 Somit beginnt der TeachPosition-Bereich bei 13,5 mm und geht bis 16,5 mm. PositionTolerance Position TeachPosition Name PositionTolerance Datentyp UINT8 Berechtigung Schreiben Übertragung Zyklisch Wertebereich 0 - 255 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 39 GEP2016IL 3200 0 - max. 3200 Name TeachPosition Datentyp UINT16 Berechtigung Schreiben Übertragung Zyklisch Wertebereich 0 - max. Backenhub des Produkts [0,01 mm] Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 40 Aktiv, wenn ein Fehler im Produkt vorliegt. Über Diagnosis kann dann die Fehlermeldung bestimmt werden. Name StatusWord Datentyp UINT16 Berechtigung Lesen Übertragung Zyklisch Wertebereich 0 - 65535 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 41 • Die Genauigkeit der Positionsmessung ist abhängig von der Baugröße. ► Beachten Sie bei der Inbetriebnahme Schwankungen um den exakten Wert, wenn Sie ActualPosition zur Erkennung des Werkstücks verwenden. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 42 ► Übertragen Sie die Parameter mit einem Handshake auf das Produkt. INFORMATION ► Entnehmen Sie weitere Informationen dem Kapitel „Verfahren der Datenübertragung - Handshake“. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 43 // Handshake ist abgeschlossen // Produkt fährt auf WorkPosition (0x0200 oder 512(dez) = MoveToWork) iStep := 100; END_IF 100: // Mit Programm fortfahren END_CASE Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 44 // ControlWord 0x0200 = FALSE im ControlWord) ControlWord := 512; // Erneutes Fahren Richtung WorkPosition iStep := 100; END_IF; 100: // Mit Programm fortfahren END_CASE Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 45 IF NOT StatusWord.12 THEN // Abfrage auf Beenden der Datenübertragung, // DataTransferOK = FALSE iStep := 0; // Speichern abgeschlossen END_IF; END_CASE Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 46 // DataTransferOK = FALSE iStep := 0; // Handshake abgeschlossen, // Parameter aus dritter Rezeptur wurden in die aktuellen Prozessparameter übernommen. END_IF; END_CASE Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 47 ► Wenden Sie sich bei Fragen an den Kundenservice. 13.1 Greifkraft GEP2000IO einstellen Die Greifkraft ist über einen Drehschalter in vier Stufen einstellbar. Drehschalter Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 48 Backen (Richtung BasePosition). ► Achten Sie darauf, dass das Werkstück beim Öffnen des Produkts gesichert ist. Baugröße Schlüsselweite [mm] GEP2006IO-xx GEP2010IO-xx GEP2013IO-xx GEP2016IO-xx Schutzkappe Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 49 GEP2016IL-00 Schutzkappe 14 Greifkraftdiagramme INFORMATION ► Entnehmen Sie weitere Informationen unserer Internetseite. ► Wenden Sie sich bei Fragen an den Kundenservice. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 50 ► Wenden Sie sich an den position. Kundenservice. 0x0306 DeviceMode nicht plausibel • Übertragener DeviceMode ► Prüfen Sie die übertragenen ist nicht plausibel. Prozessdaten. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 51 ► Wenden Sie sich an den Kundenservice. 0x0411 Keine Produktionsparameter • Interner Fehler ► Wenden Sie sich an den auf dem Produkt vorhanden. Kundenservice. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 52 • Referenzfahrt muss ausgeführt werden. ⬤ ⬤ ⬤ ⬤ LED rot blinkt im Sekundentakt. • Referenzfahrt wird ausgeführt. LED grün blinkt im Sekundentakt (abwechselnd). Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 53 Lesen 1 - 130 % Auslesen der übertragenen Greifkraft 0x0107 (263) DriveVelocity UINT8 Lesen 1 - 100 % Auslesen der übertragenen Verfahrgeschwindigkeit Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 54 • Wert = 0 ► Aktivierung der Meldung 0x0400 durch ISDU: • Index = 562 (Dezimal) • Subindex = 0 • Wert = 1 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 55 ► Trennen Sie das Produkt komplett von der Energiezuführung. ► Entsorgen Sie die Bestandteile entsprechend der Materialgruppen fachgerecht. ► Beachten Sie ortsgültige Umwelt- und Entsorgungsvorschriften. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 56 Rheinau, den 04.10.2022 Bevollmächtigter für die Zusammen- (Ort und Datum der Ausstellung) Martin Zimmer stellung der relevanten technischen (rechtsverbindliche Unterschrift) Unterlagen Geschäftsführender Gesellschafter Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 57 Rheinau, den 04.10.2022 Bevollmächtigter für die Zusammen- (Ort und Datum der Ausstellung) Martin Zimmer stellung der relevanten technischen (rechtsverbindliche Unterschrift) Unterlagen Geschäftsführender Gesellschafter Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 58 Rheinau, den 04.10.2022 Bevollmächtigter für die Zusammen- (Ort und Datum der Ausstellung) Martin Zimmer stellung der relevanten technischen (rechtsverbindliche Unterschrift) Unterlagen Geschäftsführender Gesellschafter Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
