MONTAGE- UND BETRIEBSANLEITUNG:

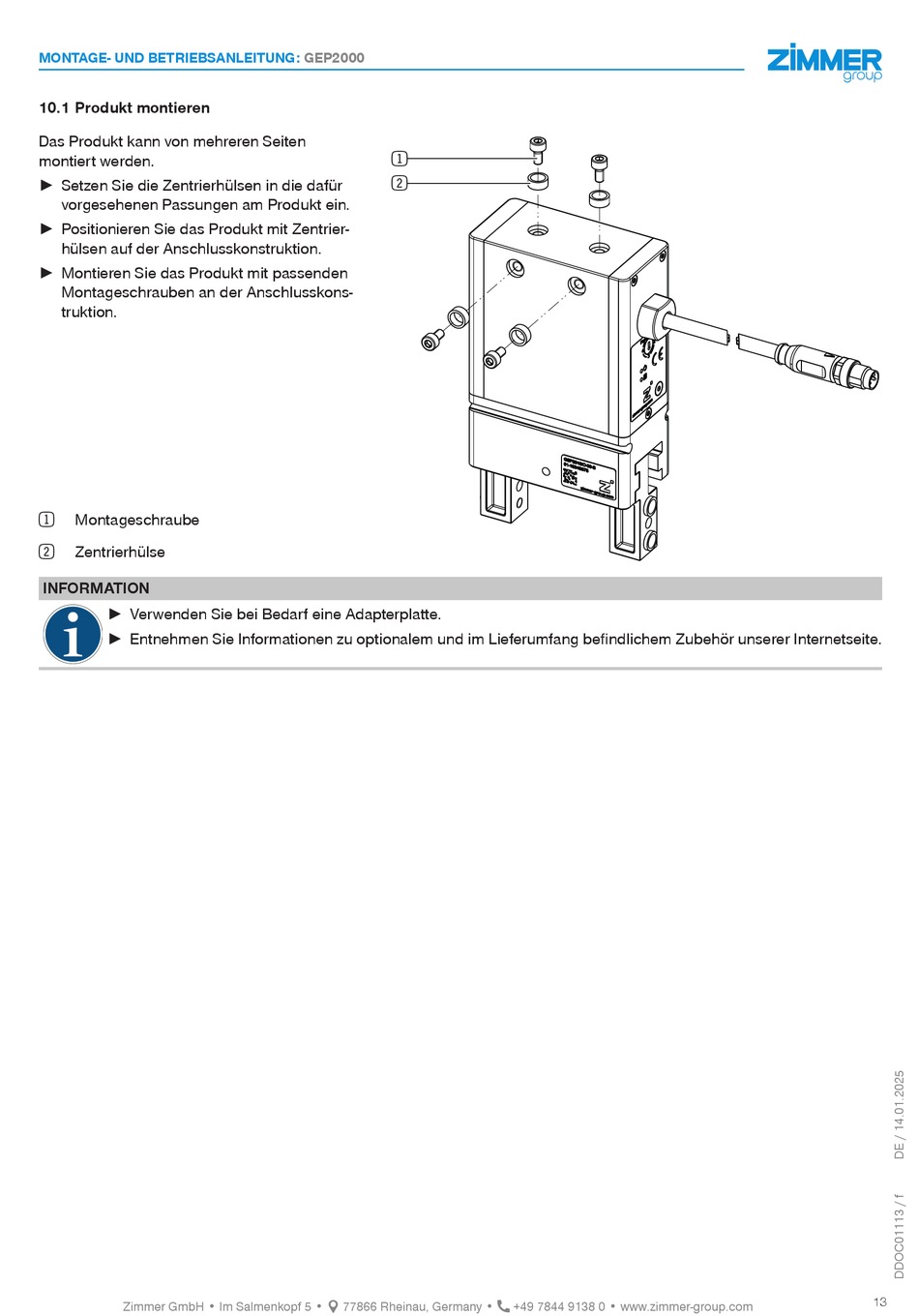

10.1 Produkt montieren
Das Produkt kann von mehreren Seiten
montiert werden.
► Setzen Sie die Zentrierhülsen in die dafür
vorgesehenen Passungen am Produkt ein.
► Positionieren Sie das Produkt mit Zentrier-
hülsen auf der Anschlusskonstruktion.
► Montieren Sie das Produkt mit passenden
Montageschrauben an der Anschlusskons-
truktion.
Montageschraube
1
Zentrierhülse
2
INFORMATION
► Verwenden Sie bei Bedarf eine Adapterplatte.
► Entnehmen Sie Informationen zu optionalem und im Lieferumfang befindlichem Zubehör unserer Internetseite.
